SOLIDWORKS软件在工程服务、工厂布局与设计行业完美的应用解

概述：
SOLIDWORKS软件作为全球用户最多的3D设计平台，在各行各业都有相应的解决方案。由于行业及产品特点的不同，有些行业问题需要特殊配置，才可以充分发挥SOLIDWORKS优势。不同于通用机械行业，工程服务、工厂布局与设计，因为其行业的特殊性，如果不加思考直接应用SOLIDWORKS的常规建模、装配等功能，那么对某些特殊工作需求实现起来就比较费劲。下面就这个行业的需求特点做一个分析，并给出专业的解决方案。

工厂设计需求特点：
工厂设计不同于常规机械设计，会涉及到厂房设备布局、大量钢结构、管道设计与布线等。这些需求看起来，应用SOLIDWORKS软件的布局结合大装配、焊件功能、Routing功能，是可以实现工作需要的。但是经实践和深入分析会发现，常规功能实现起来，效率很低，而且某些行业特色工作无法实现。比如大量设备如何快速建模？大量的钢结构设计工作，其实很多都是类似和重复的如何快速生成？Routing虽然可以实现布线功能，但是对于复杂管路，往往需要先制作P&ID（工艺和仪表流程图，这里可以理解为管路系统的原理图）图纸，然后根据原理图进行三维布线，之后，还需要生成专业的IOSGen图纸（俗称单线图）。P&ID图和IOS图，SOLIDWORKS是无法胜任的，原因很简单，SOLIDWORKS一款3D软件，而上面所说的两种图纸，是专业的2D图纸。

工厂设计行业解决方案：

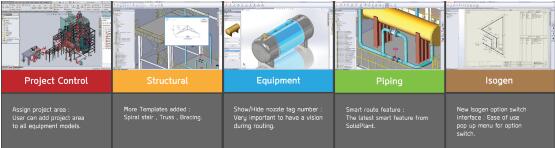

作为一款充分开放的3D数字化平台，SOLIDWORKS拥有众多的第三方解决方案提供商。上述提到的行业问题，也是有专门的插件来实现的。这款插件，充分利用了SOLIDWORKS参数化、焊件、Routing功能，又加入了行业需求的特定功能，完美解决工厂设计中遇到的问题。从这款这款插件名字SolidPlant也能看出来，是专门针对工厂设计的。SolidPlant可轻松完成如下工作：基于项目的管理模式、参数化钢结构设计、参数化单机设备库、完整的P&ID绘图工具、直观的布线功能、一键完成ISO输出。

工厂设计解决方案优势介绍：

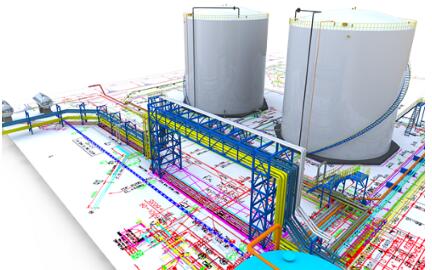

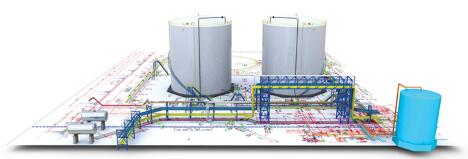

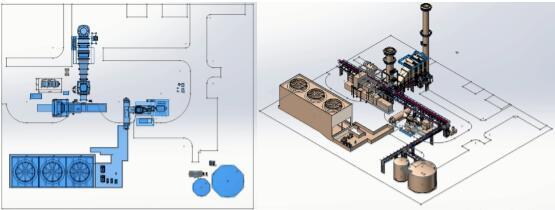

厂房布局：
这个功能可以通过导入各种格式的布局2D图，快速将库中单机设备、钢结构、管道等建立起来。

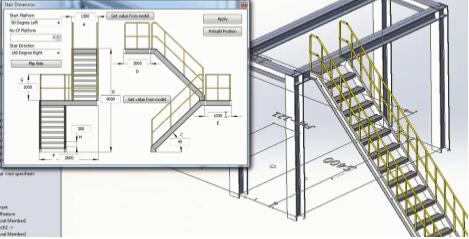

钢结构：
钢结构中常用的爬梯、扶梯、楼梯、围栏、楼板等，可以通过输入参数快速完成，而无需手工建模。

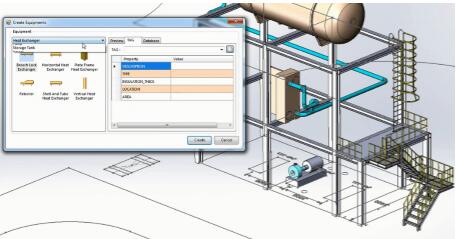

设备库：
通过设定参数，可以快速添加设备到项目库中，这样就可以在设计过程中，直接通过拖放设备进行布局。

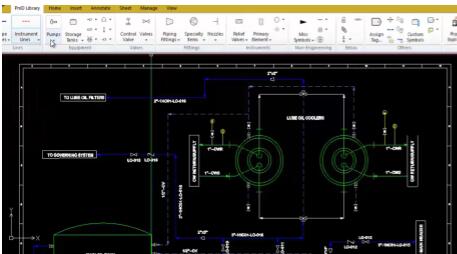

P&ID图：
独立专业的P&ID绘图界面，可以通过专业符号库快速生成P&ID图纸。

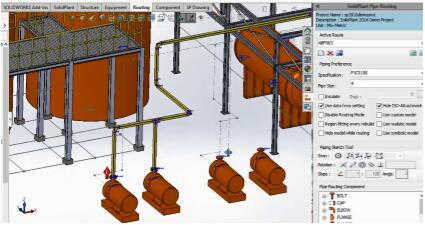

增强的布线功能：
可以读入P&ID原理图，自动列出所需管路系统中的各种管路、仪表等附件，通过拖放进行布局，并自动生成管路。

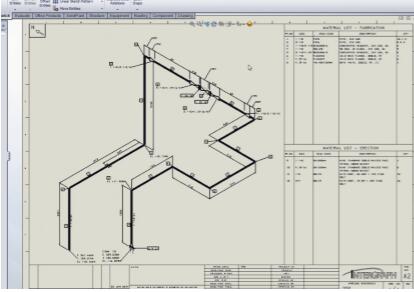

IOS单线图：
利用完成的3D布线图，可以一键生成IOS电线图。

总结：
上述解决方案的优势在于：
将行业的多学科需求流程化，利用SOLIDWORKS强大的功能结合定制化界面，把各个专业模块集成到一个平台中来；
将重复的工作高效化，利用的是丰富的经过参数化改造的设计库实现的；
将专业的工作智能化，利用的是内置的专家系统，深入解决了特殊的行业问题。
