SOLIDWORKS弯曲命令用法

SOLIDWORKS弯曲：就是把实体进行折弯，扭曲，锥削，伸展功能 弯曲命令由弯曲输入，剪裁曲面 1，剪裁曲面 2，三重轴，弯曲选项构成

一：弯曲输入

SOLIDWORKS弯曲输入就是把实体进行什么类型弯曲，总共有四种

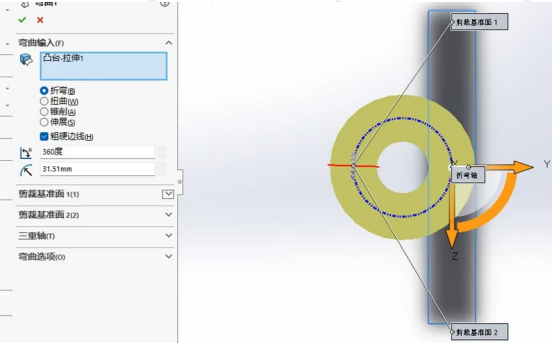

①折弯，就是把实体折成一定的角度，注意角度和圆角设置只能二选一，如下图

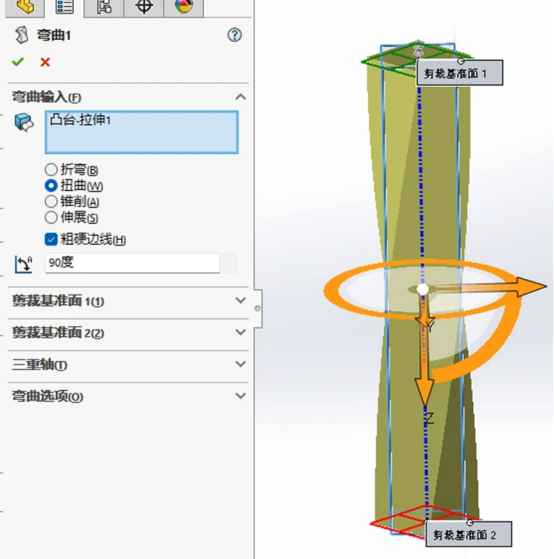

②扭曲，就是把实体进行扭转一定的角度，如下图

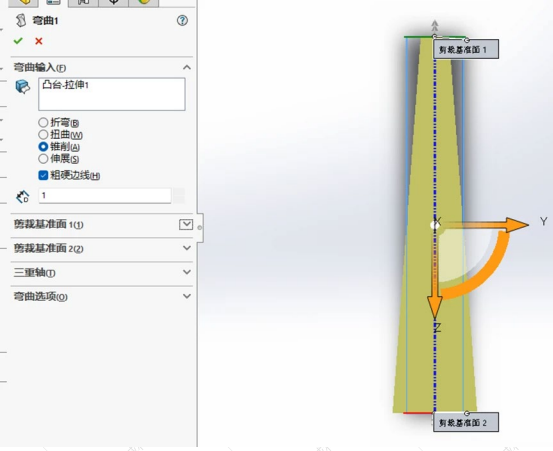

③锥削，就是给SOLIDWORKS实体进行拔摸命令，如下图

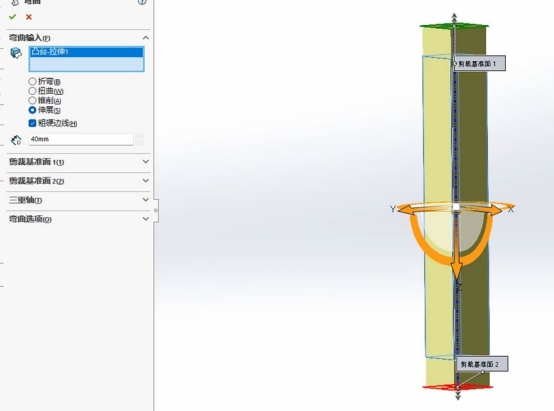

④伸展，就是给实体进行拉伸，如下图

⑤粗硬边线 粗硬边线是指剪裁基准面与实体之间的边线

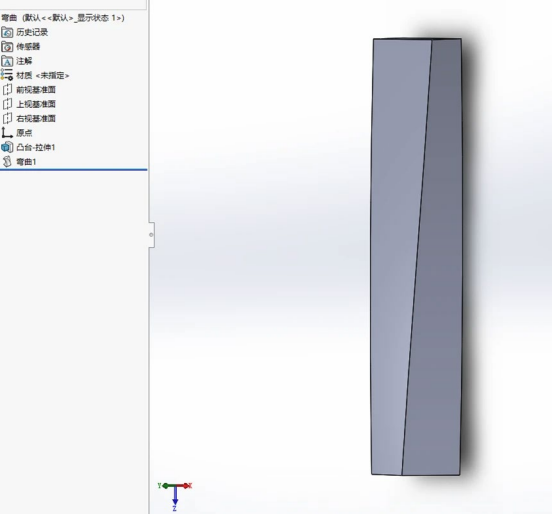

未勾上粗硬边线

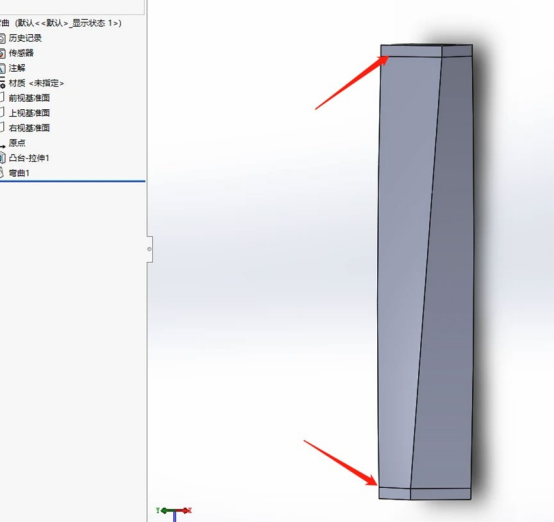

勾上粗硬边线

二：剪裁基准面 1,2

剪裁基准面 1,2，是指进行弯曲特征命令不变的地方，这是拿锥削示例，如下图

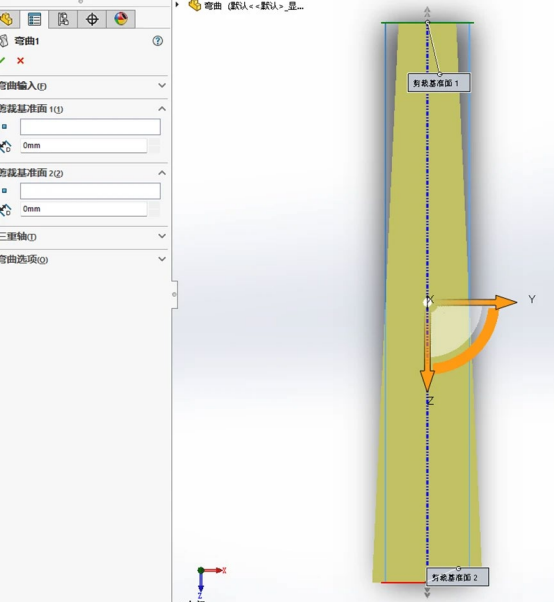

无剪裁基准面

有剪裁基准面

三：三重轴

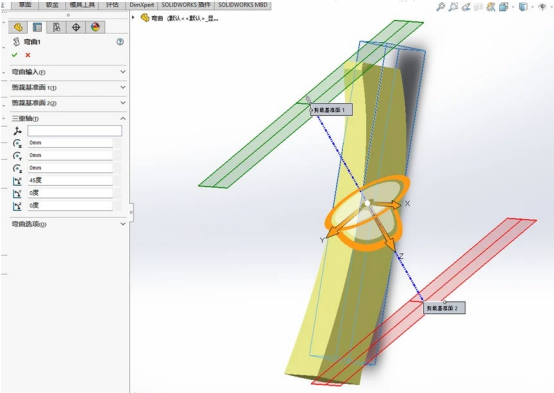

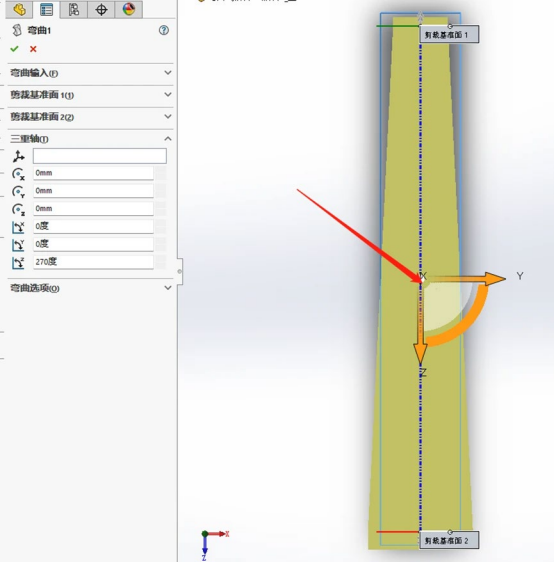

三重轴就是就是坐标，通过移动坐标 x,y,或者旋转 x,y,z 改变实体形状，如下图

四：弯曲选项

弯曲选项就是弯曲精度，加快实体弯曲成型
