SOLIDWORKS工程图尺寸与实际不一样怎么办?

日期:2024-10-18 发布者: 智诚科技小编 浏览次数:

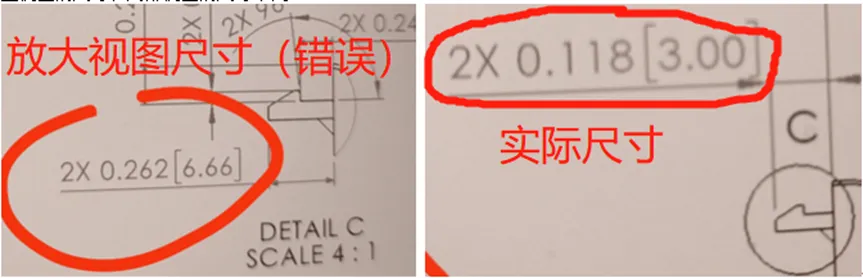

我们在用SOLIDWORKS软件进行工程图设计的时候,有时会遇到主视图的尺寸和局部视图的尺寸不同的问题,这是什么原因呢?和智诚科技SOLIDWORKS工程师一起

我们在用SOLIDWORKS软件进行工程图设计的时候,有时会遇到主视图的尺寸和局部视图的尺寸不同的问题,这是什么原因呢?和智诚科技SOLIDWORKS工程师一起来看看!

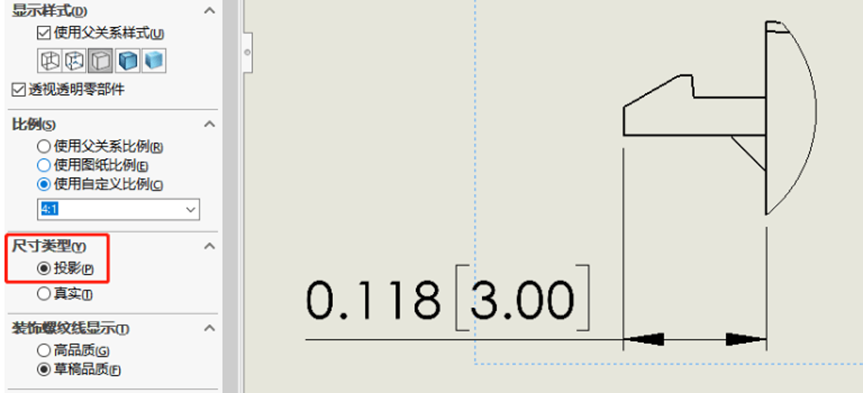

通常,SOLIDWORKS工程图尺寸与实际不一样是因为"2D 投影尺寸类型""3D 真实尺寸类型"有关系


  • 投影:2D 尺寸

一般投影是按这个尺寸类型标注在工程图上。

  • 真实:精确模型值。

•SOLIDWORKS 为标准和自定义正交视图指定投影类型尺寸,为等轴测、左右二等角轴测和上下二等角轴测视图指定真实类型尺寸

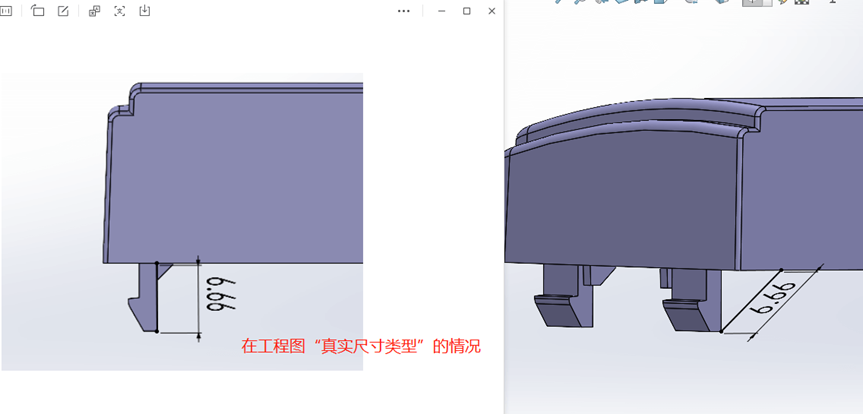

(下图已真实尺寸为例,该尺寸会标注成 3D 尺寸,反应在工程图上则是非投影的尺寸。理想尺寸应该是 3.0mm


以上就是工程图尺寸与实际不一样的原因和解决方法!
