关于SOLIDWORKS表盘数值递增阵列

一、概述

  在建模表盘的数值时，往往需要在数字按住一定的角度放置表盘上，需要一定时间建模。在此我们可以考虑使用【圆周阵列】的【变化的实例】，实现表盘的数字自动递增。

二、建模实例

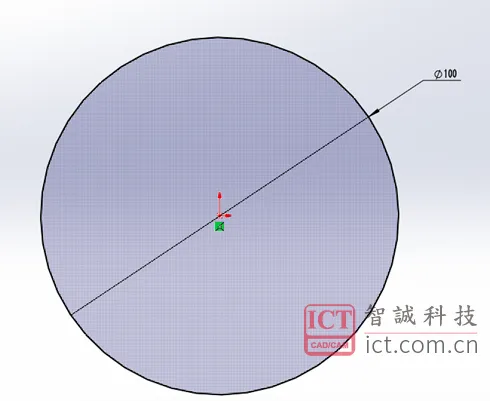

1、创建一个直径为100表盘，并使用这个草图，创建【拉伸凸台】特征，拉伸数值为1。

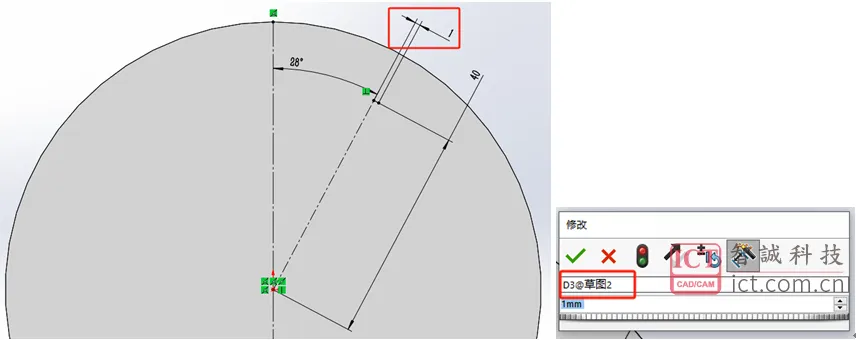

2、绘制辅助的草图中心线，这个中心便于定位表盘数字。关键的是，需要绘制一条1mm的中心线，记住这个1mm中心线的尺寸名称【D3@草图2】，便于使用【圆周阵列】的【变化的实例】的实现表盘的数字自动递增

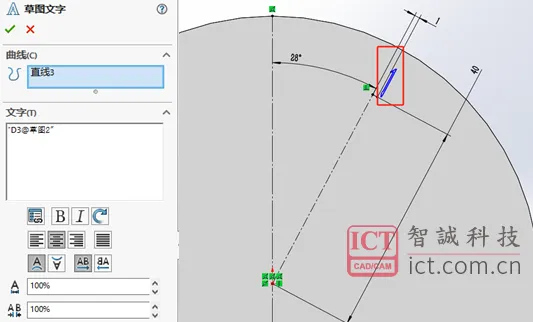

3、使用【草图文字】，并在文字中放置第2步骤的尺寸名称【D3@草图2】，即可与这个1mm中心线的尺寸数值关联。确定后，把创建好的草图文字在表盘放置于辅助的草图中心线上。

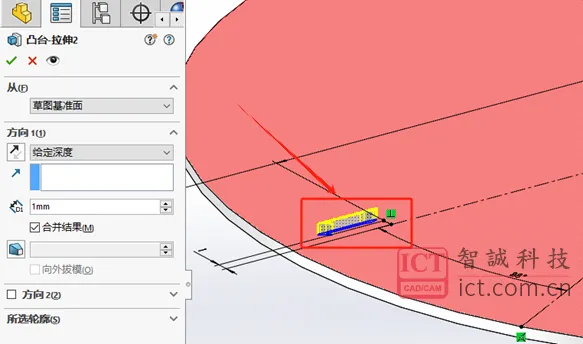

4、创建【拉伸凸台】特征，拉伸数值为1

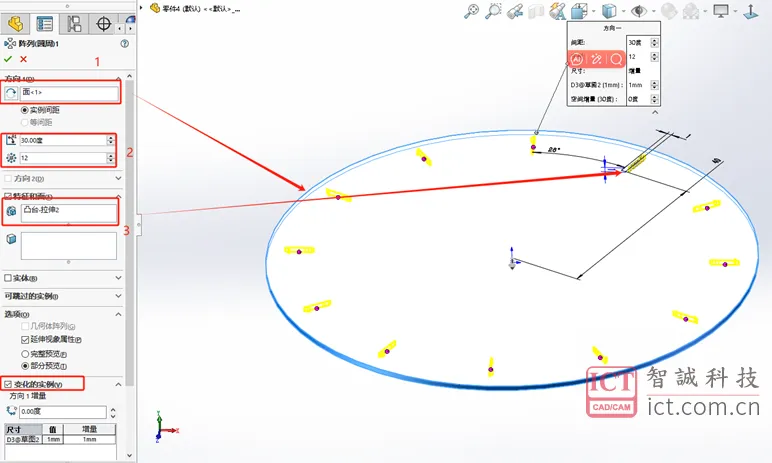

5、使用【圆周阵列】，选择表盘的圆柱面作为圆周阵列方向，填写阵列数值，并选择第4步骤创建的拉伸表盘的数值特征，并再勾选【变化的实例】。

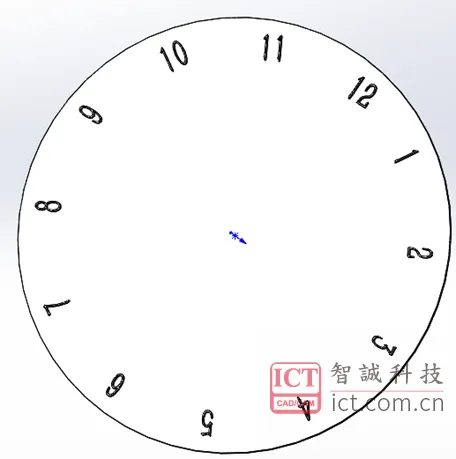

7、表盘创建结果如图所示。

以上就是SOLIDWORKS表盘数值递增阵列操作步骤，如有意见或建议欢迎在问答社区交流！
