SOLIDWORKS教程：设计和制作自定义饼干刀

万圣节即将来临，我年幼的侄子们要留下来过周末，我正在寻找任何可能的方法来阻止他们破坏我的房子。为此，我决定我们可能是时候在橱柜里翻找点事情做了。我的橱柜后面露出一袋姜饼混合物，一个小问题是我没有任何万圣节主题的刀具，而且万圣节驯鹿的形状似乎不太合适。值得庆幸的是，当我订阅了3DEXPERIENCE SOLIDWORKS for Makers时，我知道我能够快速将一些切割器设计组合在一起，然后我可以 3D打印并使用这些设计来塑造一些饼干。现在我要明确说明，如果我家里没有一个3岁和6岁的孩子，没有任何汽车座椅可以带他们去任何地方，我可能会像大多数人一样去当地的商店买一些刀具..虽然我将要展示的设计可能很简单，但它们展示了让一些饼干刀快速变得栩栩如生是多么容易。这可能是为假期、婚礼或生日制作自己的自定义形状的好方法，在这些场合，您将无法简单地从货架上购买该形状。

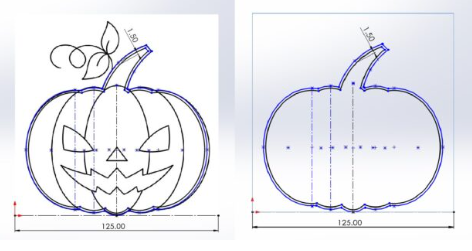

在开始这个项目的设计元素之前，我需要做的第一件事是与我的侄子们就他们希望我们制作的形状达成一些协议，这不是一件容易的事，因为任何父母都会同意。我们决定试一个非常经典的南瓜和一只蝙蝠。我在混合物中添加了一个幽灵，这样我们就有了另一个形状可以玩。我前往谷歌为自己找到了一些免费的开源模板，我们可以从中创建我们的刀具设计。然后，我将这些文件保存到我将要使用的文件目录中。启动 3DEXPERIENCE SOLIDWORKS for Makers我直接前往草图工具栏，在顶面上创建一个新草图，我总是尝试使用最接近产品或项目方向的平面，我发现它不仅更容易可视化设计，而且在导入到装配体时也更容易！在这个素描平面上，我使用了一个叫做素描图片的神奇工具，这个工具允许您将图稿导入素描计划中，从而更容易描摹轮廓，我经常将其与自动描摹工具配对，以选择要转换为草图的区域。不过，这一次，我使用了简单的草图工具，如样条曲线，来遵循每个设计的轮廓。

我发现，一旦掌握我所说的快捷工具，例如镜像、阵列（线性和圆形）以及使用中心线作为参考点，SOLIDWORKS草图绘制就很容易了。对于南瓜设计，我在南瓜最宽的部分设置了一条中心线，然后添加一个中央椭圆，然后再重复这个过程两次以锁定外部形状，从这里我使用电动修剪工具快速删除所有多余的不需要的线条。画出南瓜的一半后，我只是在中心线周围进行了镜像。这个设计的最后一部分是添加南瓜的茎，再次使用一些样条曲线描绘素描图片的轮廓。从这里，我使用 offset 命令创建第二条线，与原始草图线相距 1.5 毫米。

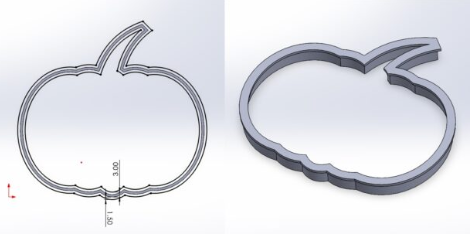

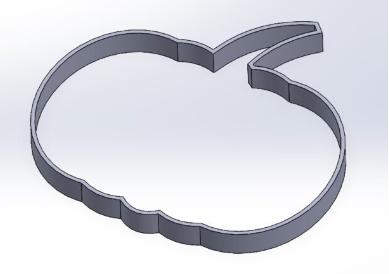

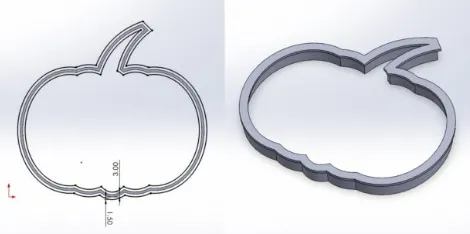

现在我已经勾勒出了边框轮廓，我使用拉伸命令创建了一个 10 毫米高的边框。我有些担心这种边框墙型材的薄度在推入擀起的面团时会扭曲，所以我选择在创建的边框墙的顶部创建另一个草图，然后将边缘偏移 1.5 毫米以创建一个平坦的帽檐状表面，这将为边框墙提供一些刚度。我再次挤出这个 1.5 毫米来创建材质。我想添加的最后一个功能是边框墙面底部的一对倒角，这是为了帮助在切刀被推入面团时将面团移开。我选择了两个边缘，并使用倒角工具从两个边缘以 45 度角去除了 0.5 毫米的材料。

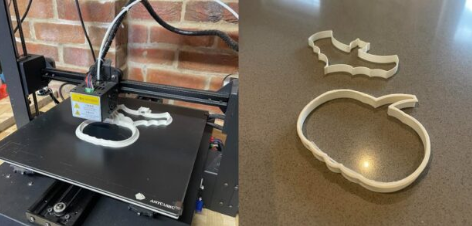

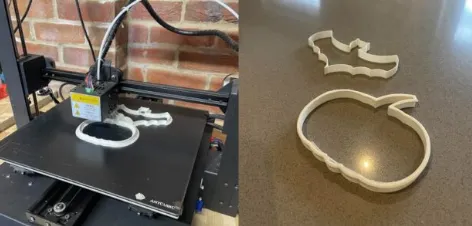

对于其他两个设计，我重复了这个过程，但是，对于蝙蝠设计，我找不到我喜欢的形状，所以我决定把它插上翅膀，将我的设计直接写到草图中。设计完成后，我将它们保存为 STL 文件进行 3D 打印，然后进入我的切片软件准备这些文件进行打印。转换好文件后，手里拿着我的 G 代码程序，手里拿着包含它的 SD 卡，我走向车间，打开了我的 3D 打印机。在回答了有关 3D 打印、其工作原理和用途的一系列问题后，我们终于开始了打印工作！幸运的是，由于我们保持了设计的小规模，打印件只花了 50 分钟就完成了。

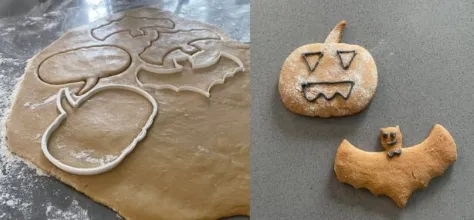

打印好刀具并去除支撑材料后，是时候进行烘焙部分了。我们按照包装上的简单说明，然后展开到大约 5 毫米的厚度。我让男孩们使用我们设计和打印的刀具将一些饼干切成他们选择的形状，然后将这些饼干放入烤箱中大约 10 分钟，然后我们让它们冷却。然后，我们混合了一些黑色糖衣来装饰，由于没有裱花袋，我们在这里发挥了创意，使用了一个带拉链的储物袋，把边角剪掉了！结果如下，刀具效果很好，但我们可能需要学习使用糖霜进行装饰的课程！

感谢您阅读此博客，希望您喜欢阅读并正在考虑要设计的饼干形状！
