SOLIDWORKS曲面如何展开?

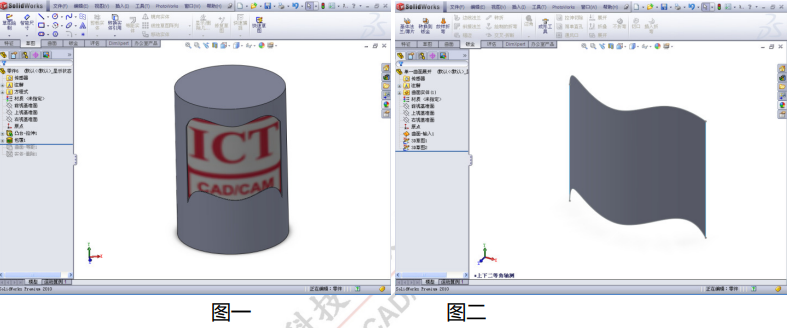

我们都知道在 SolidWorks 中，钣金件可以利用“展开”命令直接对钣金件进行展开得到展 开形状、尺寸等参数。但对于曲面呢？如何展开？如何才能得到展开状态下的形状与尺寸？这也 往往成为工程师最头痛的问题之一。例如如图一，要在分割出来的曲面上贴上标签，那么必须要 知道曲面展开的形状与大小才能进行标签生产，如何展开曲面，如何得到展开参数？那么能不能 把这曲面建立为钣金进行展开？如果能建立钣金，事情就简单多了。

钣金件一般都是些比较有规则形状，“基体法兰”等命令使用频率最多。而“放样折弯”往往可 以设计一些形状复杂的钣金件，钣金零件中放样折弯的使用是由放样连接的两个开环轮廓草图， 我们可以利用草图来构画些形状复杂曲线。所以可以利用此贴标曲面参考构画一些曲线，把此曲 面转变为钣金件，再对它进行展开就可以得到展开大小。 首先，可以利用曲面功能中的等距曲面与插入新零件等方法，把曲面作一份单独的档案(图二)， 以方便进行设计。然后建立 3D 草图，分别把曲面的上下两条边线进行参考实体转换为 3D 曲线。

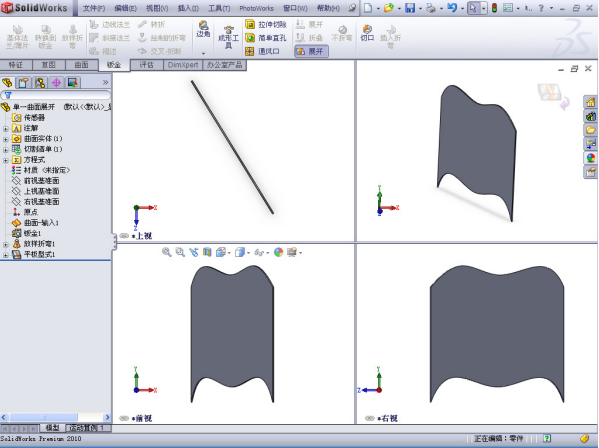

进行钣金命令工具栏，点击 ，根据要求选择两条曲线，即时可以预览到由两条 3D 曲面构 建成的钣金件（图四）

图4

由放样折弯建立钣金件后，可以利用 ，对此曲面钣金进行展开（图五），得到展开形状 与尺寸。

图5

如果对于更为复杂的曲面，是不是也可以利用钣金件进行展开？对于此问题，将会在下一章节进行讨论。
