Solidworks使用属性标签编辑程序

前言：
Solidworks为用户提供了很多易建立的私人标准化工具，使用者可以按照个人需求，快速建立属于自己的标准化工具。但由于对这类工具的不熟悉，我们在使用这些工具时难免会遇见各类问题。例如【属性标签编辑程序】的使用，创建好了却不能被调用，这里我将介绍如何建立并使用【属性标签编辑程序】，在此过程中一一解答可能遇见的问题。

正文：
Solidworks有很多编辑器工具帮助使用者更加高效的工作，例如【Treehouse】帮助用户快速预览分析某大型结构的模块组成、【Rx】帮助用户收集软件问题向原厂需求解决方案、而【属性标签编辑程序】可帮助用户制定标准的自定义属性标签，让用户在设计过程中可快速填入所需的属性。

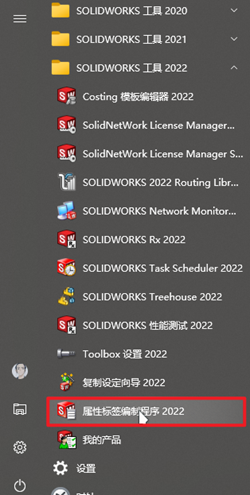

第一：在windows的开始程序栏中找到SOLIDWORKS工具里面的【属性标签编辑程序】，单击打开。如图1。

图1 属性标签编辑程序工具

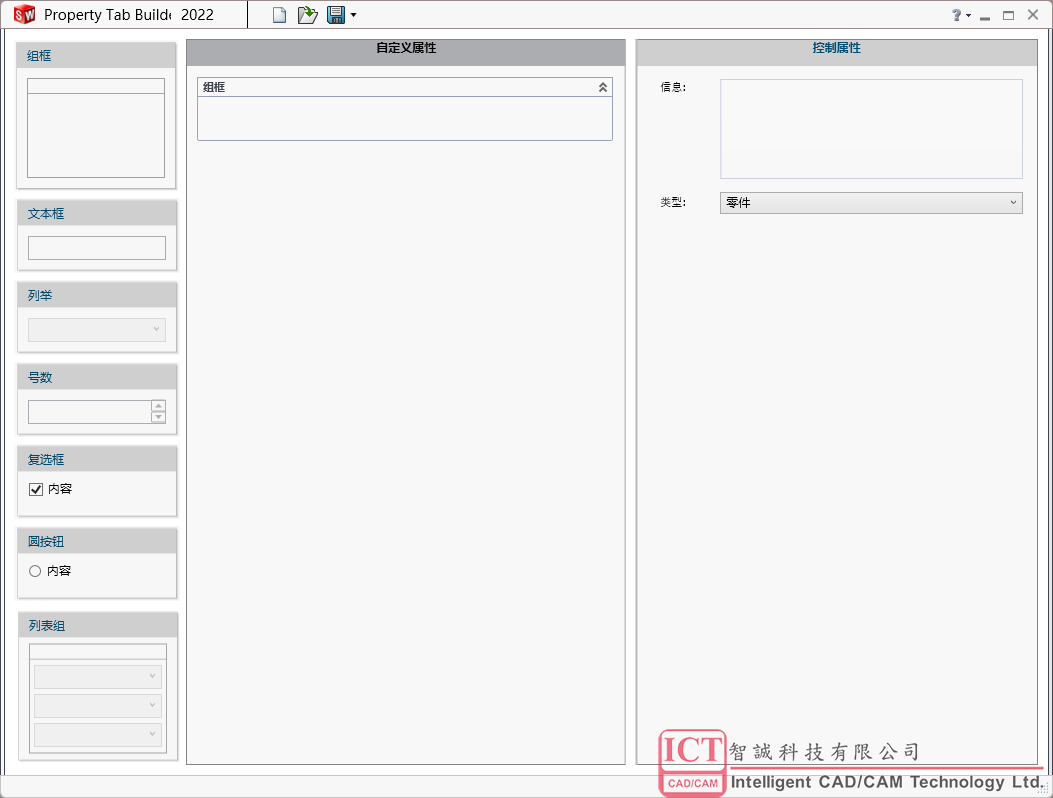

属性标签编制程序的界面简单，有三个窗格组成，左窗格由七个单元模块组成，左窗格的单元可拖动添加到中心窗格中（注：中心窗格默认存在一个组框单元），而右窗格显示添加到中心窗格的单元模块的属性。如图2。

图2 属性标签编辑程序界面

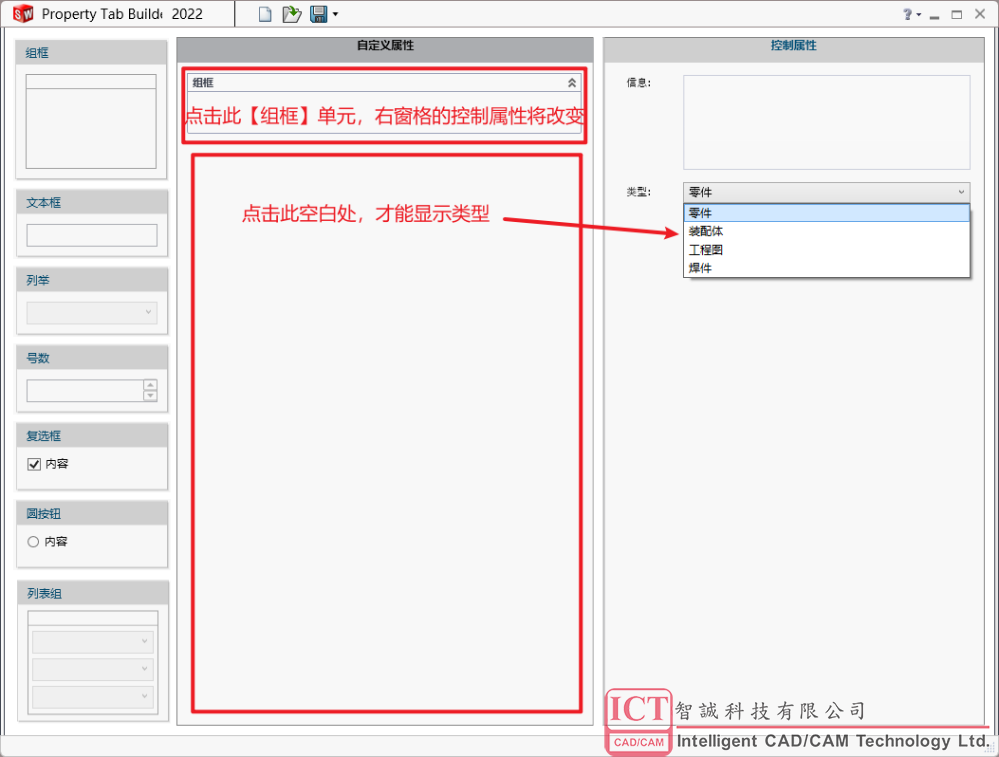

第二：定义属性标签用于的模块，在SOLIDWORKS控制属性的类型下可以选择零件、装配体、工程图、焊件，这点很重要，如果定义的类型不对，后续将不能用于添加属性，此处我们选择【零件体】。如图3。
关键点1：点击中心窗格的空白处，才能显示模块类型，不可点击任意一个在中心窗格的单元，若点击后，控制属性将变为此单元的属性

图3 定义类型

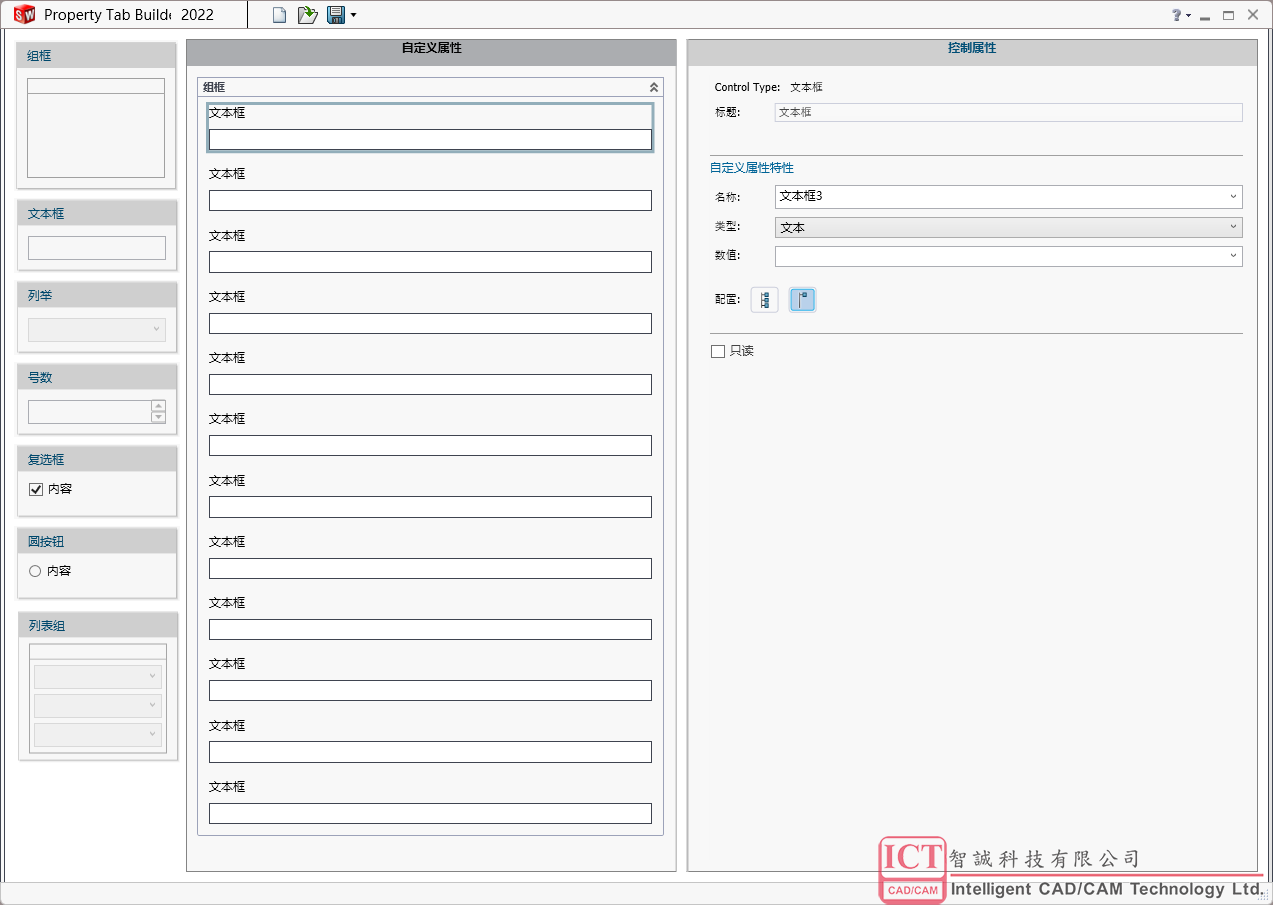

第三：拖拉左窗格的单元到【自定义属性】中心窗格，各个单元用途的详细解释可点击右上角的帮助中查询，通常我们只会用到组框与文本框，此时我们往组框内拖入十二个文本框。如图4。

图4 搭建初始结构

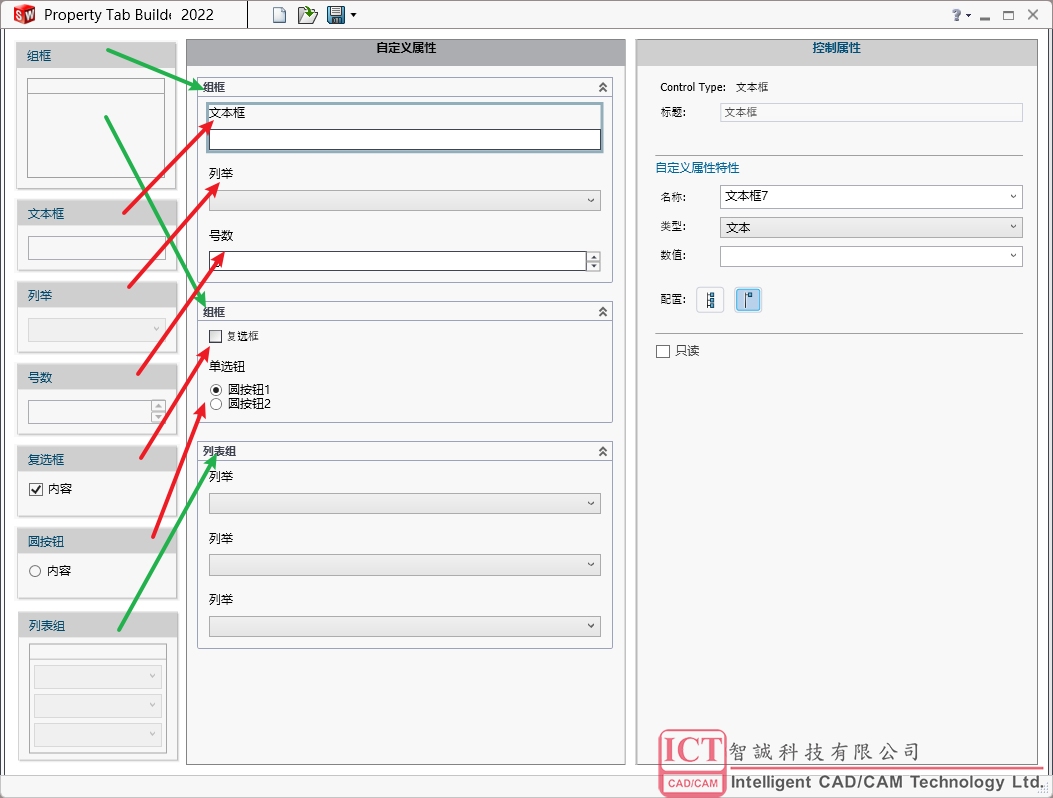

关键点2：文本框、列举、号数、复选框、圆按钮只能拖放到组框内，组框和列表组只能拖放到中心窗格内，如图5。

图5 左窗格单元的放置

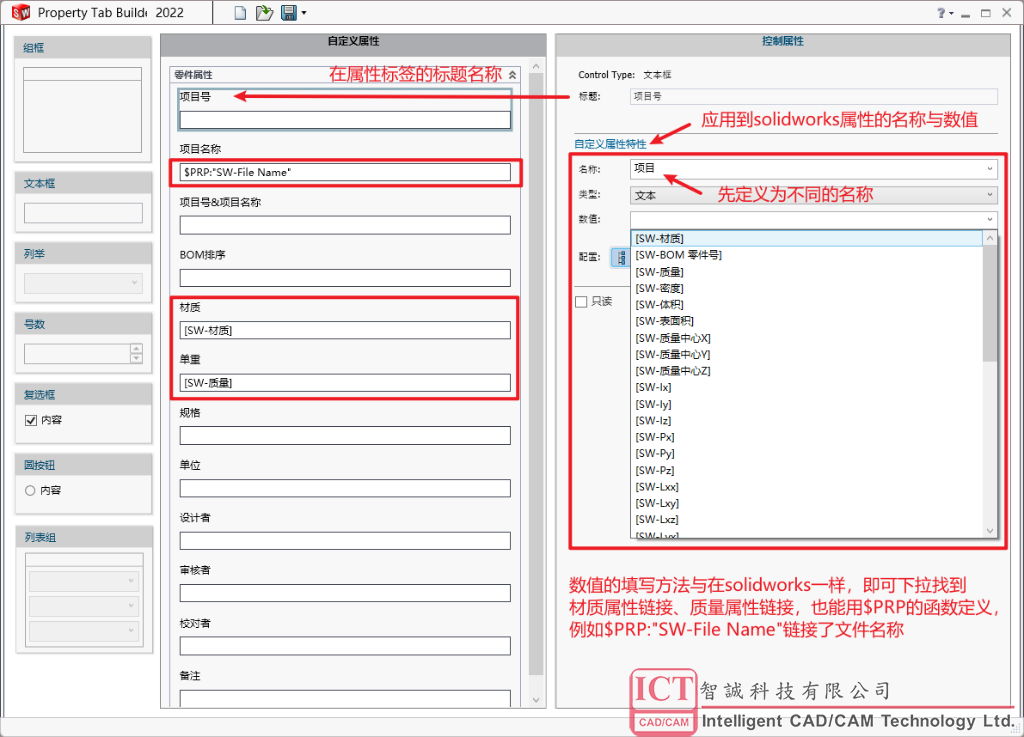

第四：为每个文本框单元命名及填写参数，数值的填写方法与在solidworks一样，即可下拉找到材质属性链接、质量属性链接，也能用$PRP:SW-“File Name”链接文件名称。一般来说属性标签的标题名称最好与自定义属性特征的名称一样，此时我们刻意将【项目号】单元的自定义属性特征的名称命名为项目。如图6。

图6 为文本框单元命名及填写参数

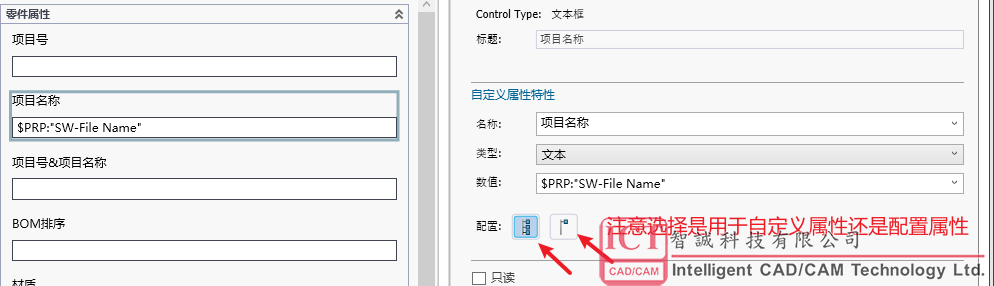

关键点3：填写参数的时候，要注意是要用于自定义属性还是配置属性，如果是用于自定义属性，配置选择应选择【自定义属性/所以配置】如图7。

图7 注意类型的选择情况

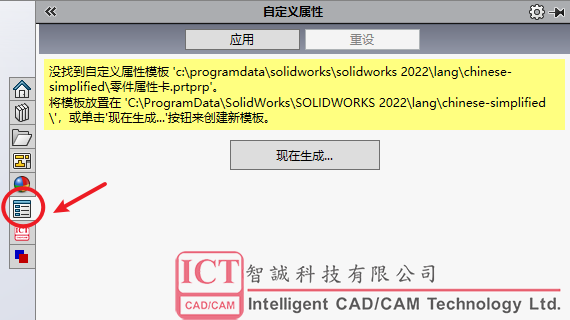

第五：保存你的属性卡，因为第二步中类型选择的是零件，保存的格式就为【.prtprp】，如果选择的是装配体，保存的格式为【.asmprp】。打开solidworks在右侧工具栏打开自定义属性，此时我们会发现提示模板没找到。如图8。

图8 未找到模板

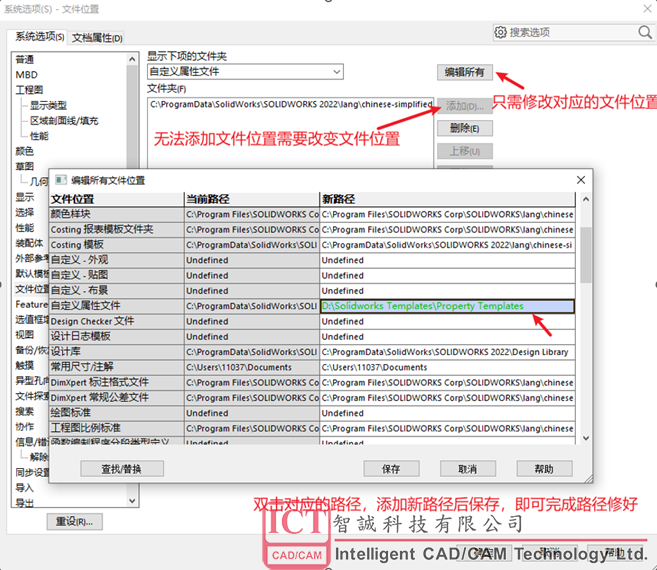

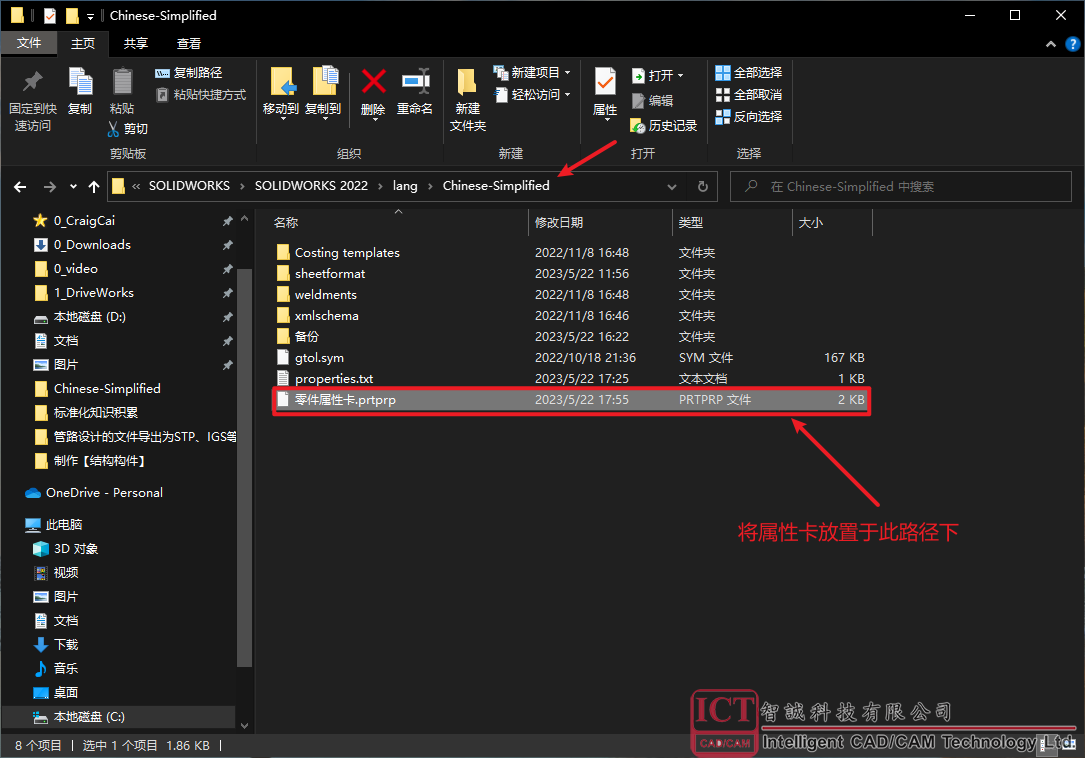

关键点4：保存你的属性卡文件放置在自定义属性文件的路径下，默认在C:\ProgramData\SOLIDWORKS\SOLIDWORKS 2022\lang\Chinese-Simplified，如图9。方法二是修改自定义属性文件的目录路径，如图10。

图9 将属性卡放置在规定路径下

图10 修改默认路径位置

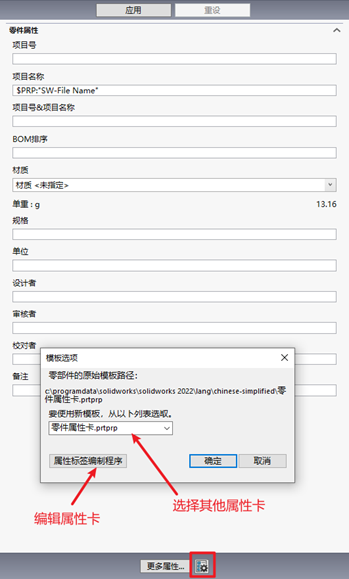

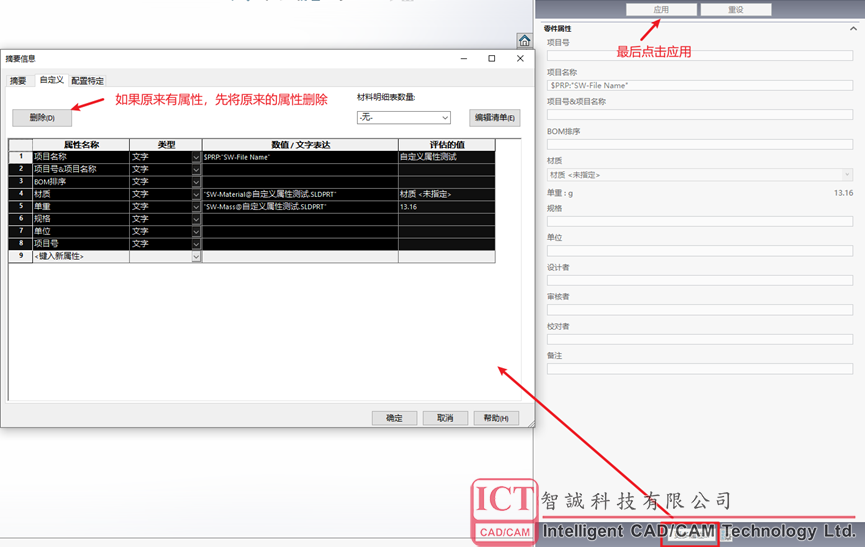

第六：此时回到solidworks，按F5刷新，即可显示属性标签信息，在右下角的模板选型，可选择其他属性卡，也能编辑属性卡，如图11。先将原来的属性删除后，点击应用，如图12。

图11 启动自定义属性工具栏

图12 启动自定义属性工具栏

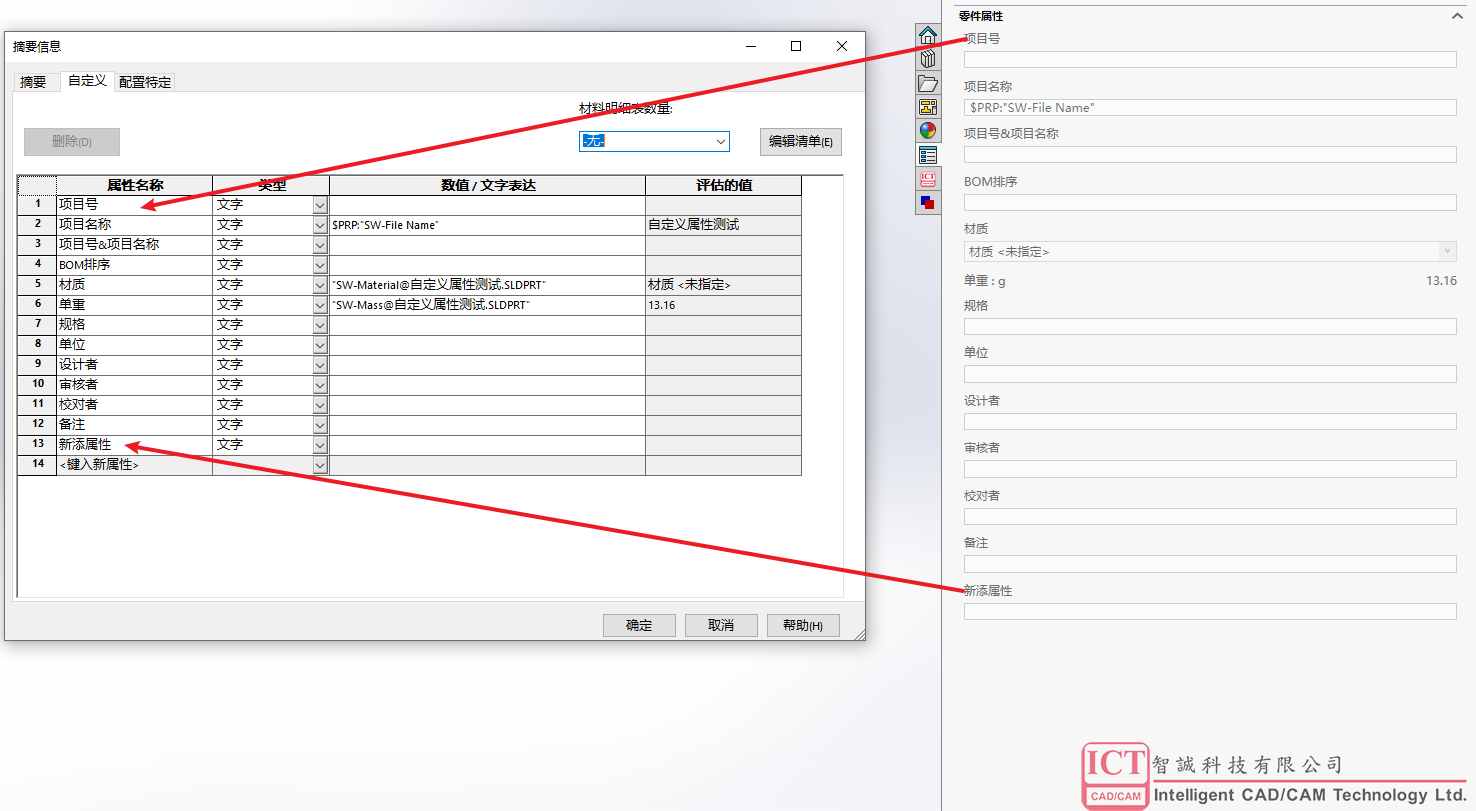

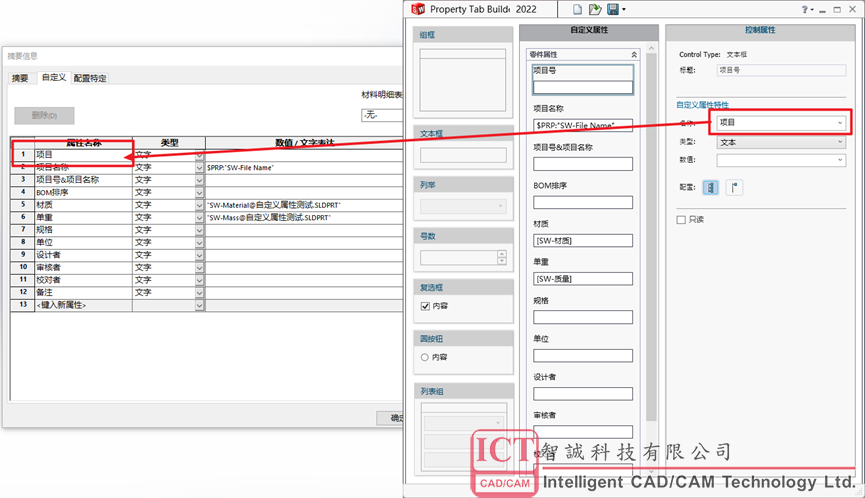

第七：此时属性已经导入到属性列表中，名称的对应要注意（如图13）。编辑此属性卡，添加一个新属性同时修改这个项目号的名称。重复步骤六，将完成属性卡的修改与应用，如图14

图13 启动自定义属性工具栏

图14 修改和添加属性卡

结语：
SOLIDWORKS属性卡虽然不难创建，但上述问题也会造成使用者不小的麻烦，在此已经较为全面的解答，希望能帮助到大家。
