SOLIDWORKS自定义异形孔库教程

更多异形孔相关教程如下：
SOLIDWORKS异形孔规格尺寸如何显示在特征名称里
SOLIDWORKS异形孔向导出现错误：找不到calloutformat.txt文件
SOLIDWORKS自定义异形孔向导和标准件设置
你知道，SOLIDWORKS如何配置异形孔规格吗？

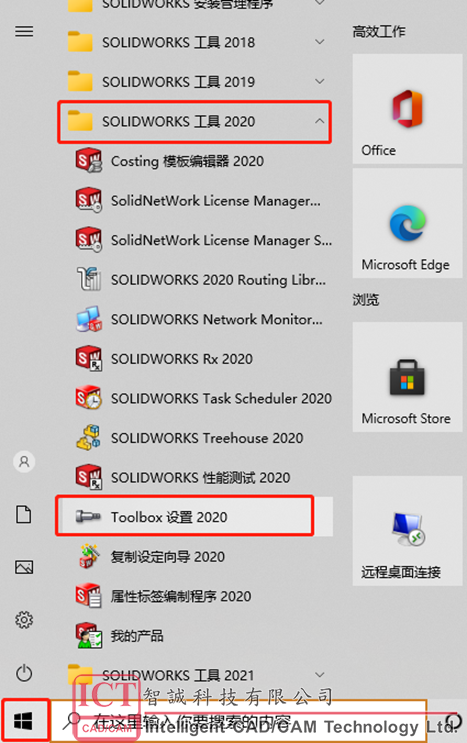

1.依次选择Windows开始-SOLIDWORKS工具XXXX(SW版本)-Toolbox设置XXXX(SW版本)

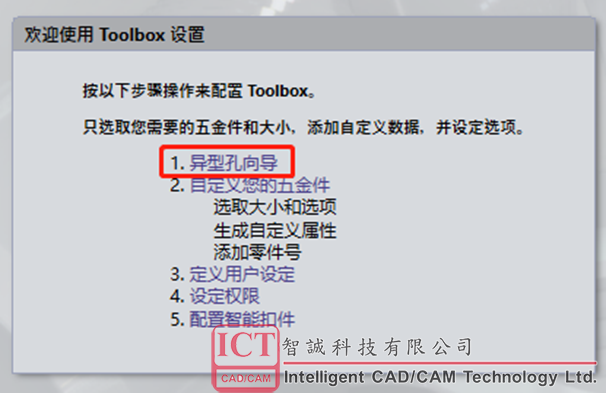

2.进入到Toolbox设置界面，选择【异形孔向导】选项

3.此时，已进入到各国标准的选项界面，即可选择需要修改的标准异形孔规格

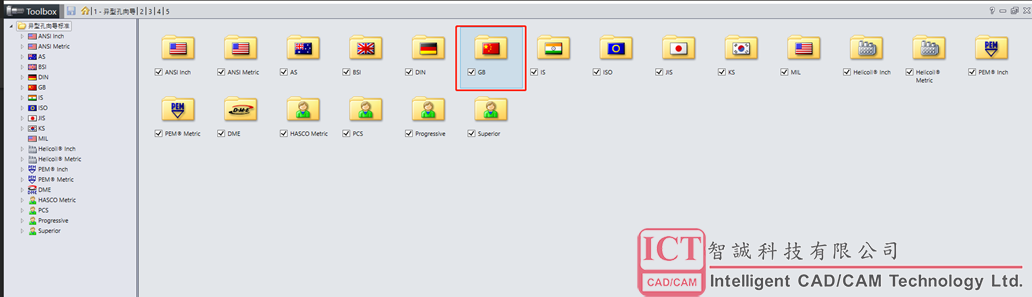

4.例如，需要修改国标(GB)的异形孔库，则只需要点击“GB”选项卡

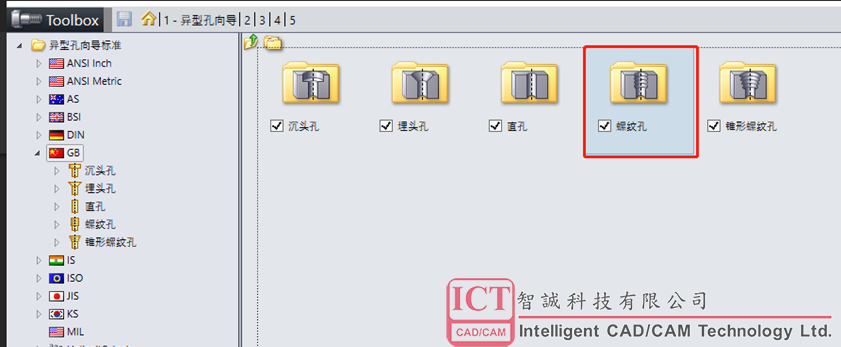

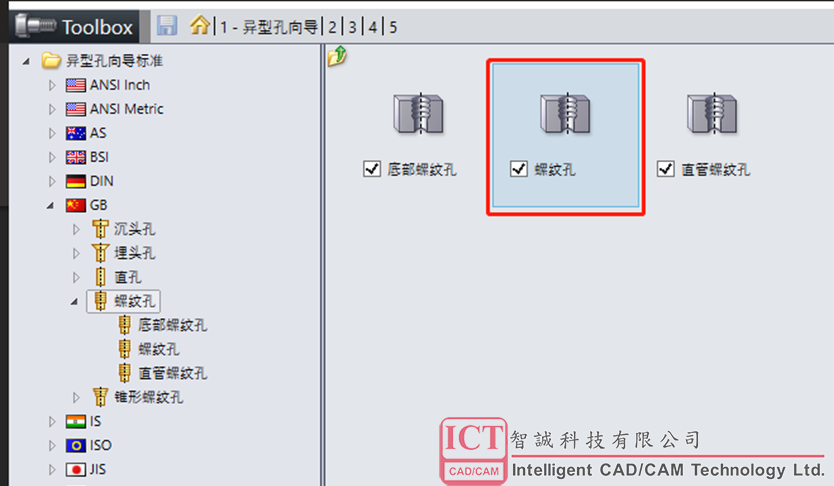

5.选择需要修改异形孔类型，如需修改螺纹孔，则点击“螺纹孔”-“螺纹孔”选项卡

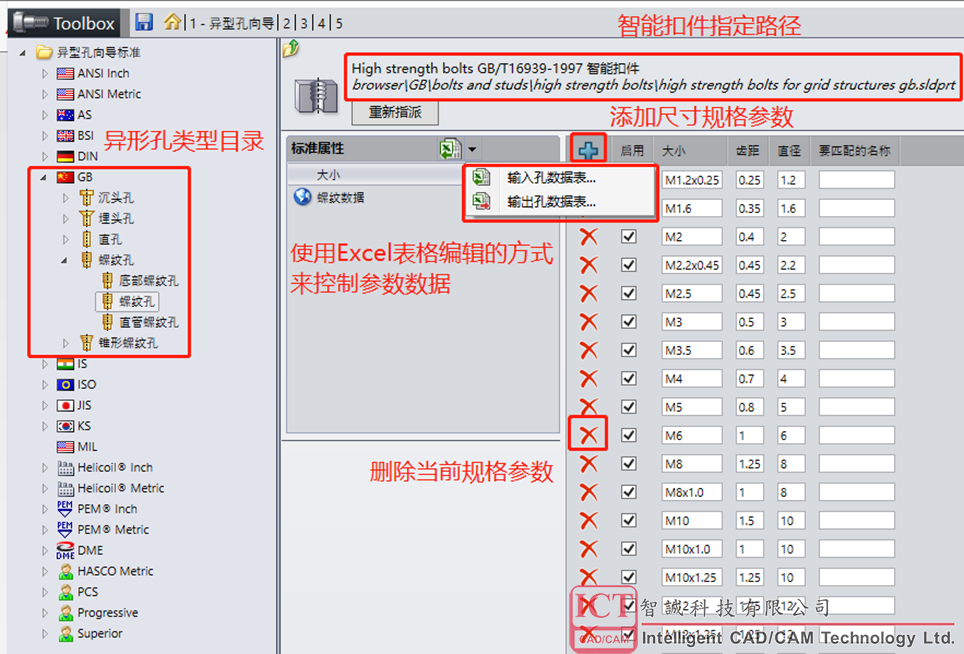

6.则此时已进入当前螺纹孔库的尺寸规格编辑界面，以下是界面的说明：

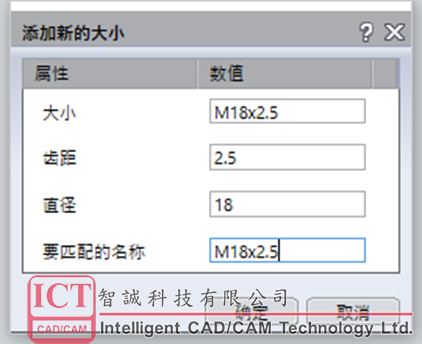

7.选择“+”号即可添加尺寸规格参数，例如，添加M18x2.5，如下图：

注意：“要匹配的名称”只需要和大小相同的名称即可

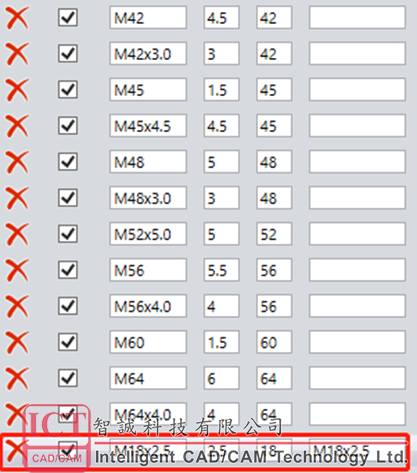

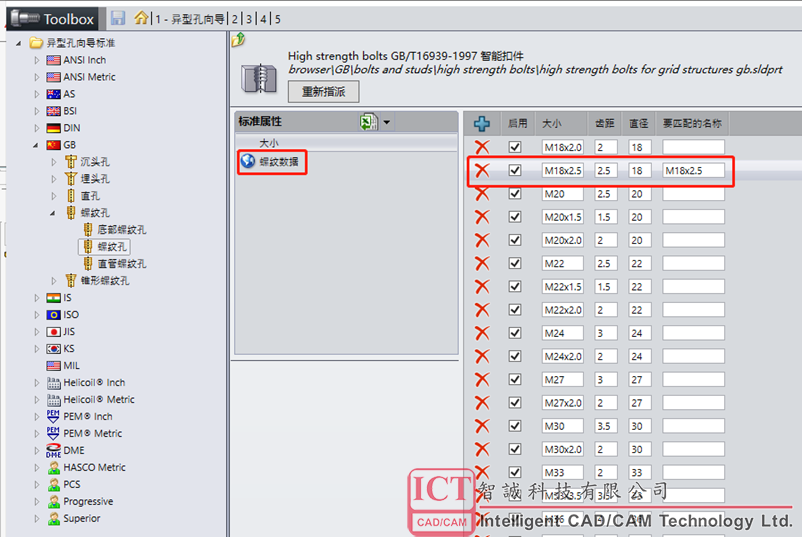

8.添加成功后即可在列表最下方看到，如下：

9.由于添加新的螺纹数据，需要在“螺纹数据”选项卡增加对应的螺纹数据

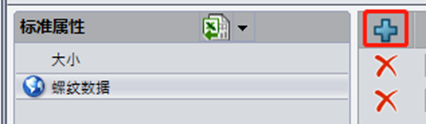

10.选择“+”号，添加对应的螺纹数据

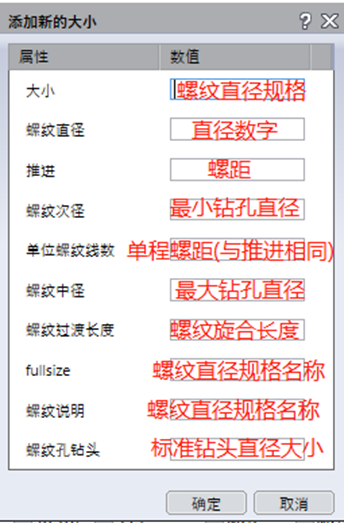

11.在新添加的大小中填写对应的数据，说明如下图：

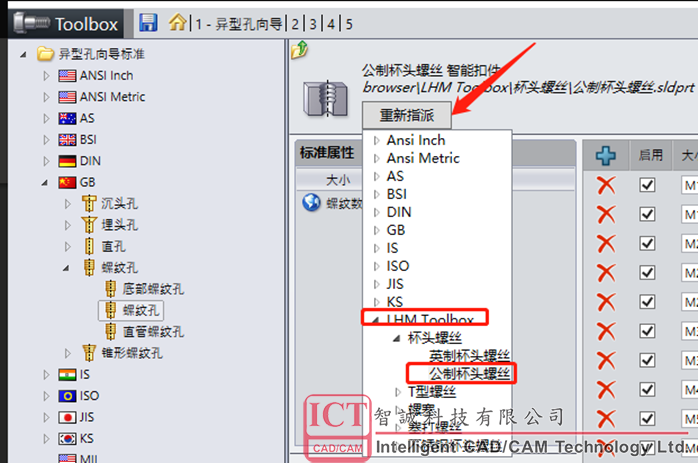

12.可以在智能扣件指定路径中，选择“重新指派”选项
即可选择五金件Toolbox库的路径，如下

13.若设置完毕，单击左上角的保存按钮
14.打开SOLIDWORKS2020，其中一个零件/装配体，选择【异形孔向导】功能

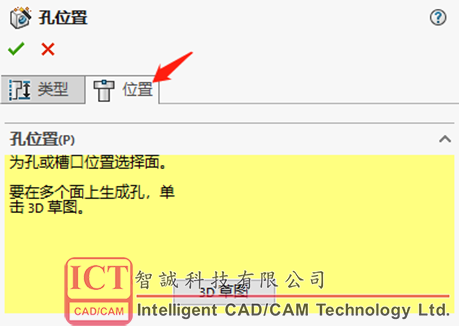

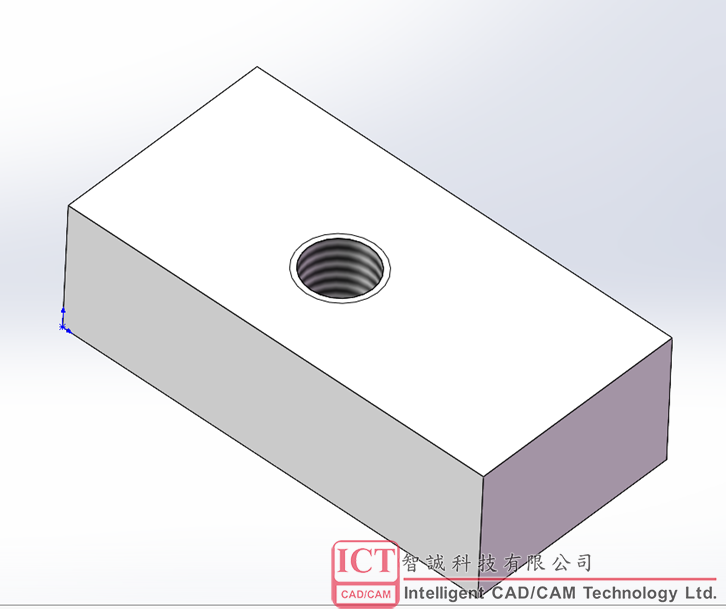

依次选择“直螺纹孔”-“螺纹孔”，选择大小“M18x2.5”，选择“位置”即可打孔定位

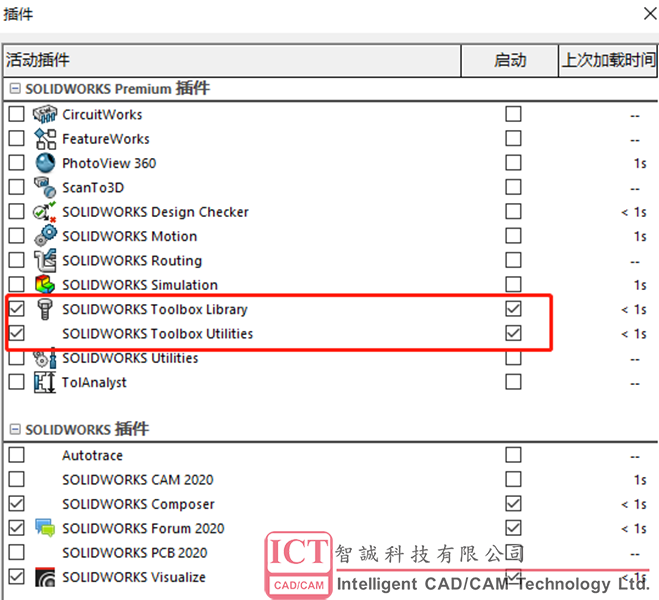

15.此时，选择菜单栏-工具-插件，找到有关“Toolbox”选项都打钩，选择确定

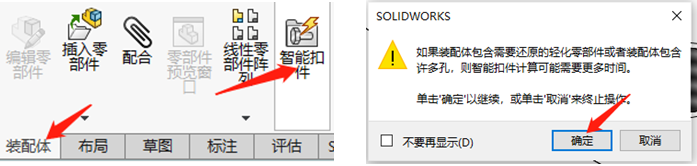

16.回到SOLIDWORKS装配体界面，选择装配体-智能扣件，出现的提示中选择确定

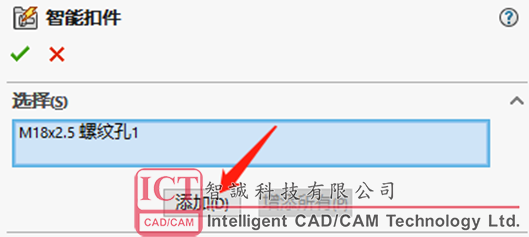

17.选择打入进去的异形孔，系统则会自动识别五金扣件，单击【添加】，如下：

18.此时，五金扣件则会自动出来，可以自定义设置相关参数完成设置！
