SOLIDWORKS MBD2021支持带折弯系数表的3D PDF

您还在为钣金件的3D PDF不包含“折弯系数表”而烦恼吗？请各位MBD用户不用担心，SOLIDWORKS 2021在这方面进行了更新，模板编辑器中存在“折弯系数表”功能，这意味着我们现在可以将3D PDF的模板进行修改，添加一个“折弯系数表”的版块。如何操作？

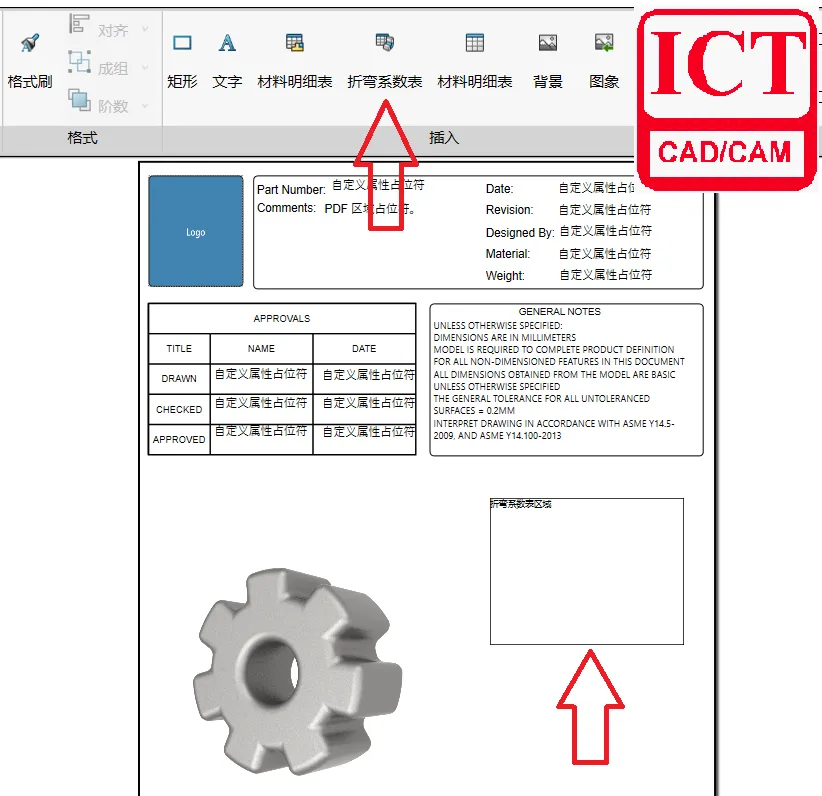

1.   在3D PDF 模板编辑器中，单击折弯系数表，然后在模板中单击以插入表占位符。您可以拖动占位符并调整其大小。

2.   在占位符外单击以释放占位符，然后在为具有折弯系数表的钣金零件发布3D PDF 时使用该模板。

3.   单击发布到3D PDF （MBD 工具栏或3D 视图选项卡）。

4.   在模板选择对话框中选择模板，然后单击确定。

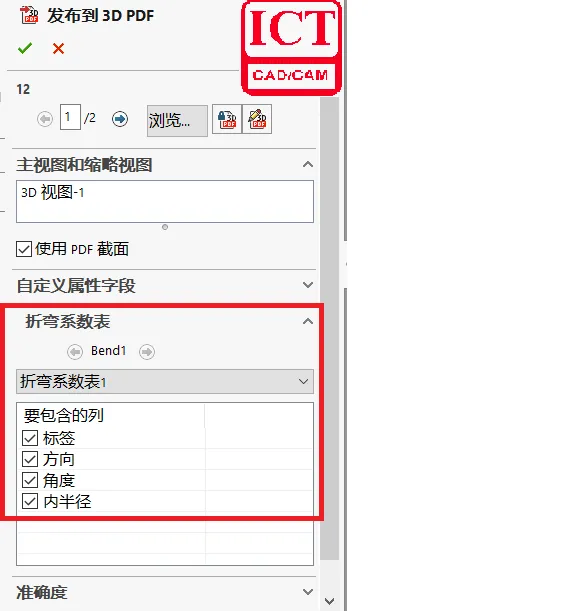

5.   在发布到3D PDF PropertyManager 中的折弯系数表下，选择要包括的折弯系数表和列。

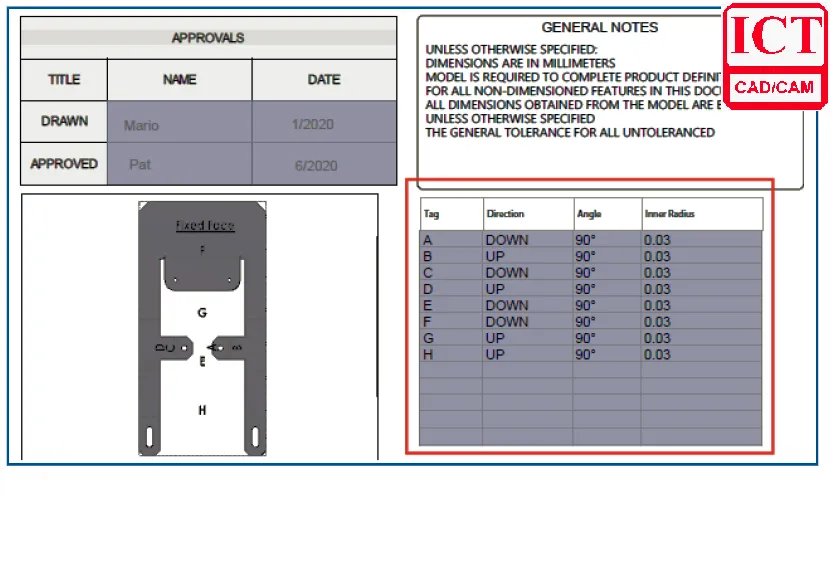

可以看到，最终导出的3D PDF中存在折弯系数表。
