SOLIDWORKS Inspection 中的CMM模板导入调整

在 SOLIDWORKS Inspection中调整 CMM 数据导入模板至关重要，因为不同 CMM 软件的列名和轴会有所不同。以下是自定义必不可少的原因以及一些自定义提示：

1、列名称可变性：在某些 CMM 软件中，程序员可以控制列的名称。列名称的默认设置可能与 SOLIDWORKS Inspection模板所需的设置大相径庭。如果 CMM 数据文件中的列名与导入模板中的列名不匹配，则数据可能无法导入或导入错误。例：

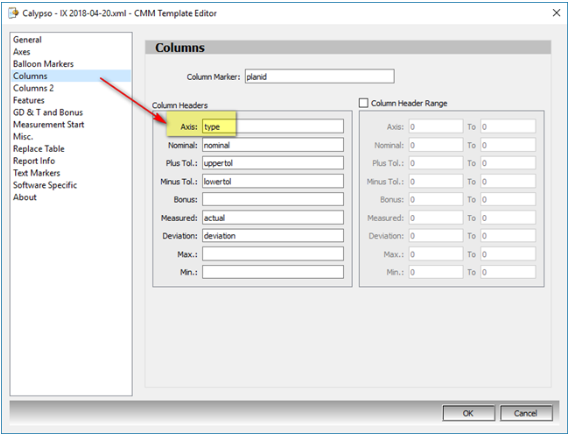

    1、CMM 软件中的默认列名称：

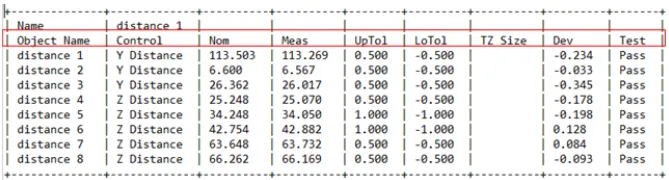

    2、客户的 CMM 数据文件列名称不匹配：

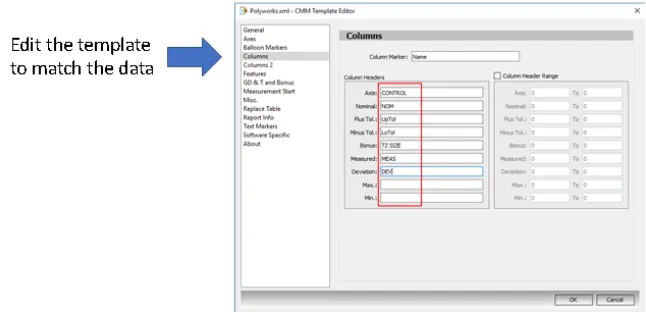

解决方案：编辑导入模板以匹配 CMM 数据文件中的列名称：

2、轴名称可变性： 同样，对于某些 CMM 软件，程序员可以控制轴的名称，这可能因不同的设置而异。如果与模板相比，数据文件中的轴名称缺失或不匹配，则可能导致数据导入不完整或不准确。模板必须与 CMM 数据文件中的信息匹配。例：

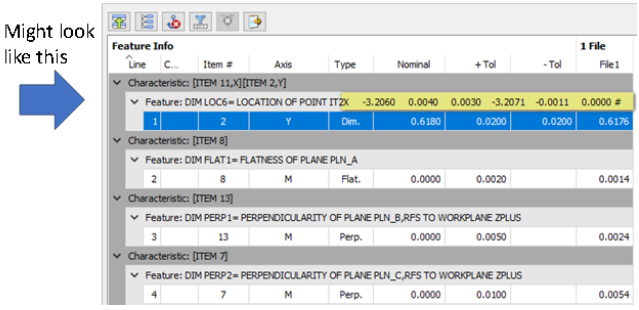

功能详细信息中缺少轴信息：您将在功能详细信息中看到结果和轴。

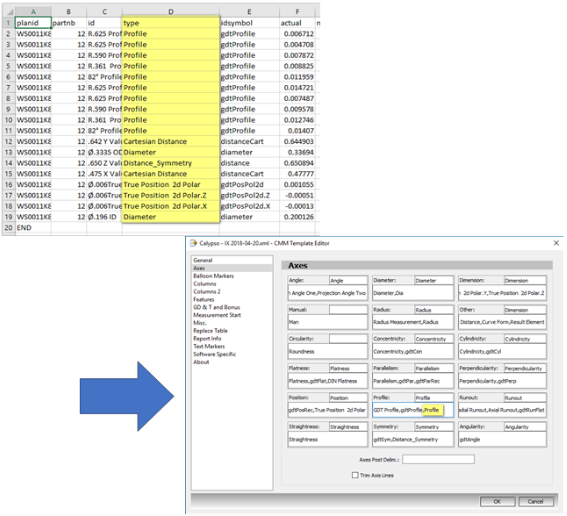

溶液：

• 需要将轴添加到模板中以解决此问题。确定要从哪个列中读取轴数据。

• 修改模板以包含任何缺少的轴名称。如果需要，您可以通过用逗号分隔多个轴 ID 将它们合并到一个字段中。

这种方法可确保您的 CMM 尺寸检测数据无缝集成到 SOLIDWORKS Inspection 中。
