SOLIDWORKS Electrical如何添加起点终点箭头中的设备标识

项目设计的过程中，往往会有很多不同图纸之间的信号传输，例如电源、PLC信号等，要把不同图纸中等电位信号连接起来就需要使用【起点终点箭头】功能，该功能将不同图纸中相同的连接线进行连接，并定义为等电位电线。

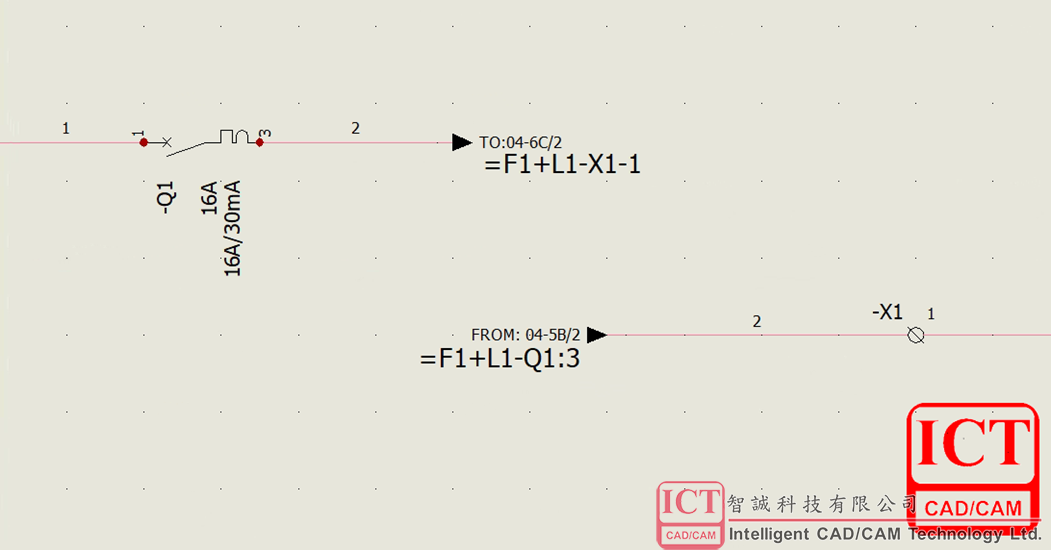

如下图所示，在起点终点箭头符号中除了显示跳转图纸位置，也显示的连接设备的标识，那么要怎样配置一个带有连接设备标识的起点终点箭头符号呢？

备注：2022 SP0版本开始可直接在标注管理中添加对应的变量（新增功能），2021 SP5之前版本需要手动设置对应变量。

一、 SOLIDWORKS Electrical 2022 SP0之后版本操作步骤：

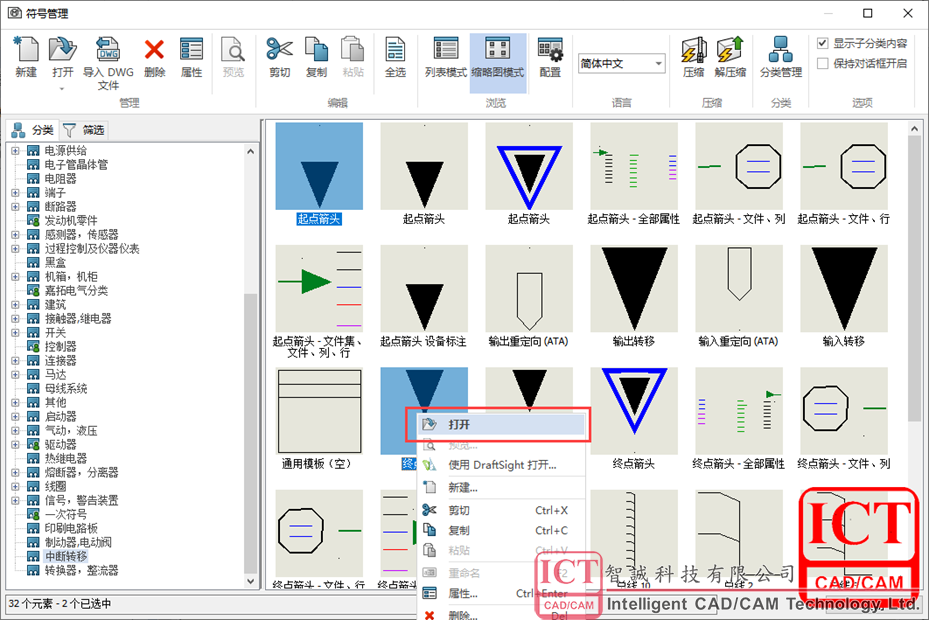

1. 在数据库中，分别打开“起点箭头”和“终点箭头”符号进行编辑，如图1所示；

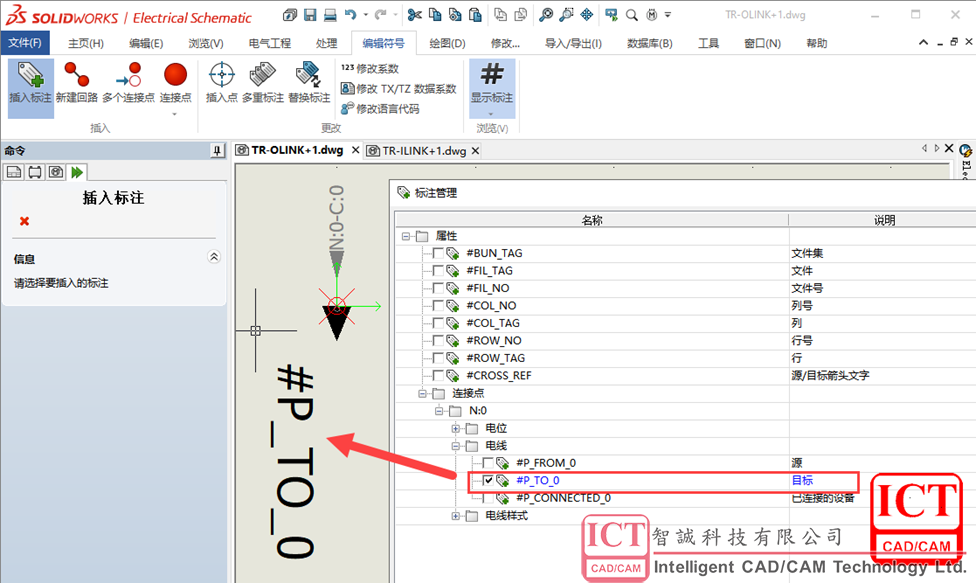

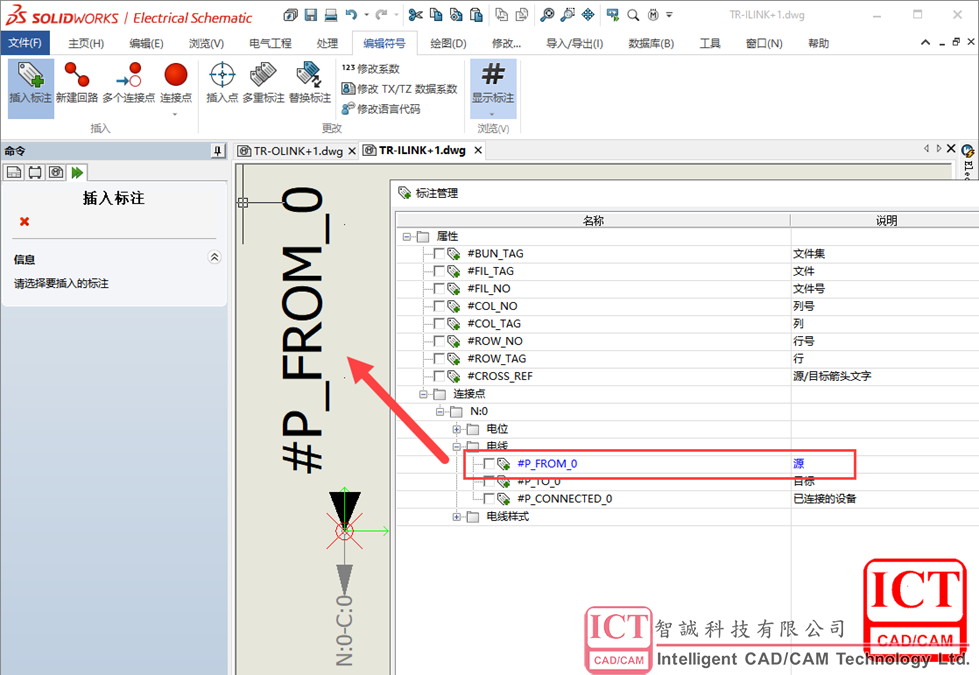

2. 在“起点箭头”符号中插入目标标注，在“终点箭头”符号中插入源标注，并调整标注大小和位置，如图2，图3所示；

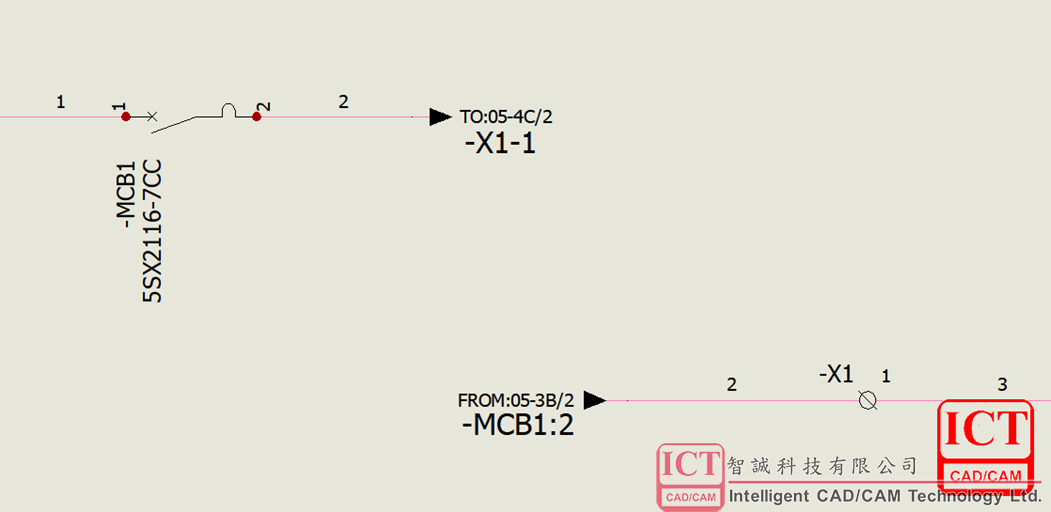

3. 应用效果如图4所示；

二、SOLIDWORKS Electrical 2021 SP5之前版本操作步骤：

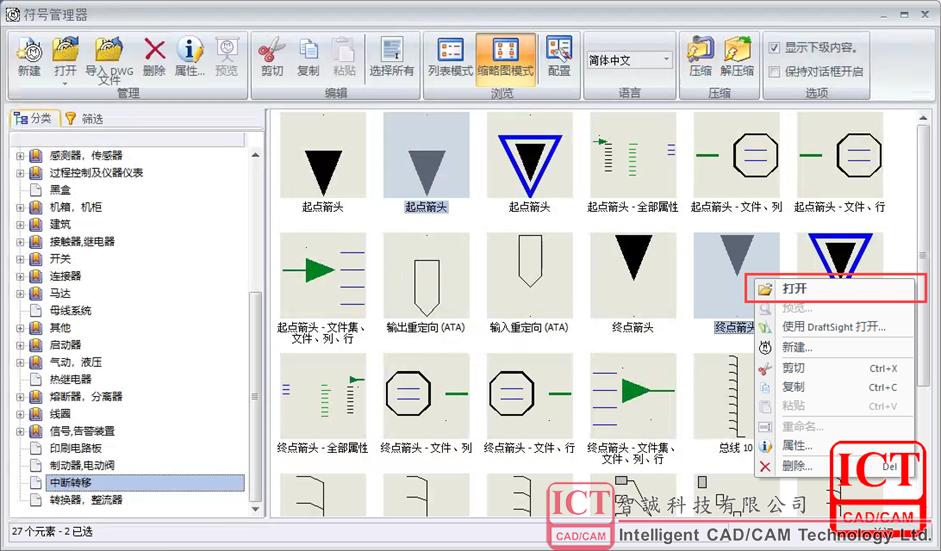

1. 在数据库中，分别打开“起点箭头”和“终点箭头”符号进行编辑，如图5所示；

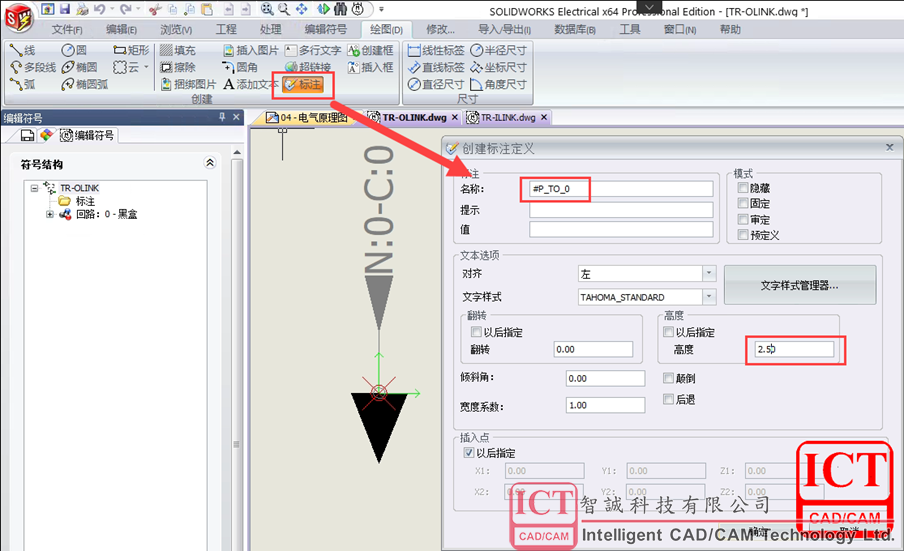

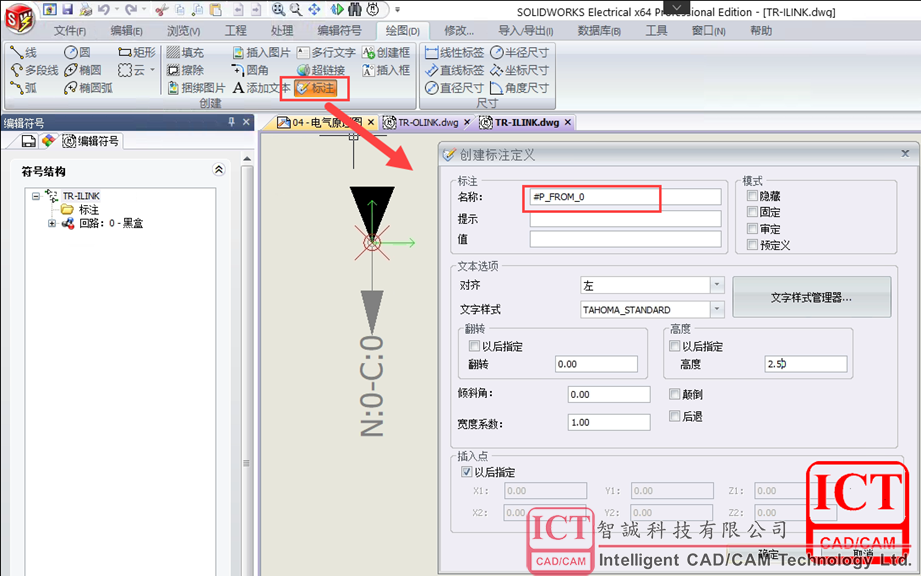

2. 使用绘图选项卡的“标注”功能，分别给“起点箭头”符号创建“#P_TO_0”标注， “终点箭头”符号创建“#P_FROM_0” 标注，如图6，图7所示；

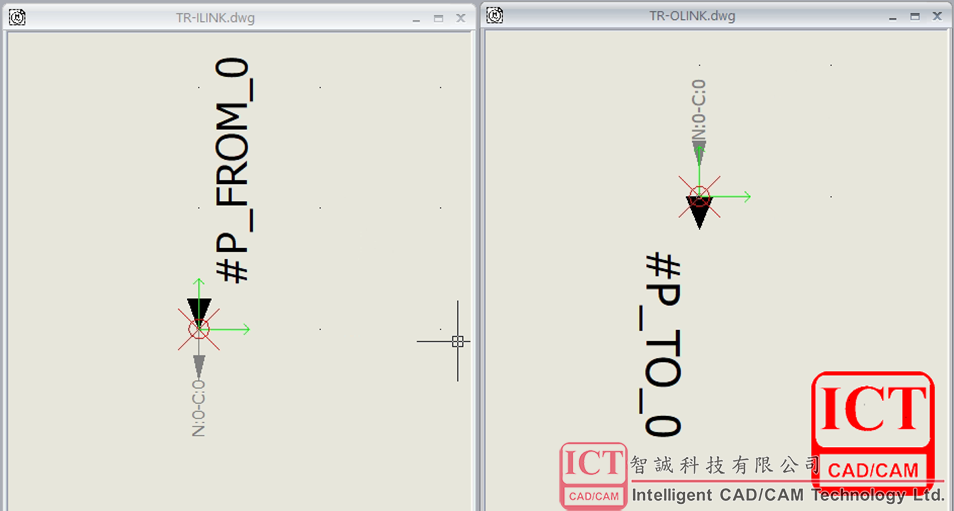

3. 添加标注后，调整标注位置和字体大小，如图8所示；

4. 应用效果如图9所示；

参考内容：SOLIDWORKS 官网，SOLIDWORKS Electrical 帮助文档
