SOLIDWORKS Electrical电气设计工程快照管理

电气设计过程大多数是非标设计，经常需要尝试不同的设计思路。对于不同的设计思路，设计的图纸是不同的。通常，企业为了管理这一的设计思路，会使用到版本管理，否则会造成图纸版本混乱。如果没有PDM系统，则工程师可以使用SOLIDWORKS Electrical对工程设计进度实现版本的管理。本文将会介绍如何保存工程快照，以实现工程的版本管理。

操作过程
在工程设计阶段，单击【处理】>【拍摄快照】。

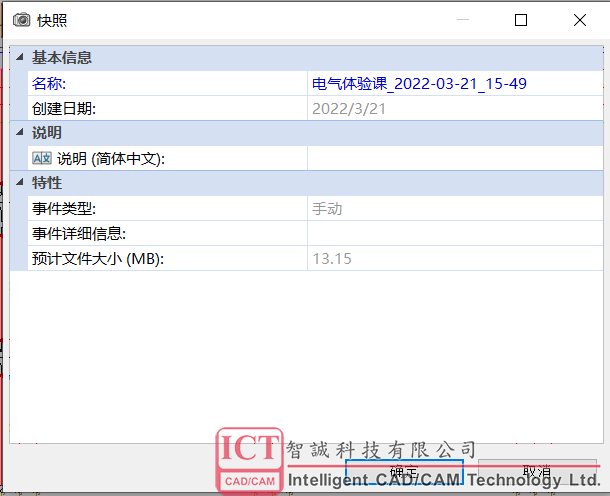

在快照信息界面填写快照名称，默认会使用工程名称，后面加上创建时间。

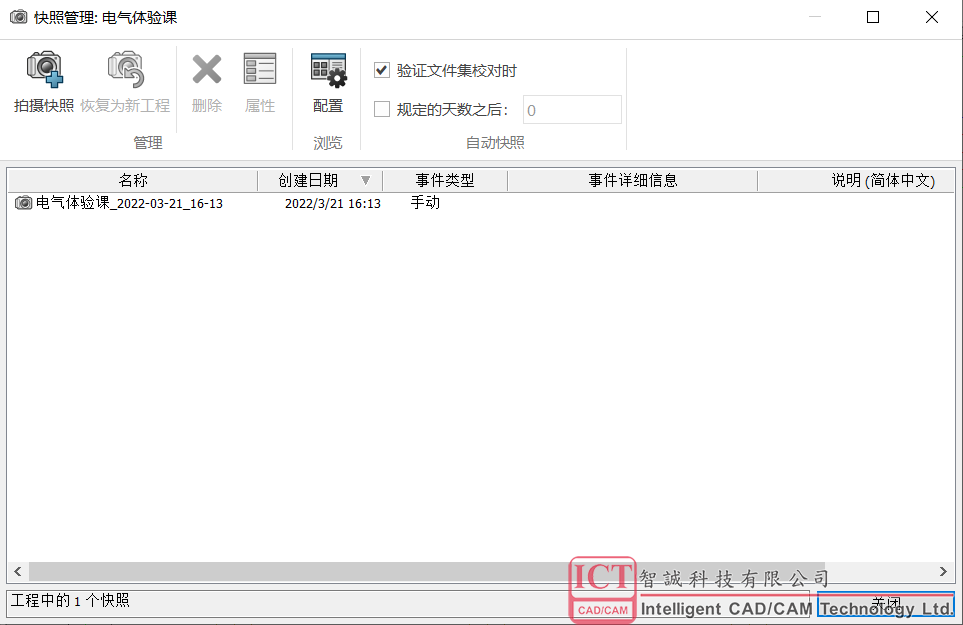

这样就完成了当前的版本快照。后期继续设计时，可以通过快照管理器打开快照，选择所需快照，使用【恢复为新工程】，回到之前的设计状态。

工程师也可以设定【指定的天数之后】，设置一个固定生成快照的时间。这种方式可以最大程度的保护工程设计内容。即使后期电脑系统崩溃，SQL被删除，通过提前异地保存，由于快照内容还在，还是可以恢复到新工程。

总结优点：这样的方法可以帮助企业实现：（1）图纸版本管理；（2）设计数据有效保存
