SOLIDWORKS Electrical双层端子的用法

在我们实际设计中，为了满足空间上布局紧凑的要求，需要用到双层端子。而SOLIDWORKS Electrical中，具体怎么操作呢？

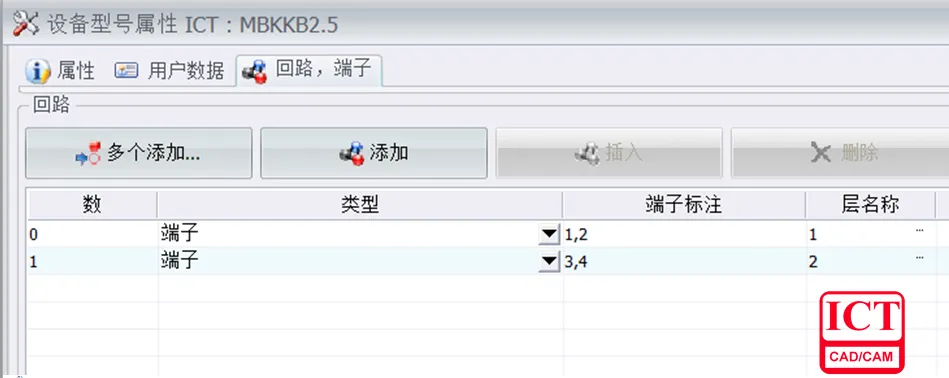

① 首先新建一个带有双层端子回路信息的设备型号

② 符号可以沿用系统自带的端子符号，例如 ，插入第一层端子和平时插入符号操作一样，第二层端子则需要在点击插入符号后，关联至第一层端子的端子号，如图高亮选中想要关联到的端子号
③ 需要注意的是SOLIDWORKS Electrical目前只支持先插入第一层端子再第二层端子，如果只需要第二层，可以插入第一层再删掉。

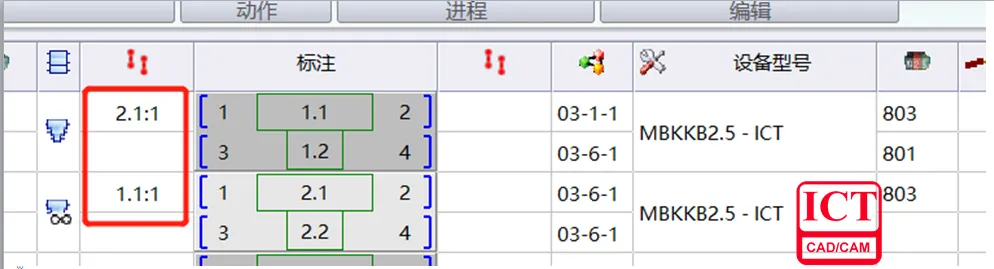

④ 多层端子间的短接和单层端子的短接一样
