我们发现SOLIDWORKS Electrical 3D零件库中自带的模型与2D中制造商型号的尺寸是相关联的,下面教程将展示如何建立与2D关联的参数。

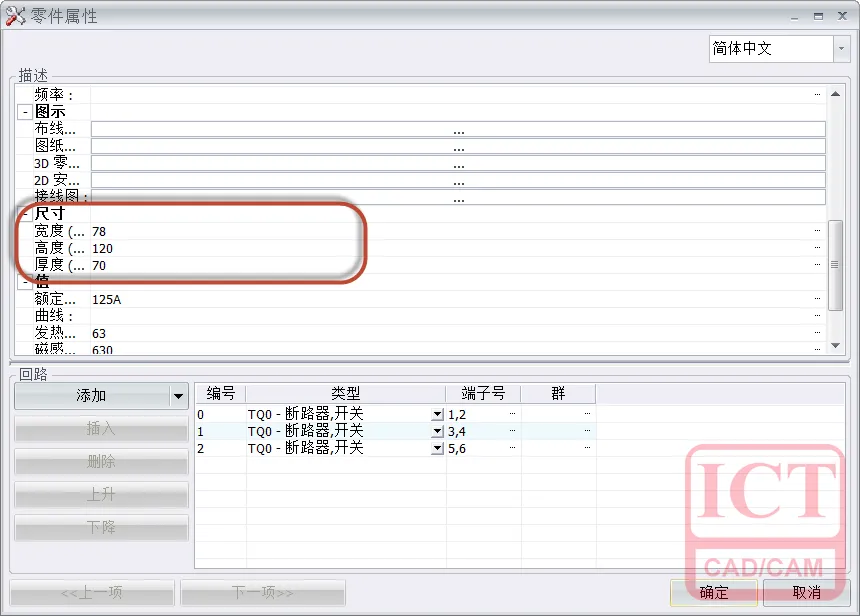

1. 在SOLIDWORKS Electrical 2D 中的设备属性中可以设置元件的尺寸
它与3D的参数对应的值分别为:
EW_WIDTH (宽)
EW_HEIGHT (长)
EW_DEPTH (高)
注: 此关联参数为固定默认

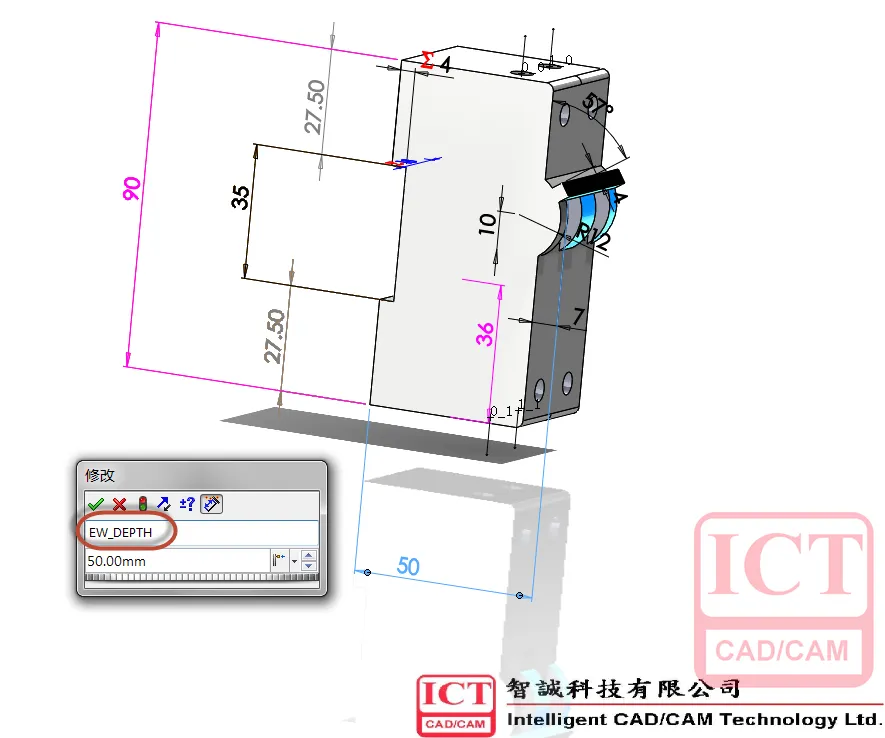

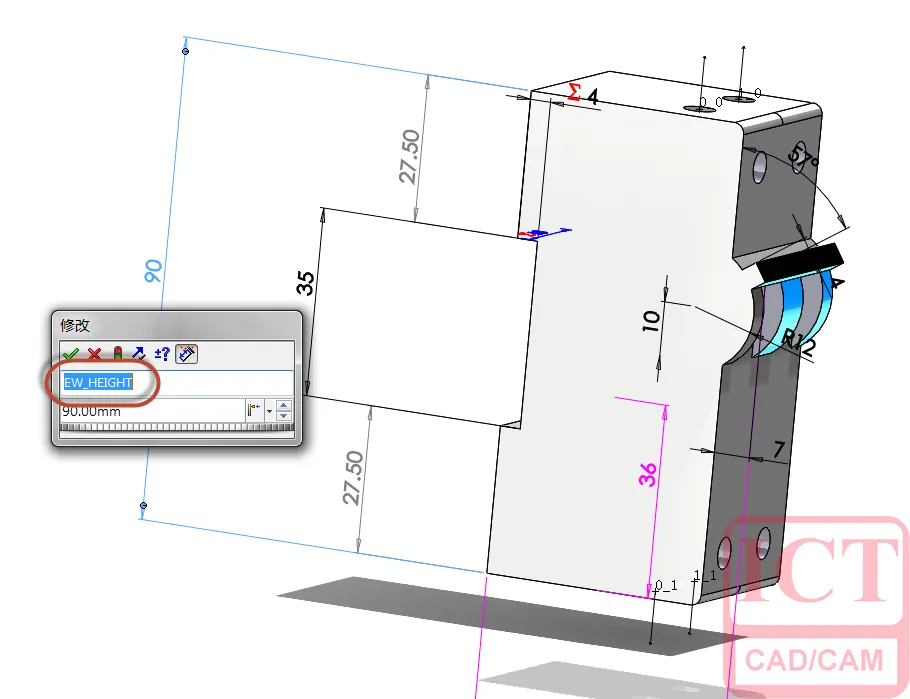

2. 所以在建立3D模型时,需要定义元件对应的尺寸名称为相应的参数

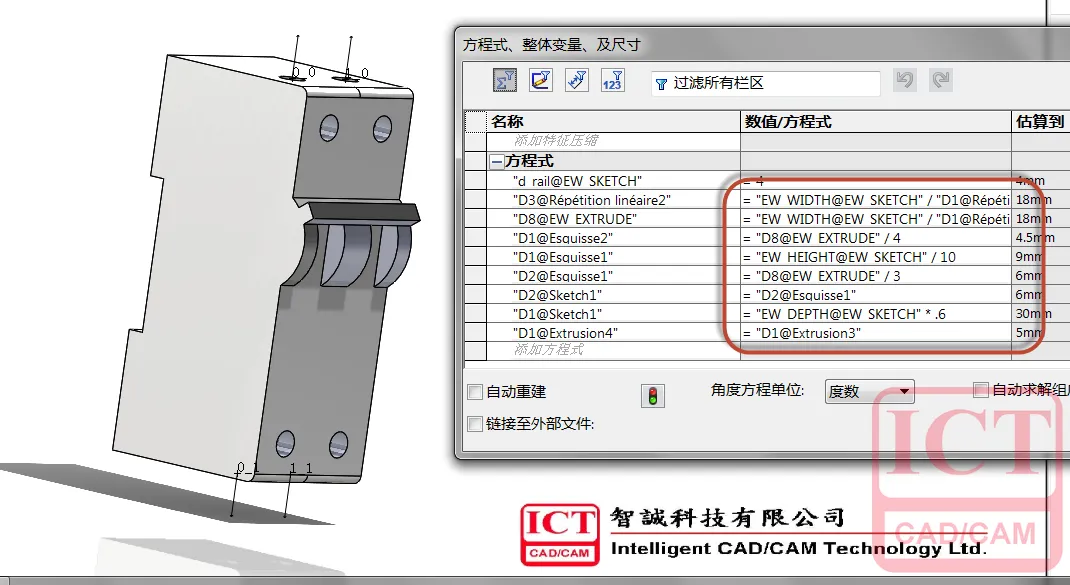

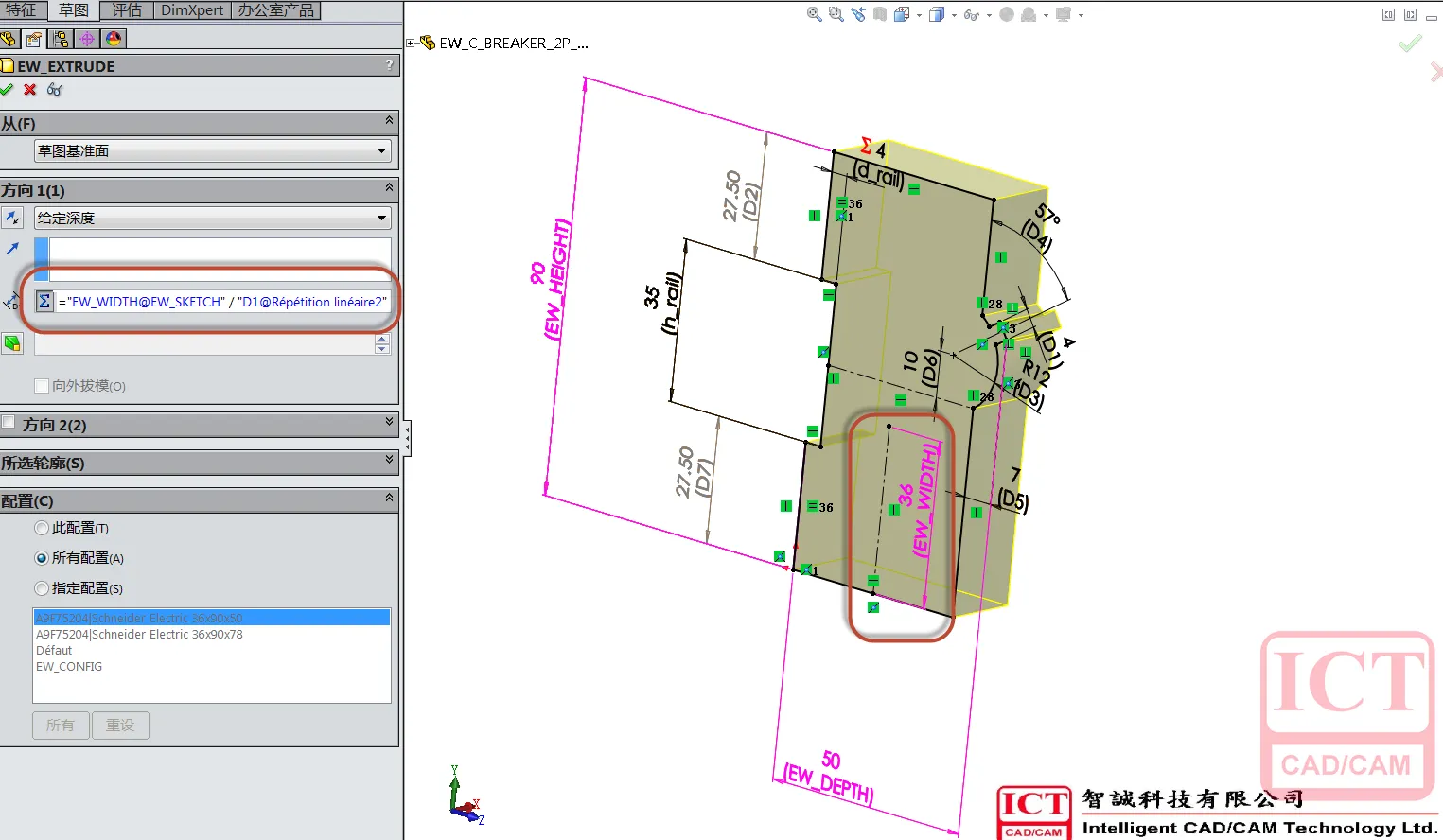

在做特征时只需要调用对应的函数即可
3. 这样我们就完成了3D模型的尺寸与2D相关联
