SOLIDWORKS中的柔性特征

SOLIDWORKS ® 中的柔性特征使用户能够以直观且可预测的方式使实体或曲面实体变形。它提供四种变形类型：弯曲、扭曲、锥形和拉伸。通过应用 Flex，设计人员可以创建复杂的形状并探索设计替代方案，而无需从头开始重建几何形状。

在以下示例中，使用具有多个方形切口的矩形面板作为基础模型。此模型代表建筑立面或雕塑形式，其中 Flex作可以模拟现实世界的变形。

基本型号：带切口的矩形面板

初始几何形状是一个矩形实体，带有均匀间隔的方形切口，类似于立面或装饰面板。

应用弹性特征

在此示例中，应用了两个顺序 Flex作：

扭曲：沿轴旋转面板几何形状。

弯曲：在扭曲几何体的顶部添加曲率。

这演示了如何组合 Flex Features 以创建复杂且视觉逼真的变换。

第 1 步：访问 Flex 功能

• 导航到插入>功能> Flex。在 PropertyManager 中，三向轴和边界框将出现在主体周围。

• 边界框定义变形的范围。

• 修剪平面指示变形区域的起点和终点。

• 三元组定义了变形的中心和方向，并且可以重新定位。

第 2 步：应用 Twist Flex

• 在 Flex PropertyManager 中，选择 Twisting 作为 Flex 类型。

• 根据所需的变形定义扭曲角度（例如，20°–30°）。

• 如果需要，调整修剪平面以将扭曲限制在面板的特定部分。

• 单击“确定”（OK） 应用“扭曲弯曲”（Twist Flex）。

第 3 步：在扭曲顶部添加弯曲弯曲

• 使用扭曲的面板几何体，重新激活“弯曲特征”。

• 选择“弯曲”作为“弯曲类型”。

• 指定弯曲角度和半径以获得所需的曲率。

• 重新定位三轴以控制弯曲方向。

• 单击确定应用。

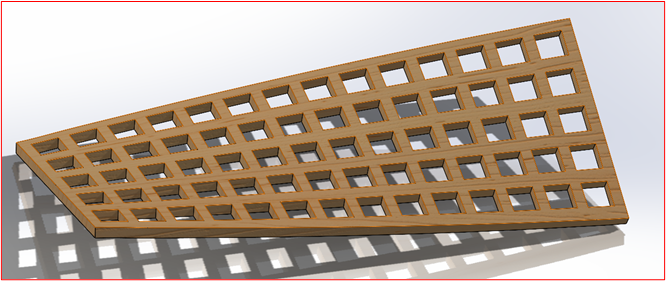

Twist Flex 旋转面板，在保留切口的同时形成螺旋状外观。

弯曲弯曲为已经扭曲的几何形状添加了曲率，证明了弯曲特征可以按顺序堆叠。

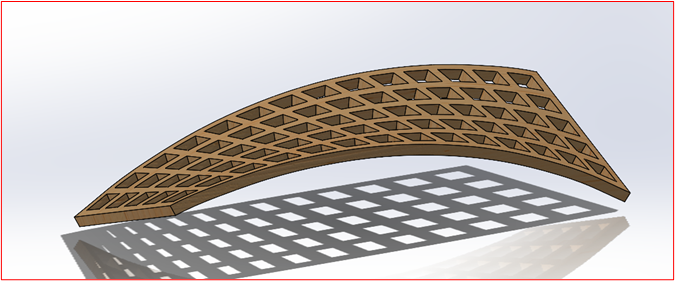

最终结果是结合了扭曲和弯曲的面板，类似于建筑立面元素或雕塑形式。

Flex 功能的应用

• 机械设计：模拟扭曲轴、弯管或锥形构件。

• 工业设计：探索瓶子、消费品或外壳的概念形式。

• 建筑：设计具有复杂曲率的面板、外墙或遮阳装置。

• 工具：调整模具、冲模和冲压部件。

总结：SOLIDWORKS® 中的“弯曲特征”提供了一种使用“弯曲”、“扭曲”、“锥形”和“拉伸”使几何体变形的强大方法。在此示例中，应用 Twist 后应用 Bend 说明了如何组合多个 Flex作，为实际设计场景生成逼真而复杂的变换。
