SOLIDWORKS Electrical 利用布线方框图获取电缆线长

项目设计的过程中，电气的线路走线一般是在生产装配时才能执行的，而设备机架中的电缆走线尤为重要，那么在没有生产装配之前想要获取电缆长度数据以及走线路径，这个该怎么做呢？这时候，SOLIDWORKS Electrical的布线方框图和3D布线功能就可以帮助我们来实现这个需求。

功能简介：

SOLIDWORKS Electrical布线方框图：可以用最简单的方式表达电气的接线关系。方便用户定义不同的设备和位置 (机柜，控制柜，操作台，转接柜，等) 的系统总览，展示设备的功能。

SOLIDWORKS Electrical 3D模块：基于2D的电气设计，在进行空间布置，检查碰撞及冲突，统计线长等方面存在不足，SOLIDWORKS Electrical 3D 模块可根据2D创建的布线方框图、原理图进行电气元件的空间布置，检查碰撞及冲突，自动进行布线并统计线长。

操作步骤：

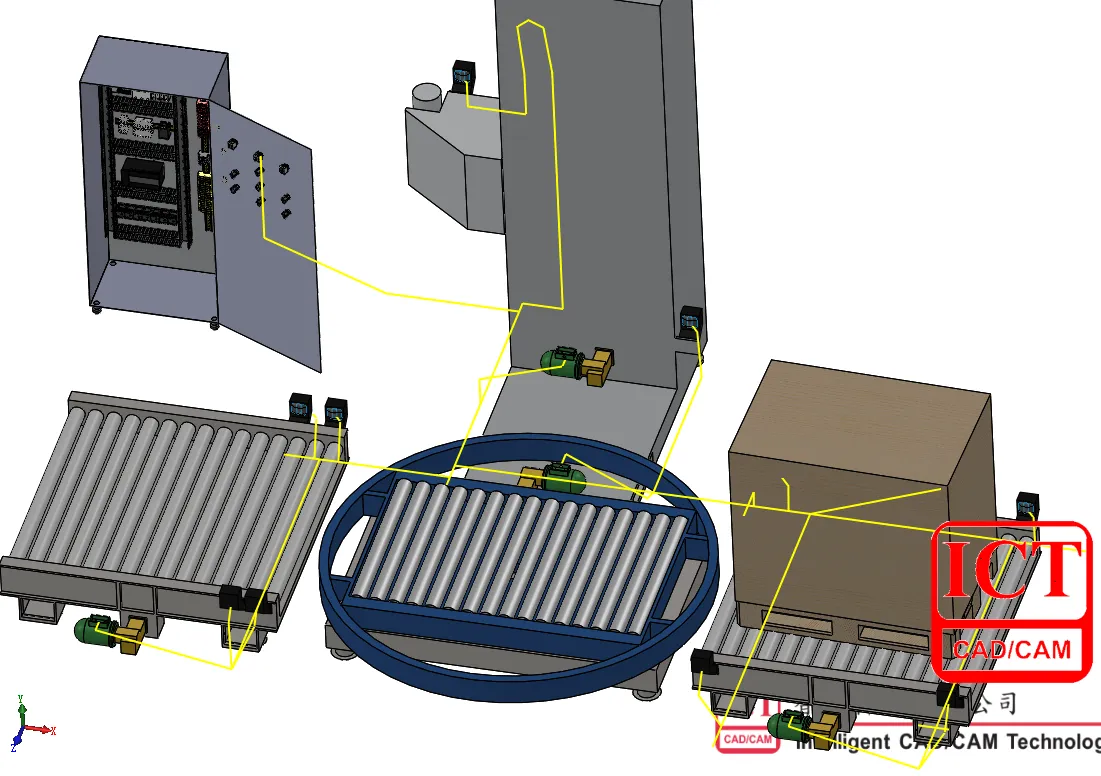

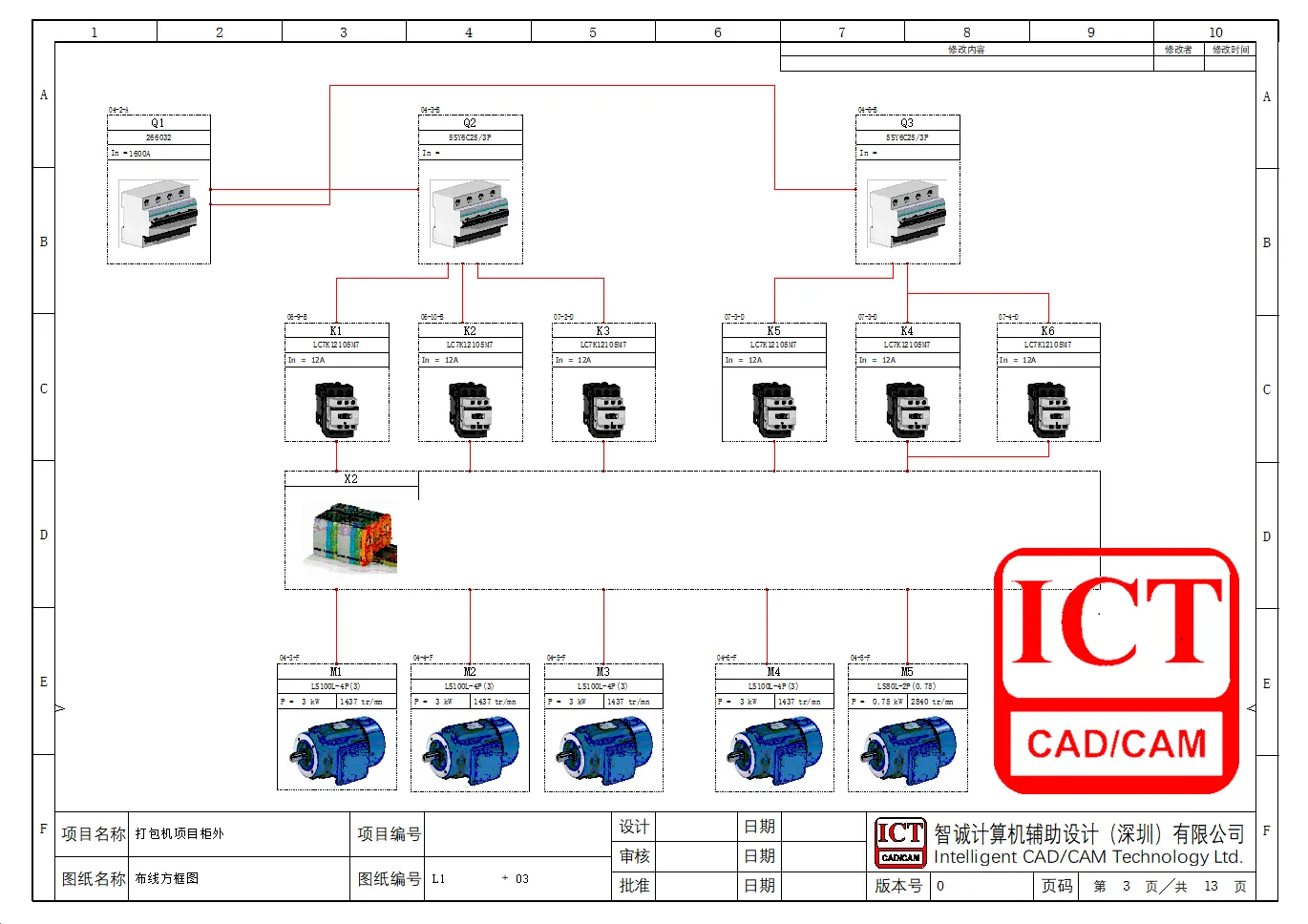

1.      使用布线方框图绘制电缆连接关系图，如图1所示；

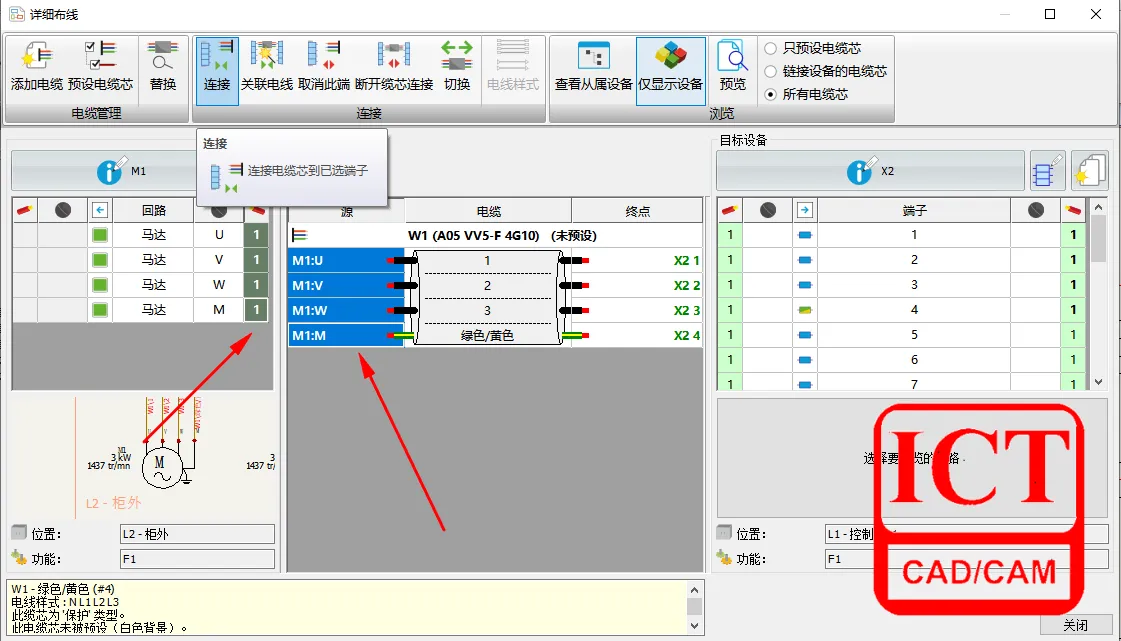

1.      设置关联电缆，如图2、图3所示；

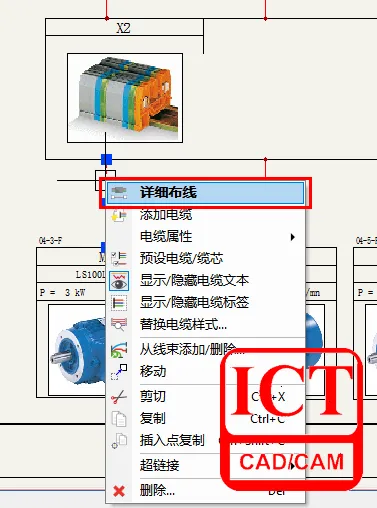

Ø  右键选择详细布线

Ø  连接设备端子

图2

图3

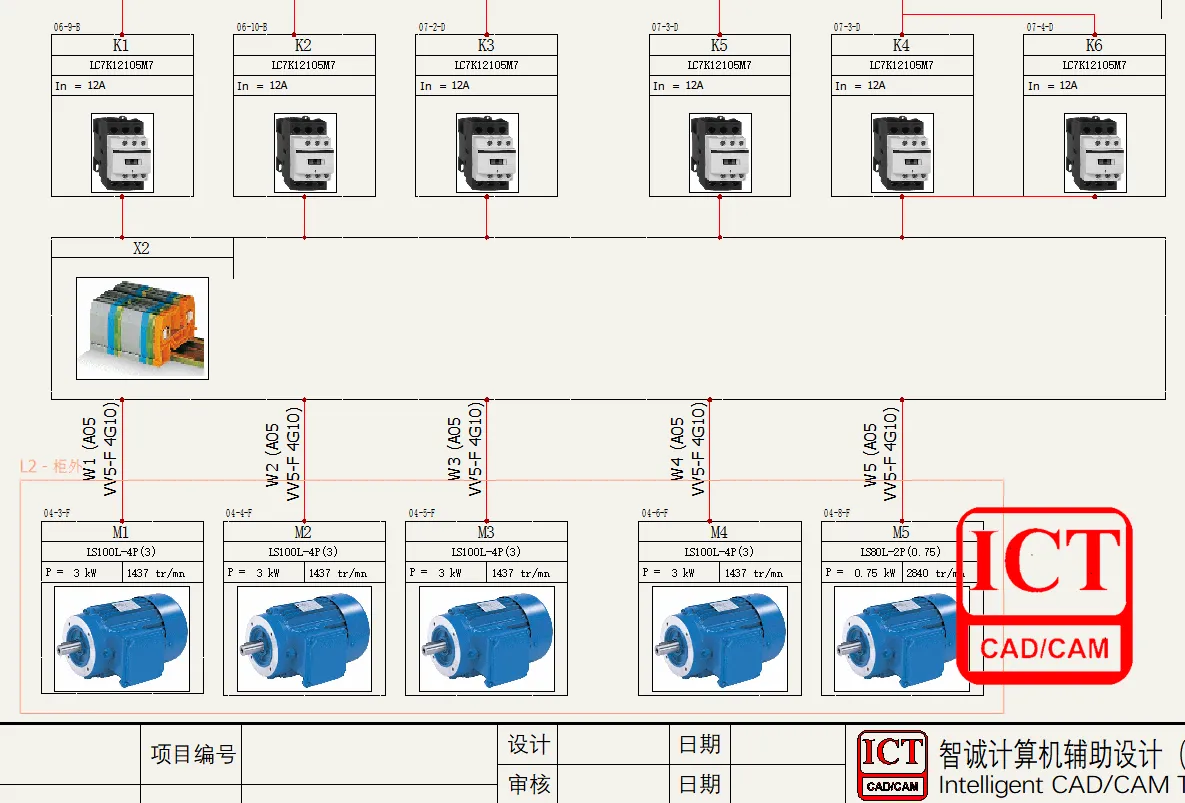

2.      划分设备位置，如图4所示；

图4

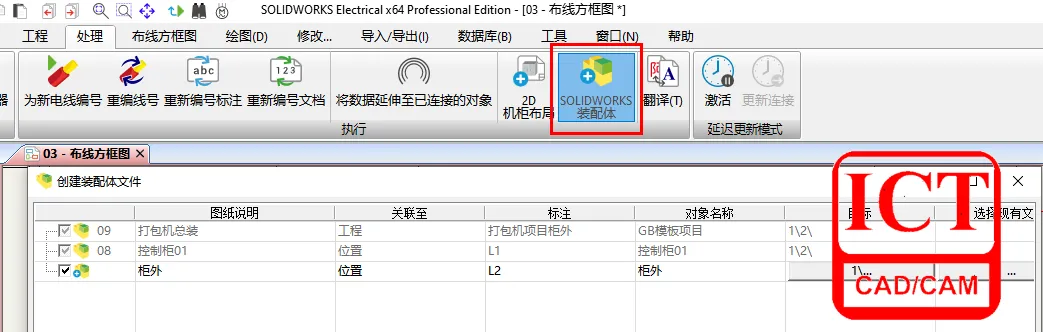

3.      创建3D装配体文件，如图5所示；

图5

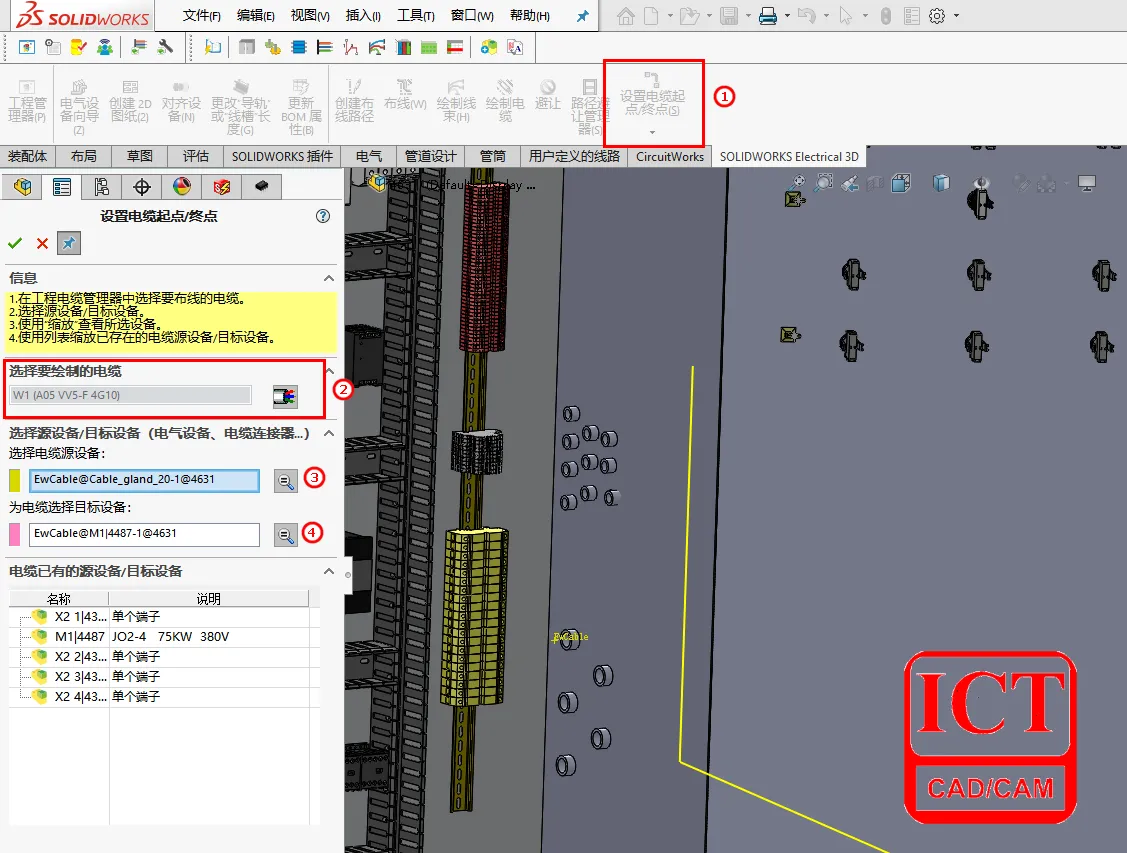

4.      在完成结构与电气3D相关装配后，添加电缆连接头，设置电缆的起点终点，如图6所示；

Ø  选择设置电缆起点终点

Ø  选择电缆

Ø  选择电缆源设备和目标设备

图6

5.      根据设备结构绘制走线路径，如图7所示

图7

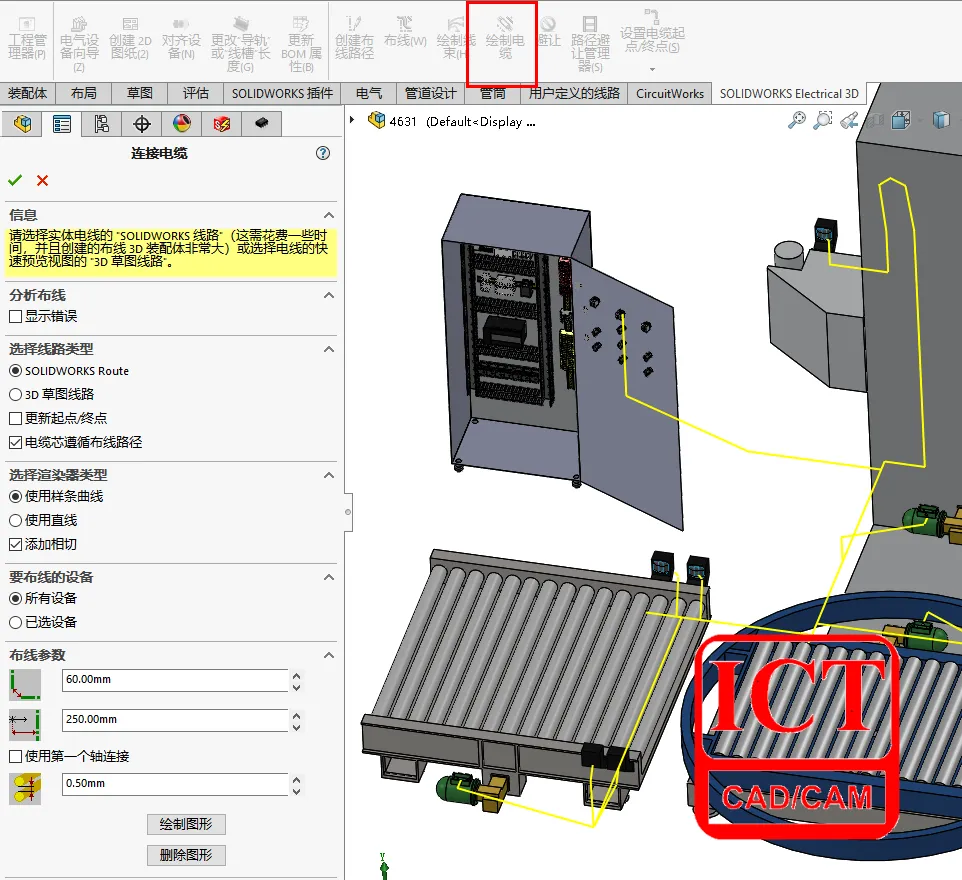

6.      设置适合的参数， 执行电缆布线，如图8所示；

图8

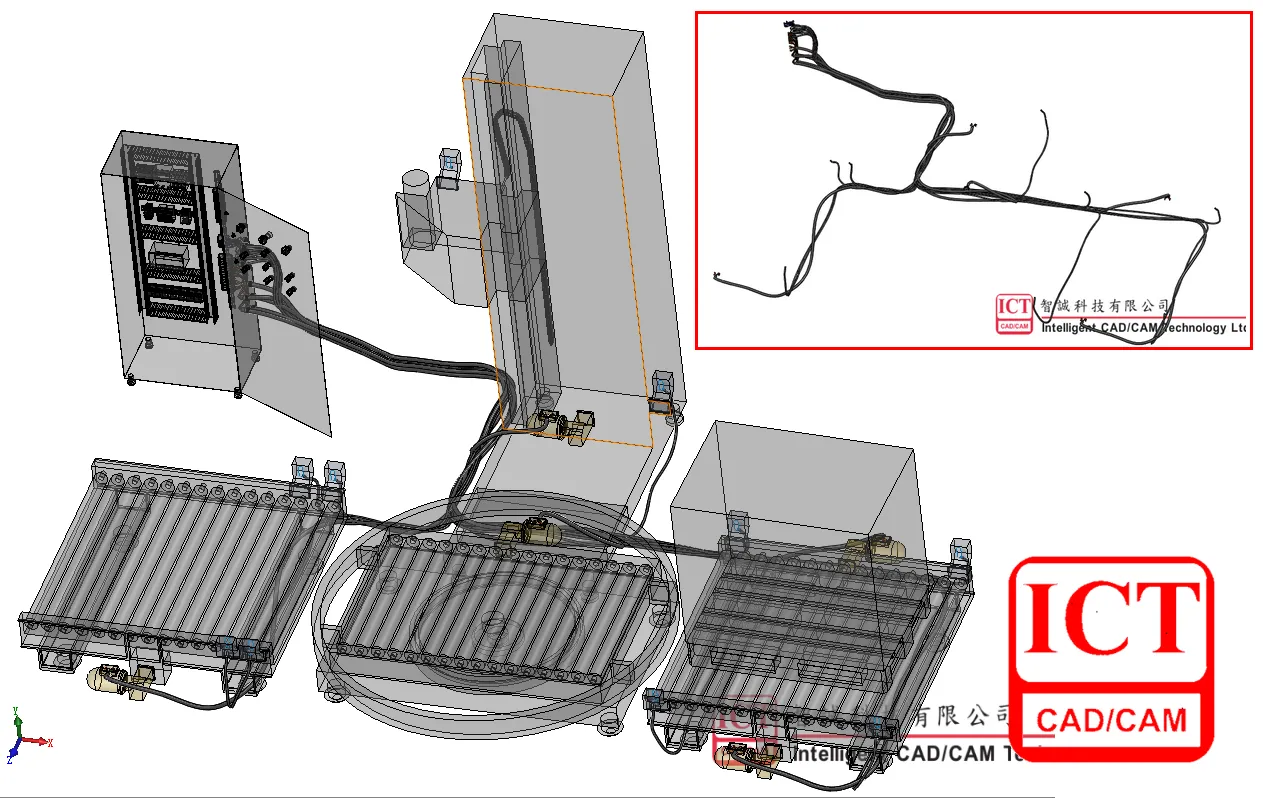

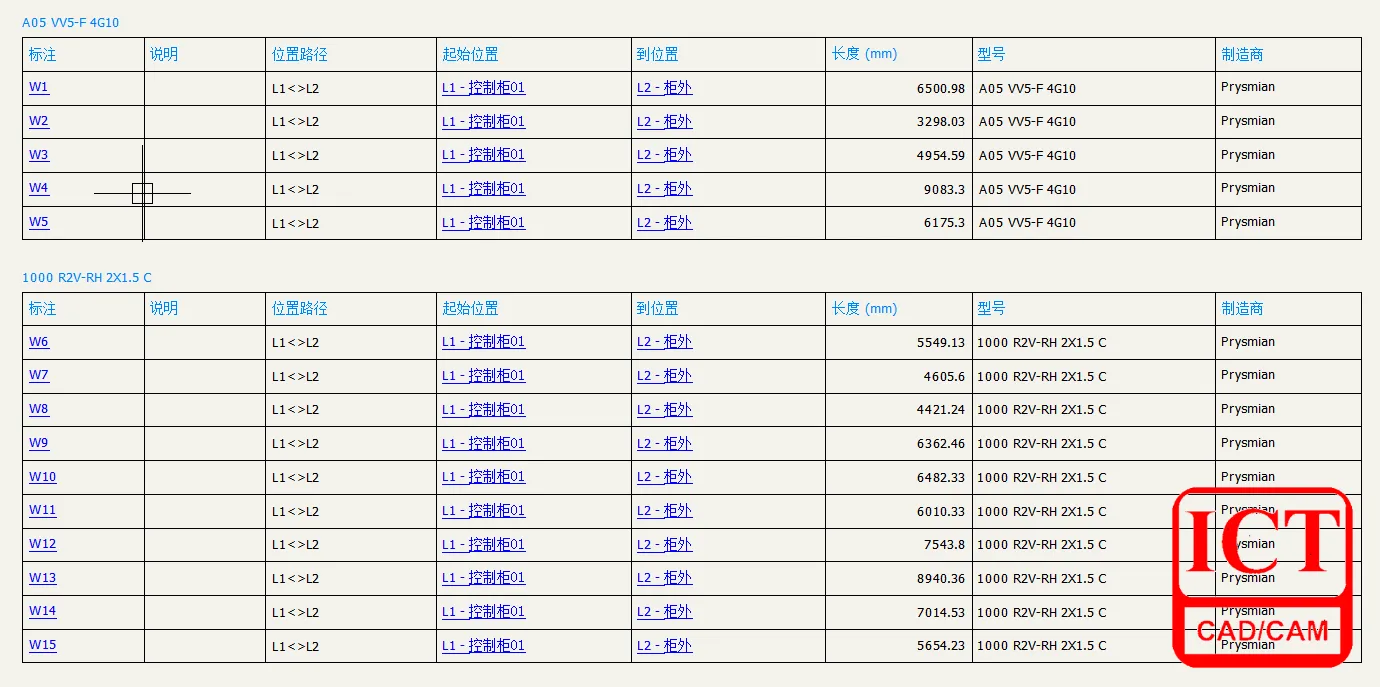

7.      布线结果和电缆清单，如图9，图10所示；

图9

图10

总结：利用SOLIDWORKS Electrical布线方框图和3D布线功能，可以在完成电气原理图，以及生产装配之前，模拟设备结构走线的路径，并得到线缆长度数据，用于采购和制线。
