SOLIDWORKS ECAD-MCAD 协作中的新增功能

协作是设计的关键方面之一，我们一直在努力使机械和电气设计师能够更无缝地来回交换模型，以审查更改并在需要时提供反馈。

SOLIDWORKS 2025 中的主要改进包括新的用户界面、接受 PCB 轮廓更改的能力以及从 MCAD 或 ECAD 端进行电路板修改的能力。此外，CircuitWorks 现在可用于 SOLIDWORKS Standard、Premium 和 Professional，从而实现双向协作。

CircuitWorks 是 SOLIDWORKS CAD 软件中提供的插件，可将 PCB 设计引入 SOLIDWORKS 生态系统，从而允许 ECAD 和 MCAD 团队之间进一步集成。CircuitWorks 是一种协作工具，使用户能够将 PCB 布局信息直接导入到他们的参数化 SOLIDWORKS 设计中，并在 SOLIDWORKS 中定义装配体，然后将其发送到您选择的 PCB 工具。

在这篇博客中，我想讨论我们在 3DEXPERIENCE SOLIDWORKS 和 SOLIDWORKS 中提供的 ECAD-MCAD 协作的最新增强功能，以及云服务功能交付更新，包括 R2025x FD01。此更新包括 CircuitWorks 对父子关联的支持、在 CircuitWorks 中撤消 MCAD 更改的功能，以及在系统意外重新启动时提供协作恢复功能。

在 IDX 3.0 中支持父子关系 – 在单个作中同步父和子。

使用 IDX 文件进行 ECAD-MCAD 协作时，轻松维护父子关系。

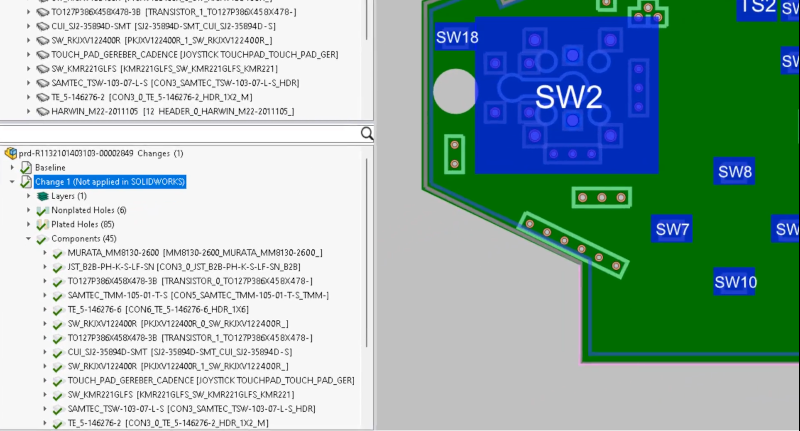

CircuitWorks 现在支持零部件和其他电路板项目之间的父子关联，例如，在与 IDX 3.0 文件交互时，允许进入、禁止显示、电镀孔和非电镀孔。您可以从 ECAD 或 MCAD 接受或拒绝对这些项目的更改，从而提供在单个作中同步这两个项目的能力。如果您在顶层接受或拒绝更改，则可以根据需要在较低级别同步这些更改，反之亦然。

在 MCAD 中修改父零部件时，所有相关的子项目都会在输出到 CircuitWorks 期间自动更新。

要使用此功能，请执行以下作：

1. 单击 CircuitWorks >工具> CircuitWorks 选项。

2. 选择 ProStep EDMD 并选择在 IDX 通信中使用父子关联。

能够覆盖先前的推送 – IDX 3.0 – 撤消不必要或不正确的 MCAD 更改，以保持 CircuitWorks 和 SOLIDWORKS 同步。

您现在可以在 CircuitWorks 中撤消最新的基于 IDX 的 MCAD 更改，并恢复到旧版本，只要电气设计师尚未开始处理这些更改。当 MCAD 提议更改时，如果 ECAD 尚未处理该任务，则可以在 EDMD 协作部分中撤消该更改。这会将 SOLIDWORKS 和 CircuitWorks 恢复到上次同步的状态。

此增强功能使 CircuitWorks 用户能够在 ECAD 实施之前检查和撤消 MCAD 更改，从而减少错误和返工，从而改善协作。

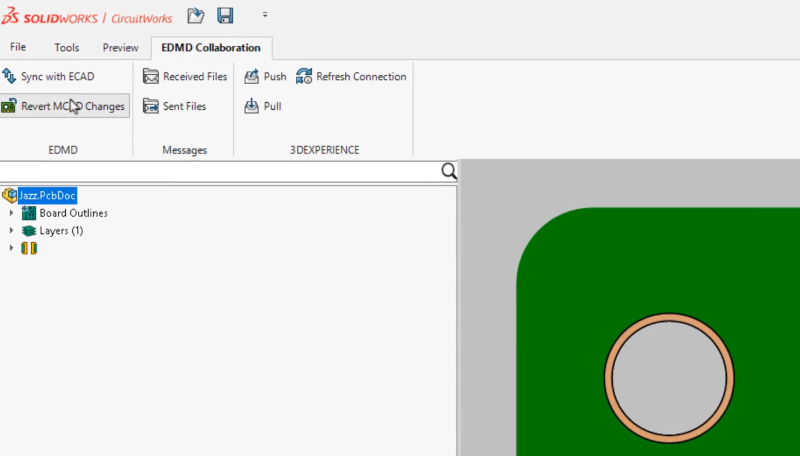

要还原 MCAD 更改：

1. 在 CircuitWorks 中，选择 EDMD 协作部分。

2. 单击 Revert MCAD Changes（还原 MCAD 更改）。

Automatic Collaboration Recovery – 在系统意外中断后恢复工作流程。

CircuitWorks 现在包括协作恢复功能，可让您在外部系统中断（如停电）的情况下恢复 ECAD-MCAD 工作流程。

您可以使用此功能重新打开协作中使用的 IDX 文件。要恢复协作，请打开 EDMD Collaboration 文件夹中的第一个备份文件（通过时间戳标识基线 .idx 文件）。这样可以保留您的工作流程并最大限度地减少中断。

要查看这些增强功能的实际效果，请在查看新增功能页面。
