SOLIDWORKS Electrical 电气原理图设计一年回顾&2025年预览

自 2022 年推出以来，Electrical Schematic Designer 已获得许多改进，每个主要版本和每个功能交付 （FD） 都提供了增强功能。FD 更新全年发布，以下是我今年的 10 大增强功能列表，包括产品结构支持、2D 控制面板中的自动气球、在端子排中使用电缆或电线的能力等等。

以下是我的前 10 名：

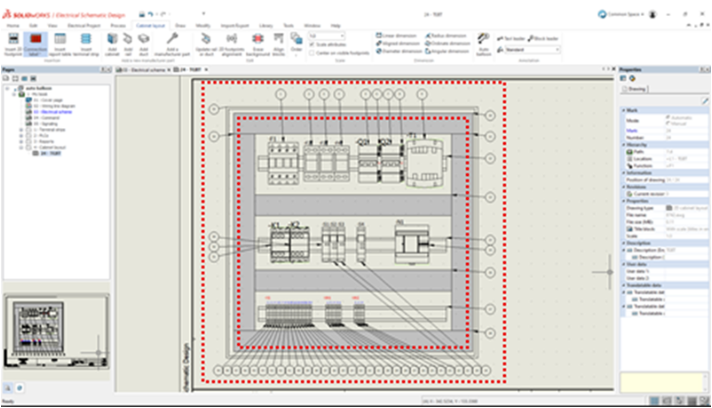

适合的自动缩放

SOLIDWORKS Electrical使用界面配置菜单中新的缩放至合适选项节省原理图编辑时间：“打开绘图时缩放至合适。此选项会自动缩放以适合您打开的任何原理图全屏大小。

当用户完成电气项目的工作时，他们通常会将其保存在原理图中工作的任何位置（通常放大到各种细节）。这个新的 Zoom-to-Fit 选项非常棒，特别是对于打开以前更新的电气项目的人来说，这样新用户就可以看到大局。全屏打开可减少点击次数和对示意图的调整，从而节省编辑时间。这在大型项目中的电气原理图之间移动时尤其有价值，因为每个原理图都将以缩放至适合模式打开。

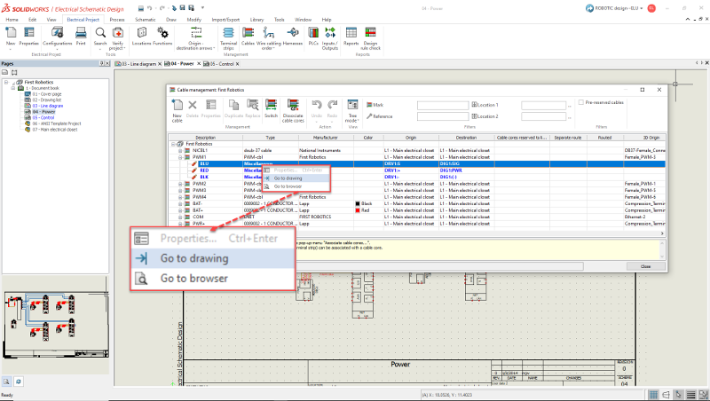

在您的设计中查找电缆

通过轻松查找电缆的能力加速电气设计更改。电缆管理已得到改进，能够从设计树中选择电缆或电缆芯线，并直接转到原理图中的使用位置。这是查找特定电线和电缆的有效方法，尤其是当您有数百张原理图时。您可以使用鼠标右键上的“Go to drawing option”（转到绘图选项）轻松跳转到特定的页面位置。

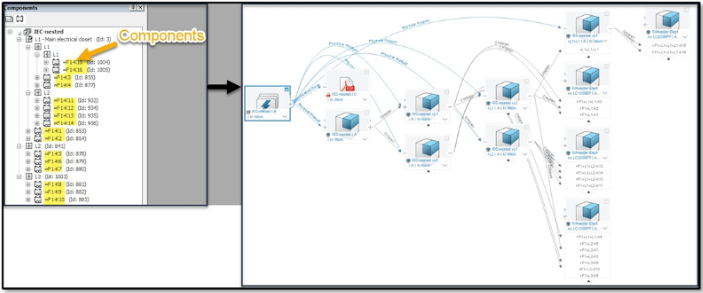

产品结构支持

好消息！现在，您可以将电气工程和设计的产品结构保存到 3DEXPERIENCE 平台。

尽管这来自原理图（仅限 2D），但它可以与 3D 机械设计中的产品结构相结合，其中包括作为产品结构一部分的机械部件，例如泵、水箱等 - 所有这些都在 3DEXPERIENCE 平台上进行。

由于基于原理图的电气产品结构与机械产品结构相结合，因此设计更改会自动更新整体产品结构。这样就无需在每次进行设计更改时，无需进行容易出错的手动操作来组合来自不同电气和机械设计工具的输出。

然后，其他设计团队成员可以使用 3DEXPERIENCE 平台上的其他工具（包括 Product Structure Explorer 应用程序、Relations 应用程序等）查看您产品的整体产品结构。

使用 Product Release Engineer 角色创建统一的电气和机械物料清单 （BOM），以全面了解构建产品所需的内容。然后，这些工具提供了通往 3DEXPERIENCE 上其他功能的门户，包括流程和制造规划。

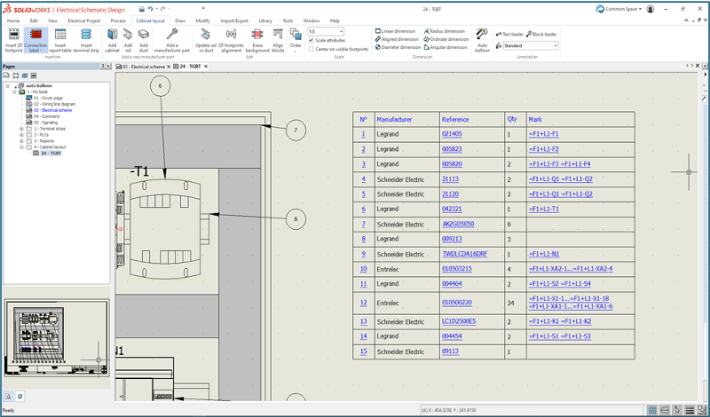

2D 控制面板中的自动气球

通过将自动零件序号插入 2D 橱柜布局图中，加快创建出色的电气文档的速度。只需单击 Cabinet Layout > Auto Balloon，然后选择要在其中插入零件序号的绘图视图。

通过从预定义选项和零件序号排列 （如零件序号的圆形、方形或线性阵列） 列表中选择自动零件序号引线样式，进一步优化文档。如果文档包含一个报表，您还可以插入一个报表。与报告中的零件关联的零件序号数显示在单独的报告模板中。

缩短 Electrical 报表中的链接

简化和阐明包含元件标记范围的电气报告，而不是列出所有标记。例如，您可以将值范围控制为 “X1...X7“，而不是列出所有七个组件标记，使报告更短、更易于阅读。

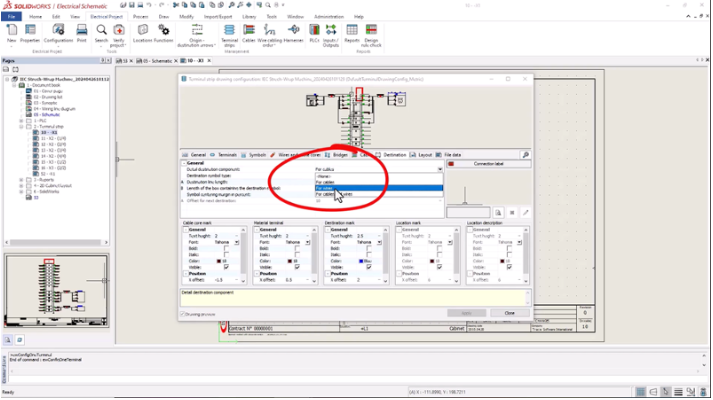

带电缆或电线的端子板

通过现在启用电线或电缆连接，加快电气端子排的文档记录。电气端子条具有更大的灵活性，因为在进行条形连接时可以使用电线或电缆，或同时使用两者。

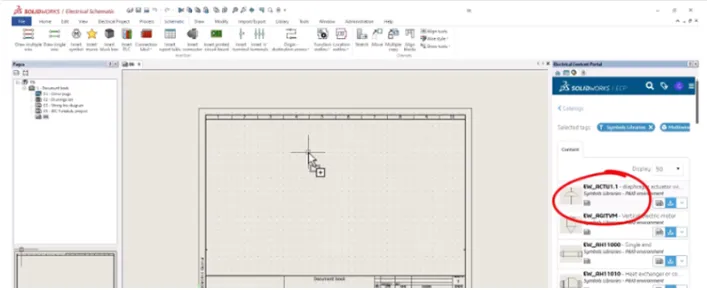

从 Electronic Content Portal （ECP） 拖放

通过将内容拖放到 Electrical Schematic Designer 图形区域的功能，更快地创建新的电气设计和库。

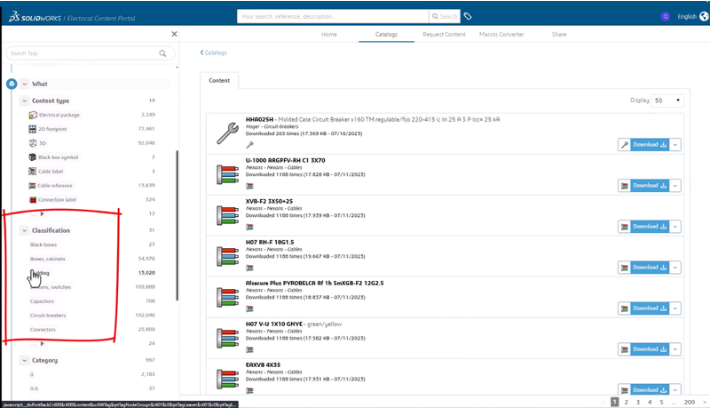

在 Electrical Content Portal （ECP） 中扩展了 6WTag 的使用

通过按日期和类别搜索的功能，更快地查找电气内容。ECP 中的 6WTags 搜索功能现在包括按分类搜索的选项，例如连接器、断路器等。您还可以按日期（包括月份和年份）进行搜索。

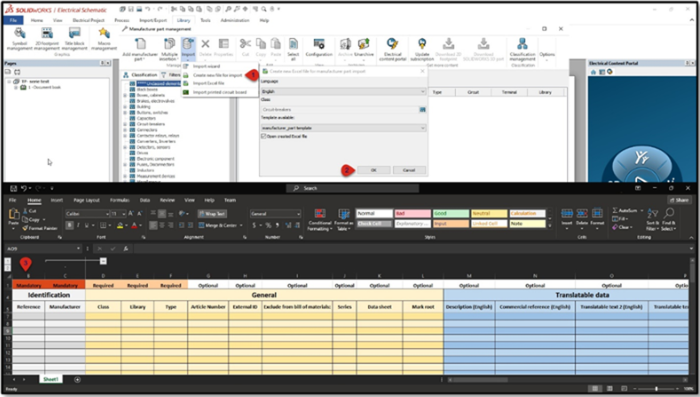

基于 Excel 的内容导入

使用基于 Microsoft® Excel 的模板（可针对不同的电气分类类型进行自定义），选择导入包含完整详细信息的现有或新电气内容，从而加快导入新的和现有的电气内容。例如，您可以导入零件的电路和端子信息，以及电缆的电缆芯信息。

这种增强的模板方法提供了一种将制造商的零件信息导入到库中的灵活方法。

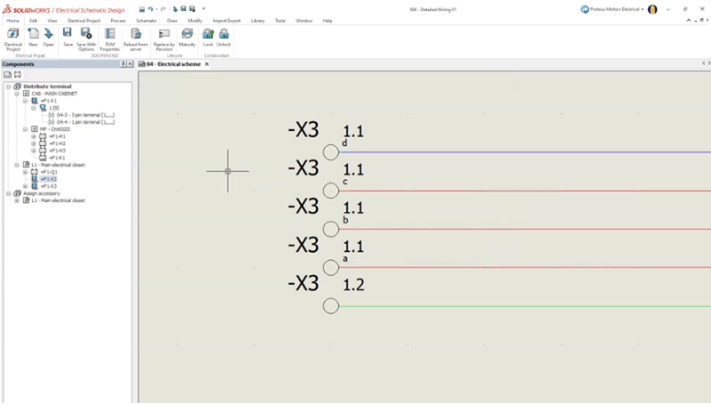

添加分布式终端功能

使用分布式端子工具将符号链接到特定电路和引脚，从而简化电气原理图中复杂端子布置的描述，从而通过精确的符号到端子映射来提高设计精度。它为动态电路和引脚选择提供了直观的界面，确保精确的符号到端子映射，并提高了设计精度。

您可以使用此工具更改符号连接点和元件电路端子之间的关联。请注意，仅当元件为端子类型时，此工具才可用。

如您所见，Electrical Schematic Designer 中有很多新功能！要了解更多信息，请联系智诚科技ICT获取最新更新。本博客介绍了今年的 FD 更新：R2024x FD01-FD04 和 R2025x GA 已于 11 月更新完成。

请参阅我的最后一篇博客，了解各种 SOLIDWORKS 2025 ECAD 解决方案的增强功能。

Electrical Schematic Designer 的新年将带来什么？

作为先睹为快，我们将在 2025 年 2 月的 R2025x FD01 中对连接器和其他零部件进行更多增强，并针对初夏推出新的 3DEXPERIENCE SOLIDWORKS Electrical 3D 角色！我迫不及待地想告诉你更多！
