DraftSight尺寸标注技巧

DraftSight是一款用于创建、编辑、查看和共享 DWG、DXF、DGN文件的生产力工具，其兼顾了易学易用、轻量化等优点。以下分享关于DraftSight尺寸标注方面的使用技巧。

n  快捷尺寸标注

虽然在许多同类CAD软件中，调用命令的方式往往是键盘快捷键，但在DraftSight中，可以使用鼠标笔势调用标注命令。通过滑动鼠标右键即可执行命令，效率可以与键盘快捷键相媲美，同时，与记忆诸多的键盘快捷键比会更加省心。

n  高效尺寸公差编辑

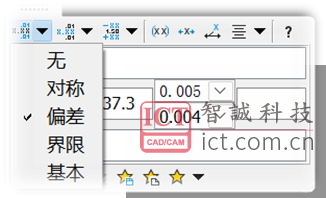

在标注重要尺寸时，通常需要注明尺寸的公差值。在DraftSight中附带尺寸调色板工具，鼠标指向尺寸的图标即可显示尺寸调色板，可以以直观且便捷的方式对尺寸设置尺寸公差。使用过SOLIDWORKS工程图的用户会感觉到非常熟悉。

n  高级标注编辑功能

针对常规的尺寸公差标注，我们可以使用调色板，但在尺寸需要标注配合公差时，或者需要进行复合的尺寸公差设定时，则需要使用 编辑标注 功能。此功能可以让用于以高度自由的方式定义尺寸标注的样式。

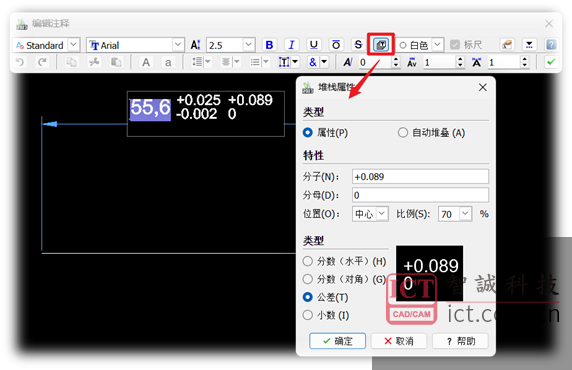

比如设置尺寸的配合公差，可以在编辑注释中，可多次设置堆叠形式的文本以实现为尺寸添加配合公差的目的。

n  尺寸样式

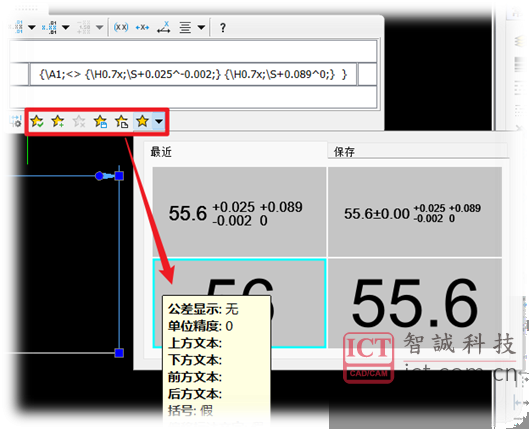

对于相同的尺寸标注样式，如精度、公差值等，在设定一次后可以保存到图纸中，在后续尺寸样式设置时直接应用。也可以将样式从该张图纸中导出，并导入到其它图纸以快速应用尺寸样式。

以上是DraftSight尺寸标注方面的技巧，关于DraftSight的其它使用技巧，可以关注代理商智诚科技ICT。
