SOLIDWORKS 如何标注曲面的最大轮廓

在标注工程图的过程中可能会遇到的这么一个问题，一些曲面零部件在标注最大尺寸时，无法捕获相切点或者边缘的顶点，为此我会在此文章提供三种标注的方法，适合用于不同的情况。可根据自己的情况选择不同的方法进行标注。

这种由样条曲线做边缘的模型正常标注时，会出现由所选项目无法生成尺寸标注，原因是样条曲线没有最大的边缘点和相切点，所以用智能尺寸时无法标注

方法一

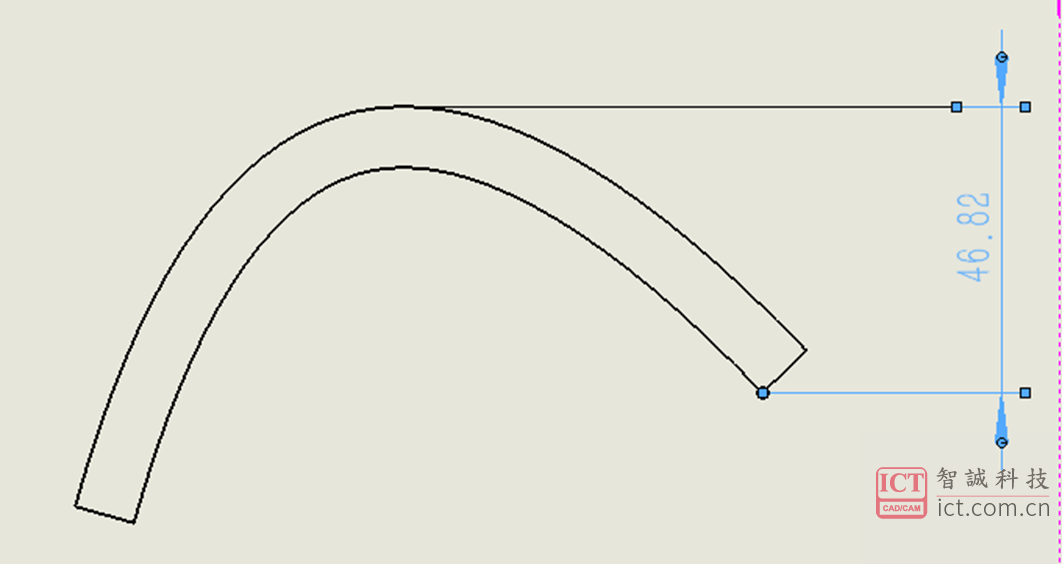

A：在工程图状态下，使用草图直线工具，绘制一个直线，再标注尺寸如图所示

缺点：如果不是中点的情况下，很难捕捉到最大尺寸点。

方法二

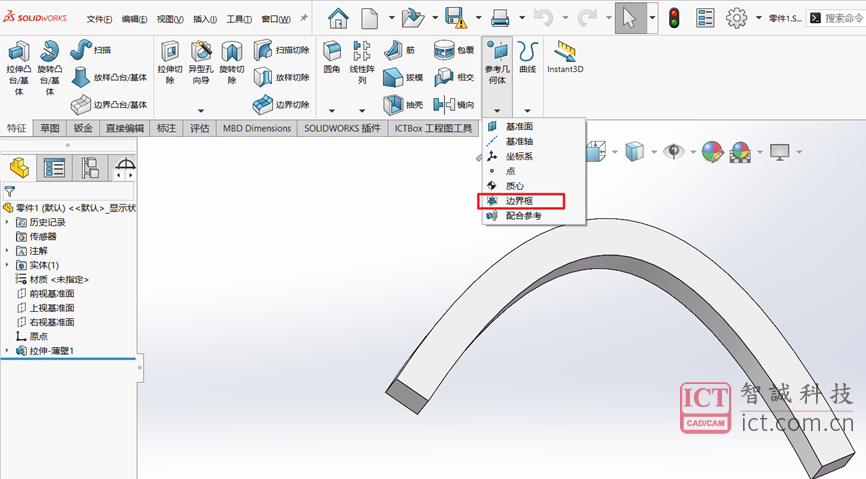

A：在编辑零件状态下，使用特征选项卡的边界框，如图所示

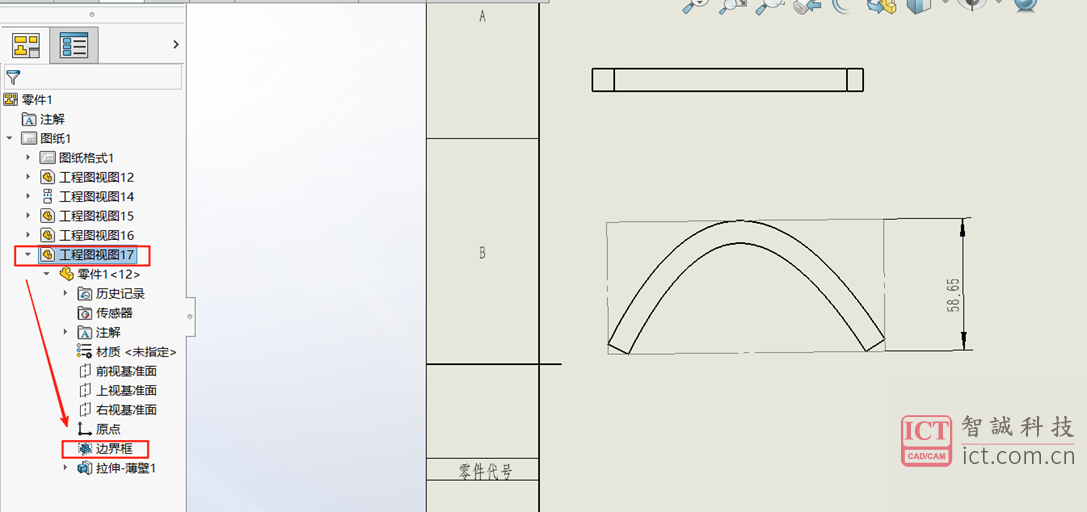

B：切换到工程图状态，展开工程图视图，选择边界框显示，再用智能尺寸进行测量

缺点：只能标注最大尺寸，其他尺寸无法用这种方法标注

方法三

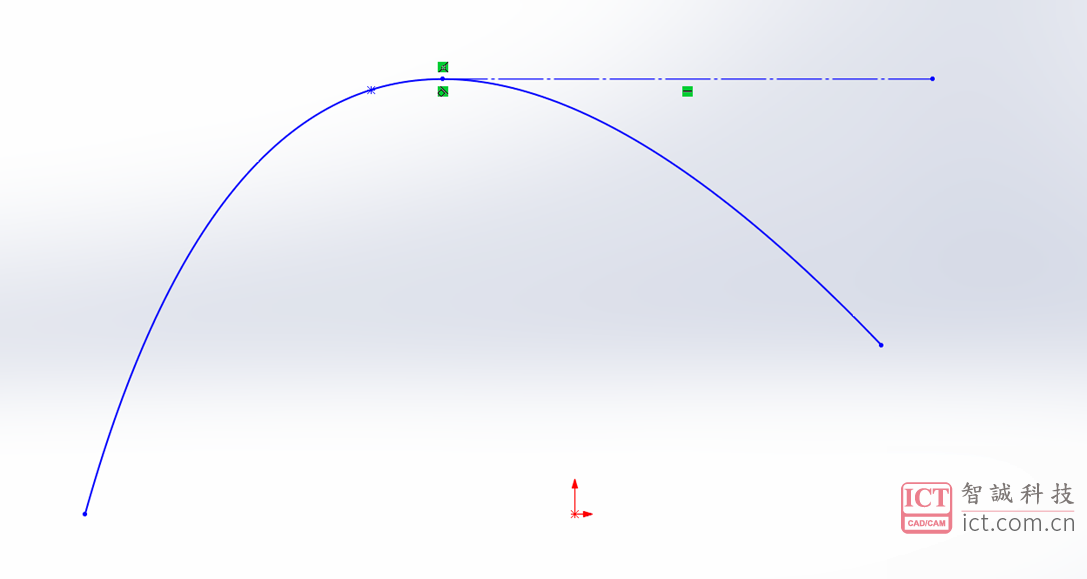

A:在草图的状态下绘制一根虚线，与样条曲线的边缘相切或需要标注的地方，如图所示

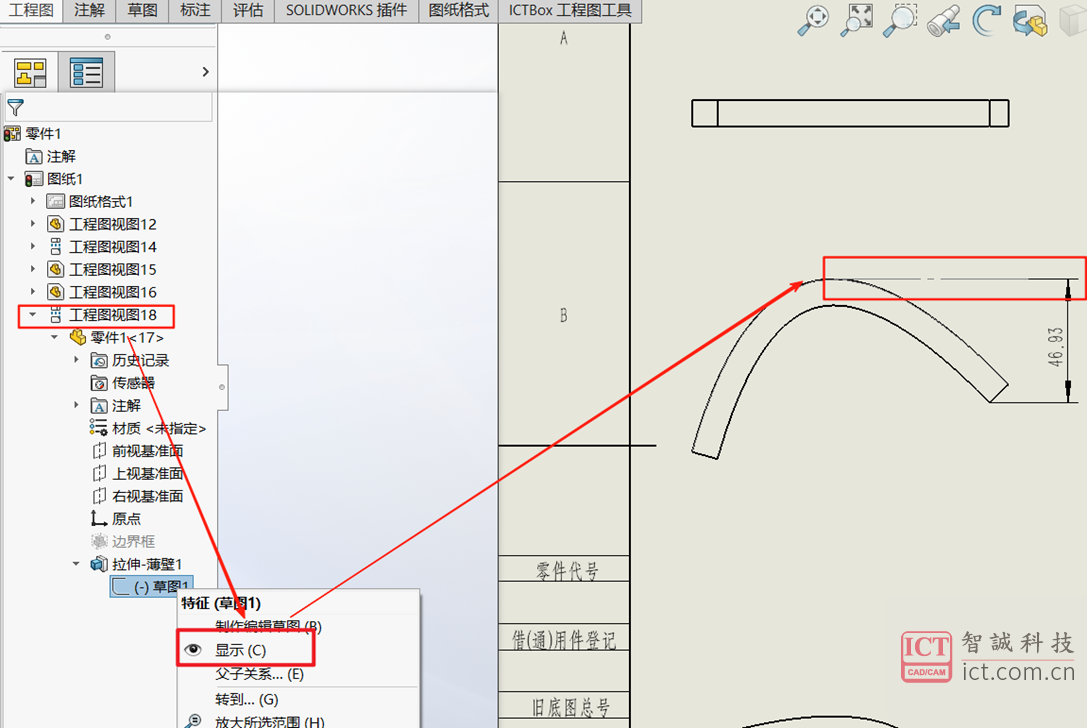

B：切换到工程图状态下，展开工程图视图选取草图显示，在工程图上选取直线进行标注，如图所示

缺点：需要在草图中绘制辅助线条。
