SOLIDWORKS Composer交互动画制作技巧

我们通常可以用SOLIDWORKS Composer制作我们的技术文档说明书截图，装配指导手册，或者结构演示动画，售后维修动画等，SOLIDWORKS Composer可以说在公司内无论售前售后都可以对其进行使用。那么今天我们就其交互功能技巧进行探究。我们以一包装方案为例，当我们要做纸箱包装方案面向客户做宣传推广时候，如果可以制作成交互式文档会更加吸引人，从而达到更有效的宣传推广产品作用。

我们可以通过SOLDIWORKS Composer作者中的 2D文本选项，将2D文本添加到SOLIDWORKS Composer 界面中，当点击此文本时候，在左下角会弹出文本属性，通过文本属性我们可以设置字体颜色，字体大小，边框类型，边框填充颜色等。

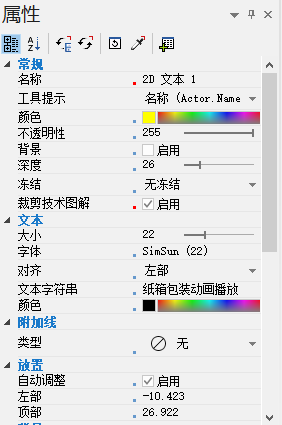

下图为点击界面中文本后所产生对应的文本属性栏：

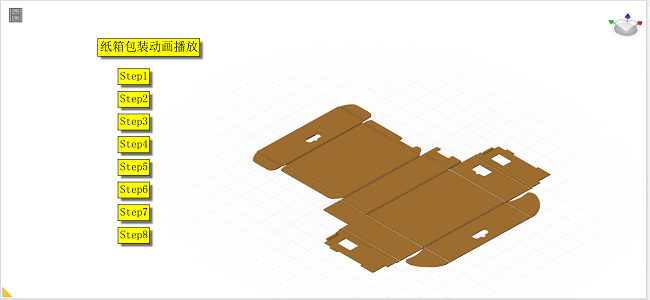

Composer 2D文本添加完成后通过属性可以调节出其标准外观如下图所示，那么我们如何让这些2D文本关联到我们的动作上呢？

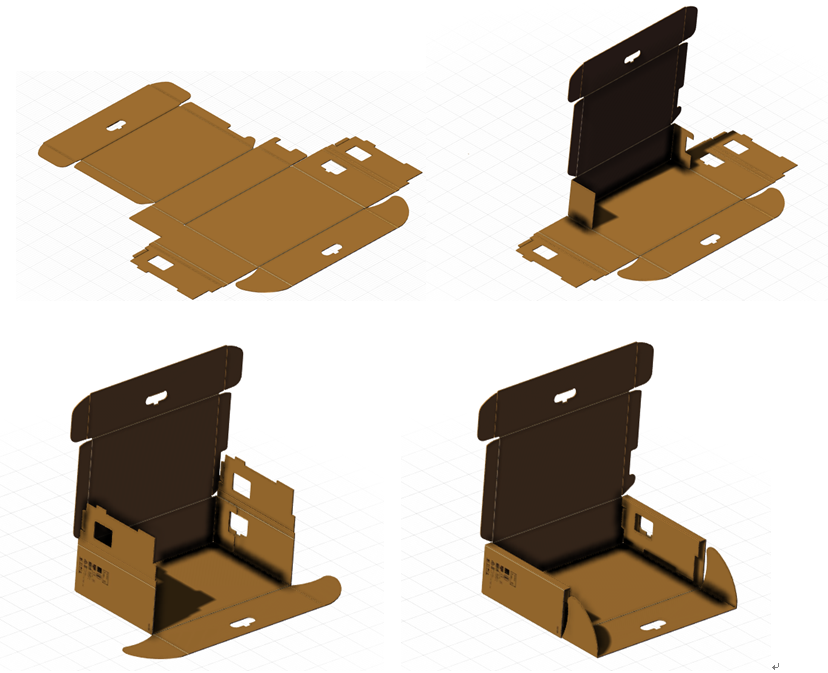

如果要让2D文本关联到模型动作上，首先我们要为此模型添加动作，动作顺序如下图所示：

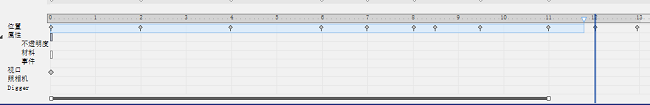

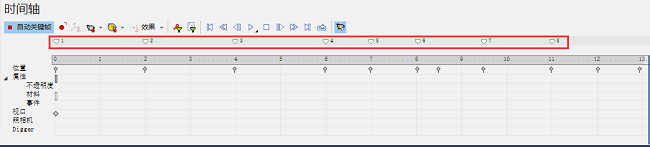

做好的动作关键位置对应和属性的关键帧都记录在时间轴上，如下图所示，这些动作当前如果点击播放他们会从头播放到尾，且与我们的2D文本无交互关联，那么这些交互关联要如何制作呢。

我们当前想做出的效果是点击 Step1~Step8 分别会有不同的动作产生，制作方式为：
1、在时间轴上方空白处，点击鼠标左键生成对应标记，确保每一个标记对应纸箱的一个动作

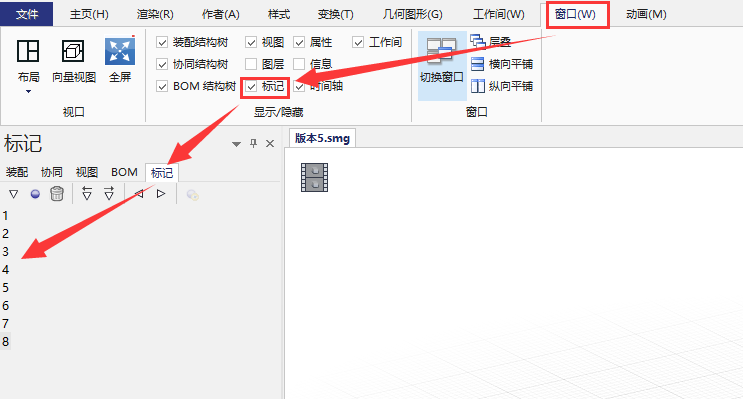

我们可以在窗口选项中调取这些标记，并查看到其对应的12345678标号，确保标记添加完成。

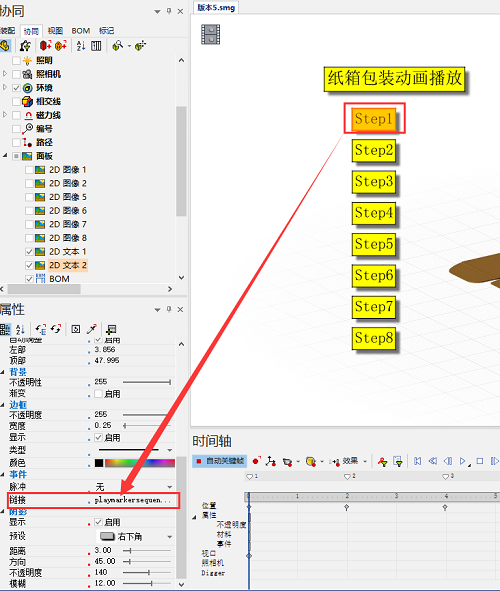

这样我们时间轴上既有标记，视图窗口中也有2D文本，我们接下来就可以将这些2D文本链接到标记动作，链接方法是，点击2D文本 “Step1”__显示属性__查看“事件”

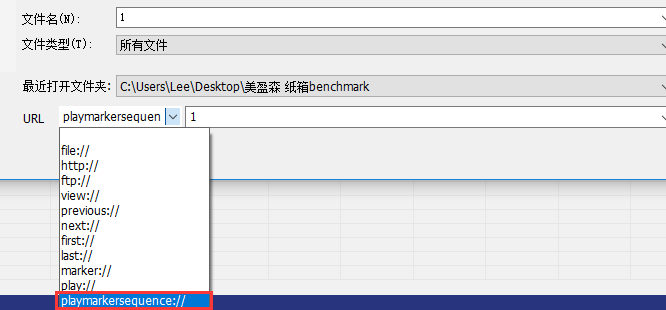

2、在事件链接窗口中选择“playmarkersequence：//” 即为某个时间段的动作时间（在两个标记之间）

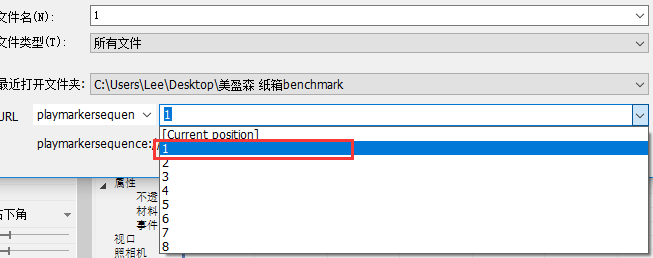

在URL中选择对应标记区间段，这样，此标记时间段动作便与我们的2D文档“Step1”相关联：

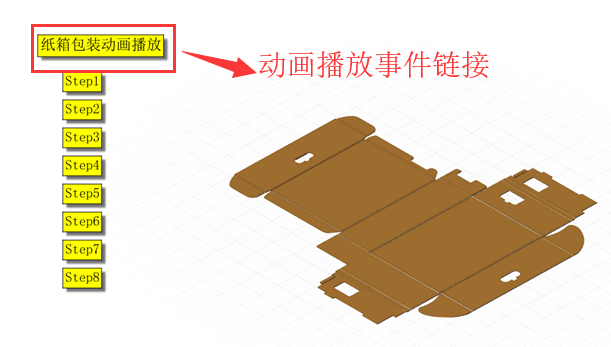

相同的方式，我们为“Step2”~“Step8”分别添加标记链接 ，这样整体交互动作便可完成。我们点击哪个步骤2D文本，对应步骤的标记动作就会被触发，产生交互式动画效果。上述方式为交互式内容，点击一次“Step number”，动作发生一次， 那么当我们想整体播放动画的时候，可以对“纸箱包装动画播放”进行动画链接。

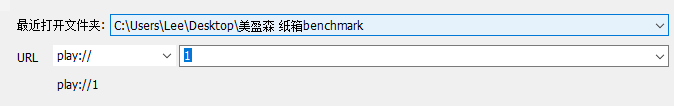

点击2D文本“纸箱包装动画播放”，在事件链接中链接“play”（即播放的意思）和标号“1”（即从第一段播放的意思）

3、视图中链接交互式视图切换，首先先选择视图窗口左上角的影片logo ，对其进行点击，其会切换到视图窗口，当切换到视图窗口后，动画时间轴会自动冻结

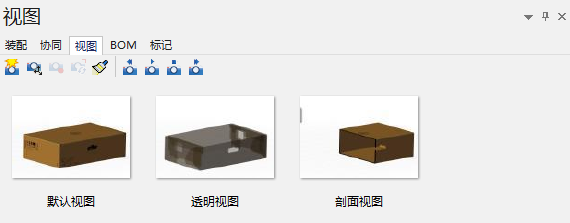

然后创建三个视图“默认视图”/“透明视图”/“剖面视图”

视图创建完成后，我们要按住ctrl键＋“透明视图”/“剖面视图” 并将其分别拖入当前视图的纵截面，并将外部添加的jpg格式图片添加到视图中（第三项影片图像视图），这样子我们就成功的添加了视图链接，即当我点击屏幕中“透明视图”图标时候，界面就会切换到“透明视图”中，当我点击视图中“剖面视图”图标时候，界面就会切换到“剖面视图”中，两个视图链接为自带事件链接。接下来我们要给第三项影片图像图片添加链接：

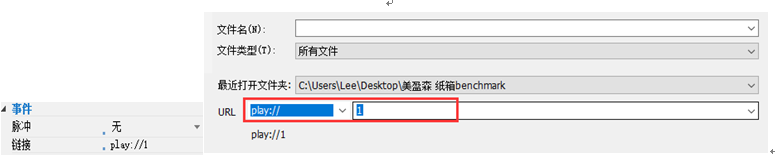

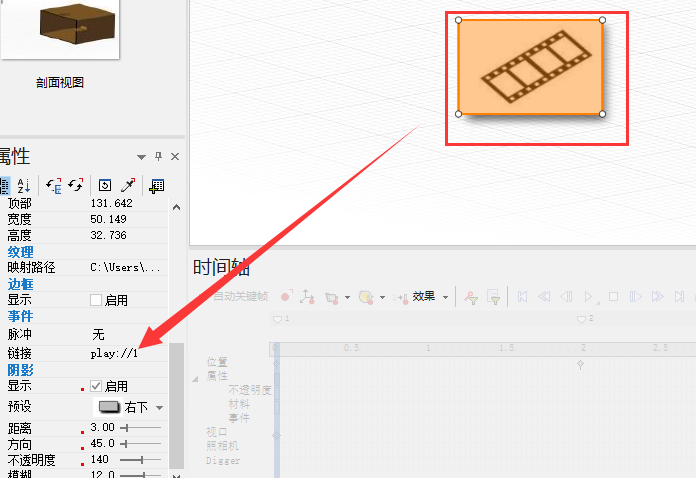

选择影片图像图片，并对其添加事件链接，这里的链接，我们的目的是要把当前视图界面切换到动画播放界面，所以我们链接的事件可以为“play”“1”

确保当前图片链接事件为动画播放，即可完成图片窗口到动画窗口播放的切换。

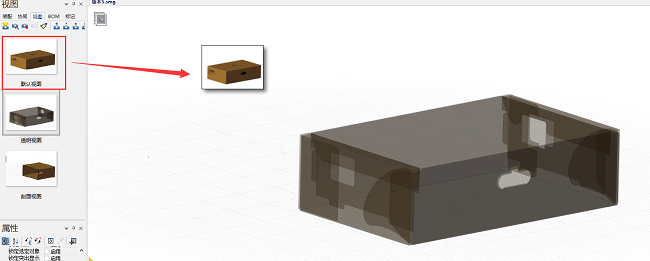

针对于视图切换过程中，我们要考虑到一件事情就是，当我们把默认视图界面切换到透明视图中，我们也需要反向切换回来，那么怎样做得到呢？我们激活透明视图，并且通过ctrl键＋默认视图 并将其拖入到透明视图窗口中，这样，我们可以在默认视图中切换到“透明视图”，也可以在“透明视图”中切换回默认视图。

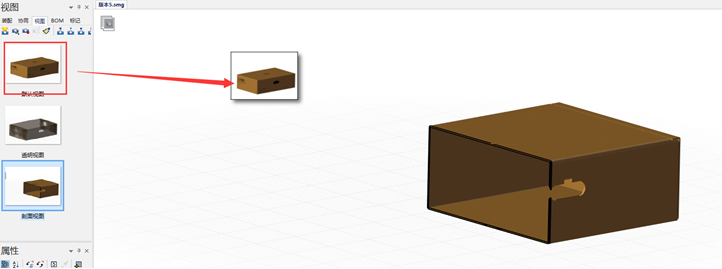

同样的道理剖面视图中也加入“默认视图”的链接，方便两者反向切换。

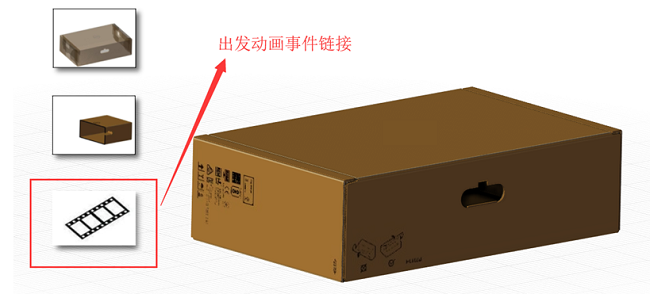

通过上述的操作，我们可以做到三个视图彼此间的交互式切换，也可以做到视图切换到动画，通过选择带有 影片logo的动画图片 出发动画事件链接

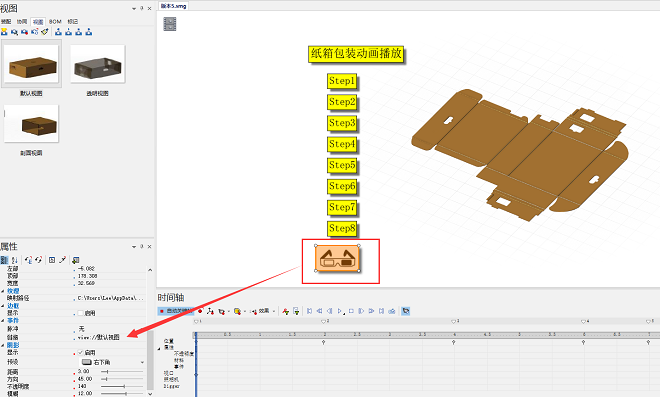

那么，我们如何把动画界面再切换回视图界面呢。这也是我们要做的最后一步，因为我们要保证我们的视图与视图间，视图与动画间的双向切换。为了实现动画界面在切换回视图界面，我们需要在动画初始关键帧位置处添加一张图片（外部导入素材），如下图红框内所示，并将其事件链接为“默认视图”，这样每次当我们点击此图片的时候，都会触发“默认视图”的激活状态，从而实现一个完整的交互文档。

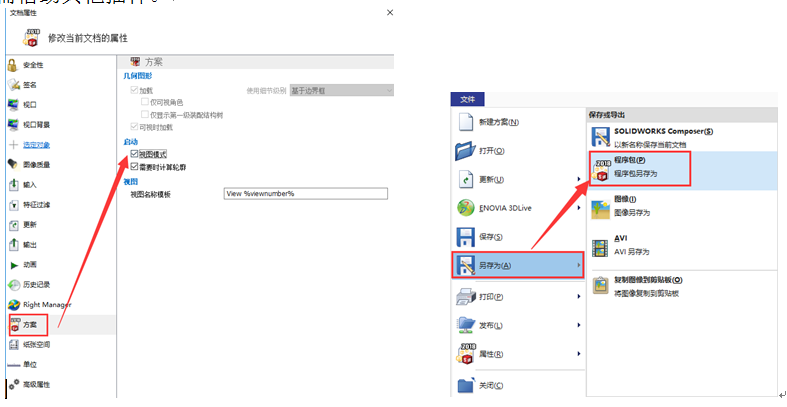

针对上边的操作，我们可以完成一个完整的交互动画，通过输出，另存为.exe程序包（输出前选择文档属性_方案__启动 视图模式，这样，生成的exe交互式方案开启后会先呈现出视图模式，在视图模式中可以切换器动画模式），这样，我们的交互式文件就可以在windows系统上进行查看，无需借助其他插件。

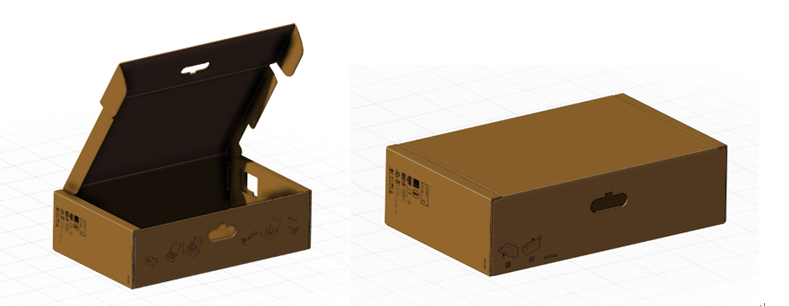

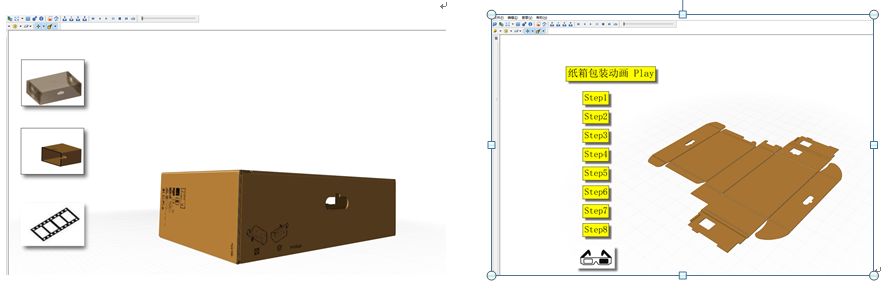

开启交互式exe文件呈现为视图模式，分别点击视图内三个图标可以切换为“透明视图”/“剖面视图”/“动画播放”（右侧图片呈现）：

以上是我们结合一个小案例介绍的SOLIDWORKS Composer交互式应用，SOLIDWORKS Composer可以帮助您的组织（包括非技术用户）利用3D CAD数据创建可清晰有效地呈现最复杂产品的动态形内容。简单而直观的界面为您提供方便的工具，使您可以轻松地使用已完成的三维数据，制作创新的三维互动市场营销相关材料、产品手册、装配指令和培训材料。
