网红仿真SOLIDWORKS Flow Simulation —— 自由液面

今天我们来介绍一下Flow Simulation 2018的新功能——自由液面。自由液面让您能够使用两个不混溶流体之间的自由移动界面模拟流，如气体-液体和液体-液体。在我们现实当中最常见的是水的流动，因此我们就用水的流动为例子，对Flow Simulation进行设置。

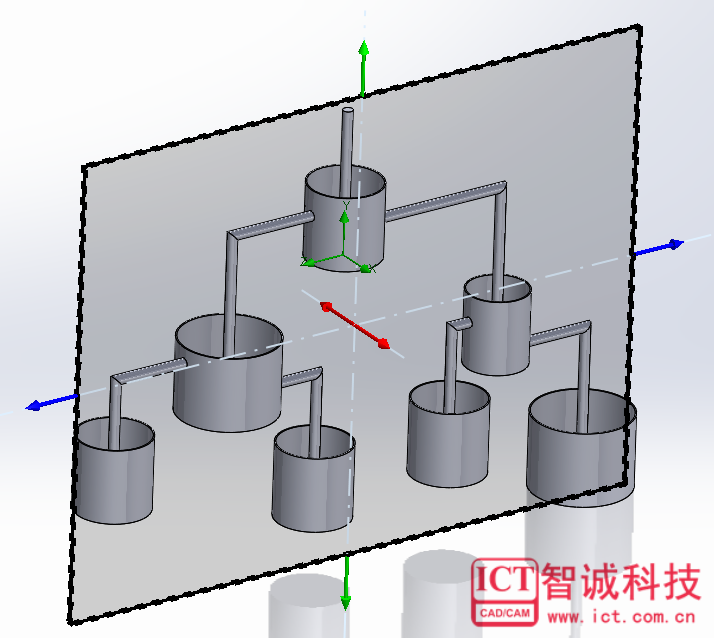

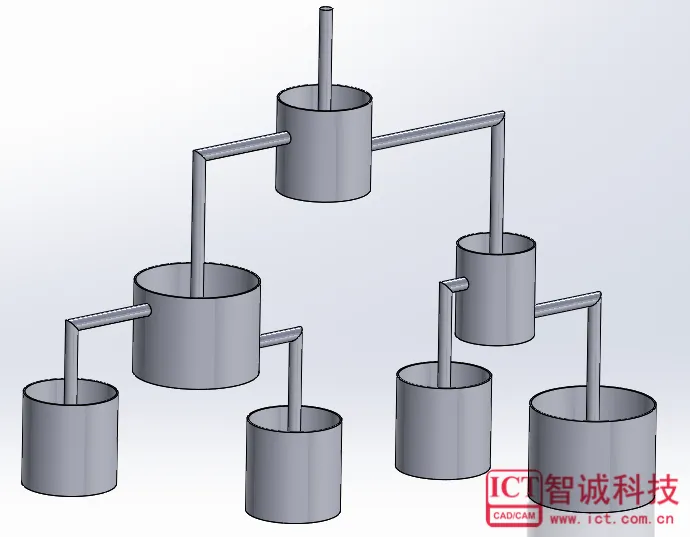

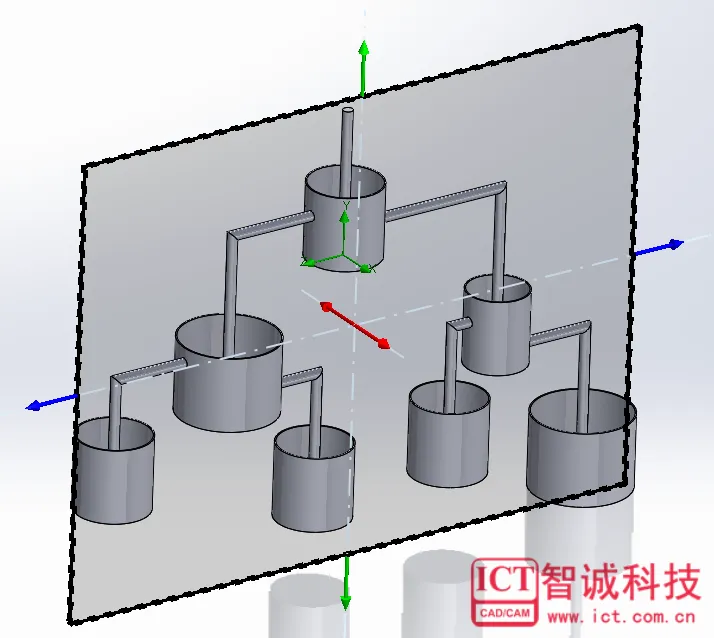

首先我们的模型使用网红模型，水沿着管子往下流，考察那一个杯子先满？

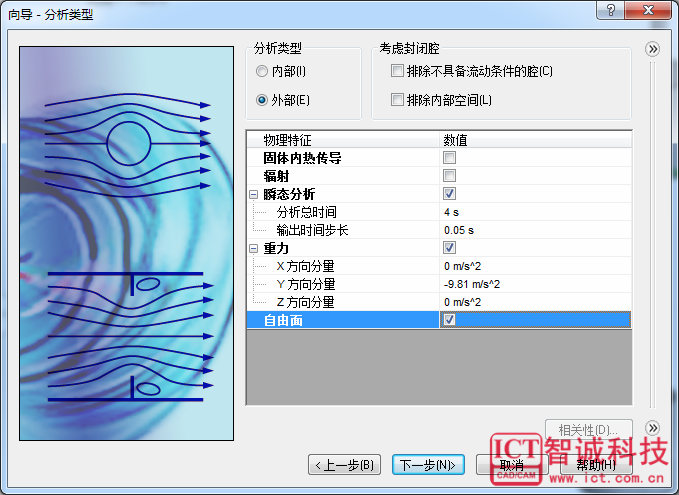

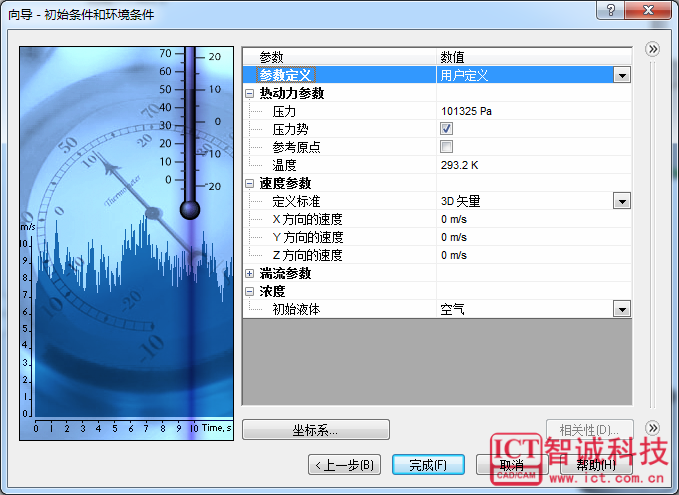

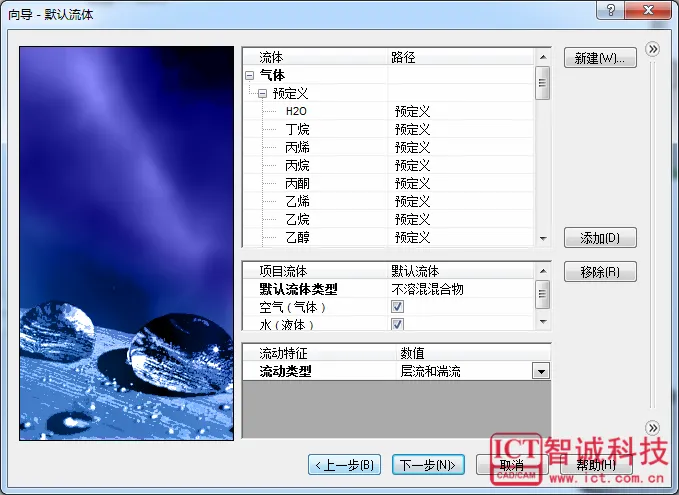

我们使用Flow Simulation的向导功能进行快速设置。快速设置分析类型、流体材料、初始条件。注意：这里初始液体选择空气。

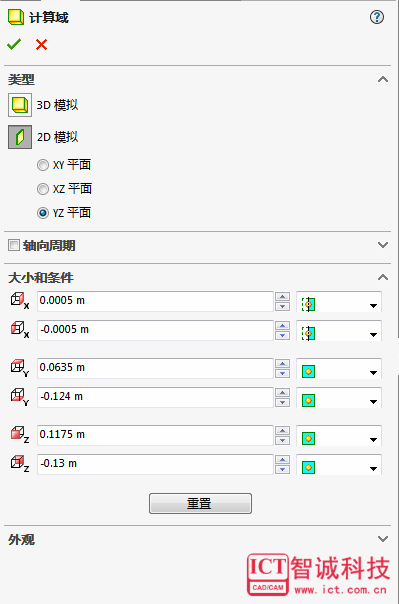

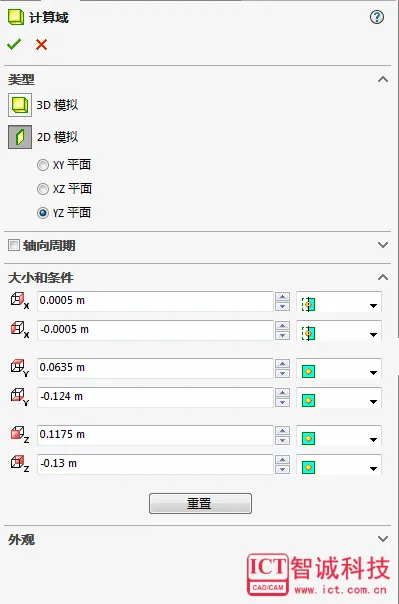

然后调节外流场的计算域。在这里我们使用2D模拟来简化我们的分析流场。这一步我们主要是调节计算范围。

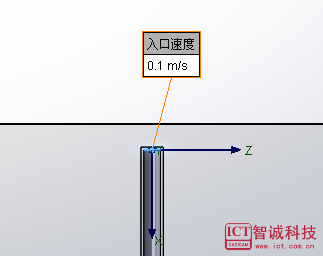

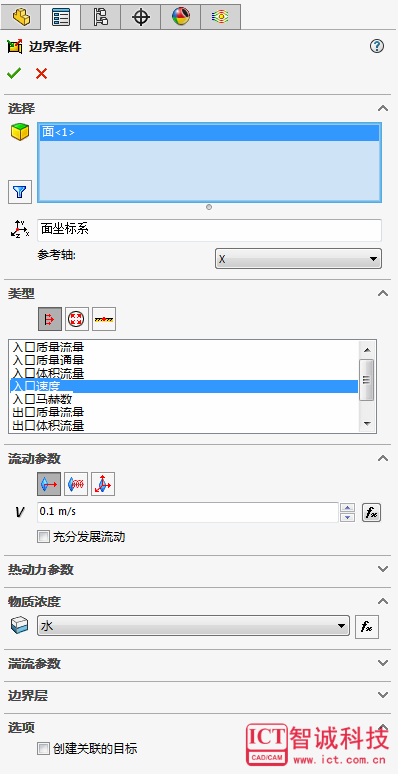

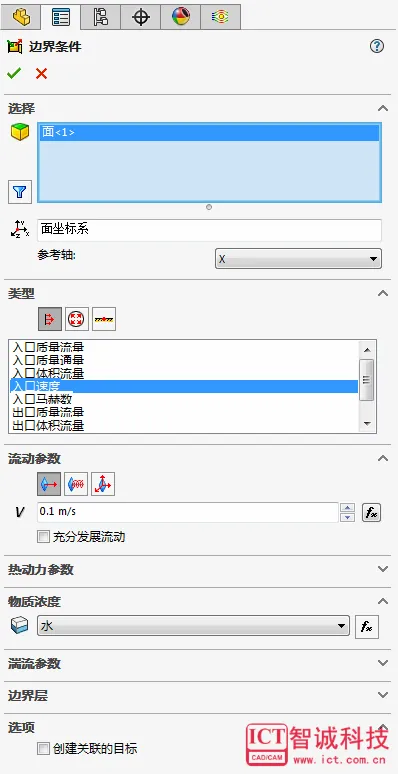

接下来我们设置边界条件。水流速度为0.1m/s。注意这里的物质浓度选择水。

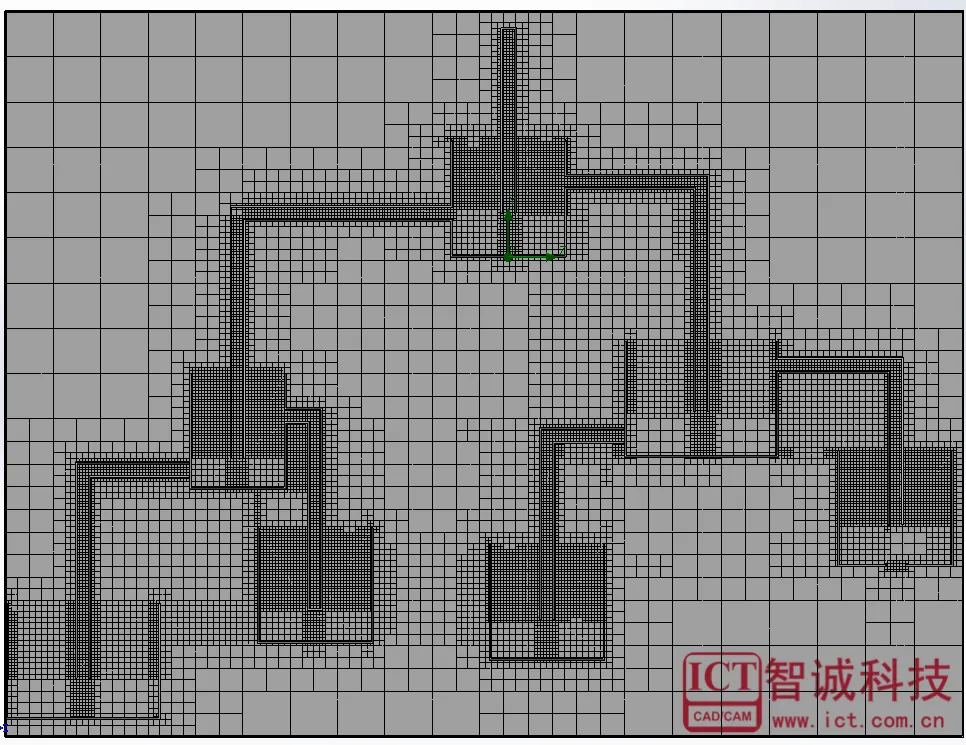

最后我们调节一下网格，在这个算例里我们选择6级网格。

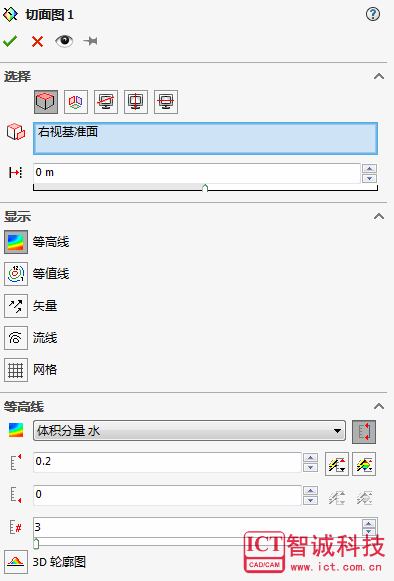

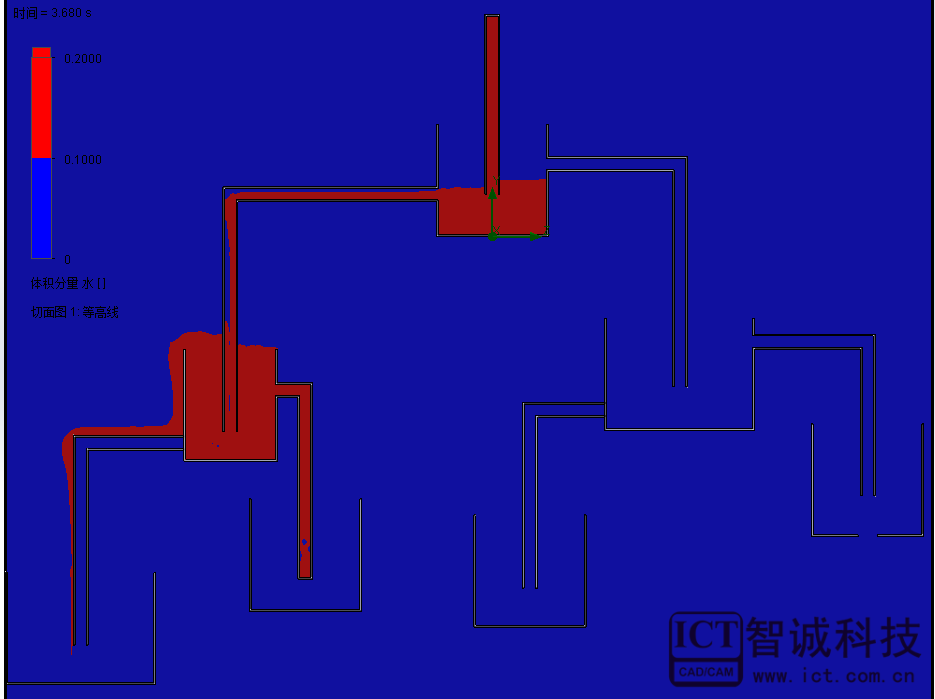

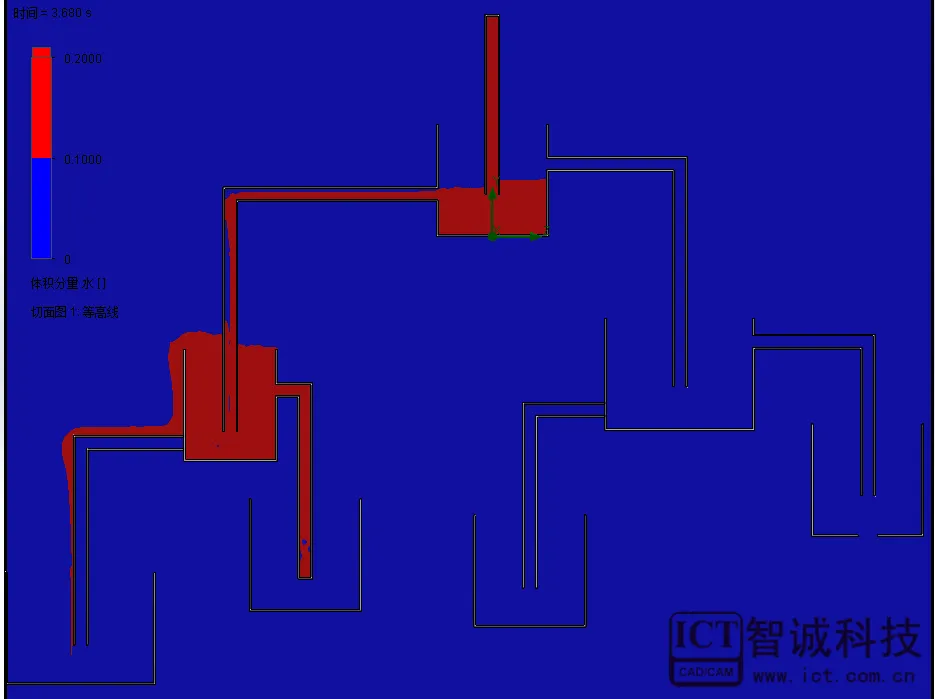

在设置好网格后，就可以进入计算，计算完后我们要让让水流起来了。首先我们需要设置一个切面图

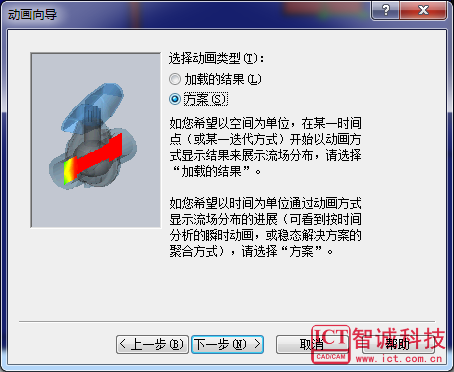

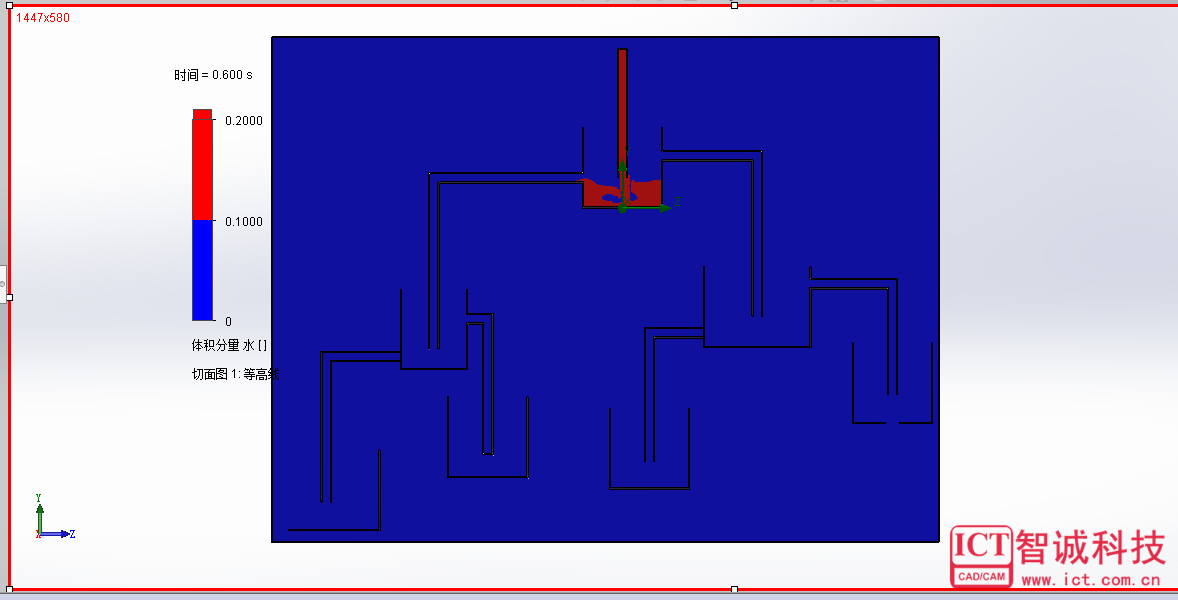

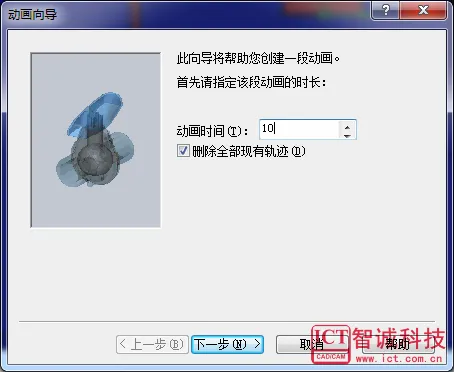

然后选择Flow Simulation的动画功能去实现瞬态结果的查看。

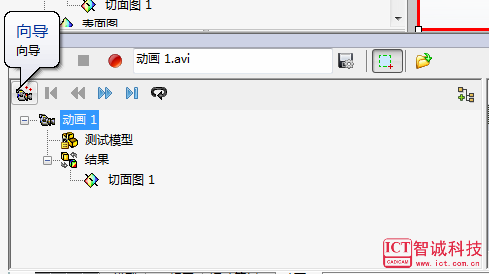

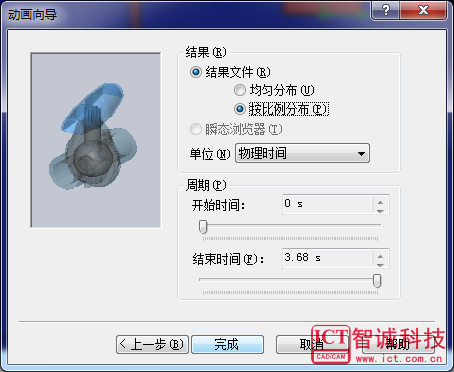

向导设置：

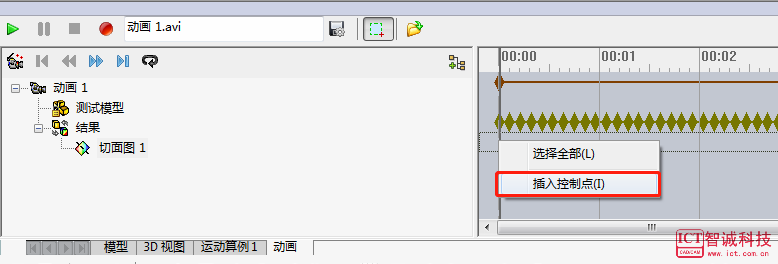

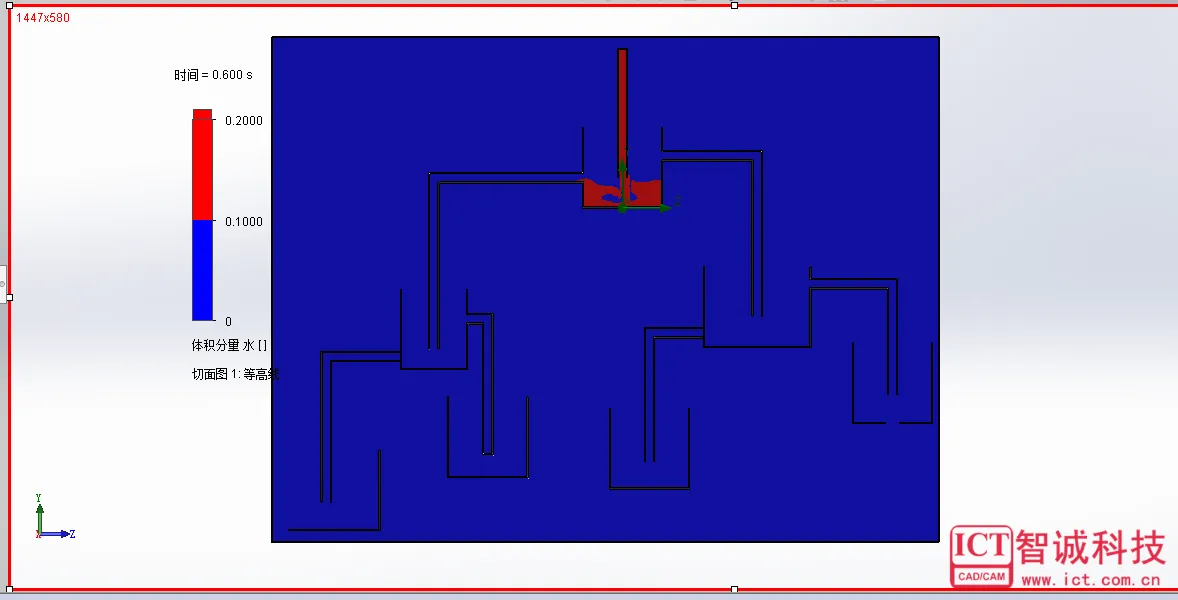

最后我们在切面图那一栏插入控制点即可。

这是小流量的设置喔，有兴趣小伙伴可以尝试大流量，更改流速。
