SOLIDWORKS Simulation常见问题处理-模型简化技巧

一、 模型简化技巧：在实际的CAE分析中，绝大部分的分析模型跟设计模型是不相同的。所以当我们要对一个新的设计进行分析时，首先要进行模型的简化。这种模型的简化过程大概有以下几种原则：

1，定性分析类型。在建立任何分析案例之前都要先确定案例的分析类型，因为不同的类型的模型简化结果是不一定相同的。

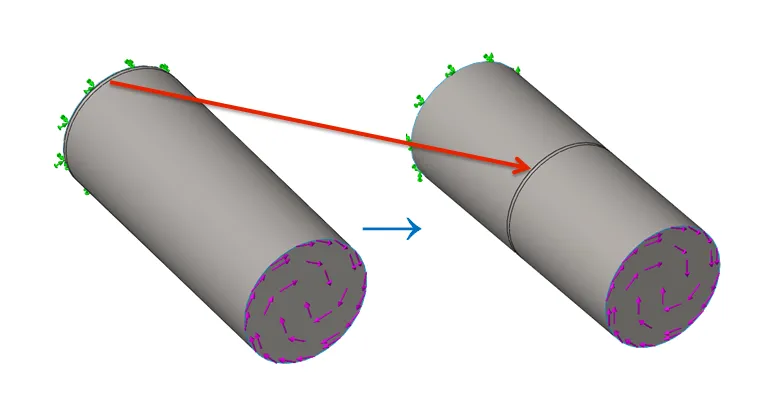

如下面一个例子中我们做一个对比：问题描述：直径40cm，壁厚 0.25mm的圆筒上有一圈浅压筋，位置不同。

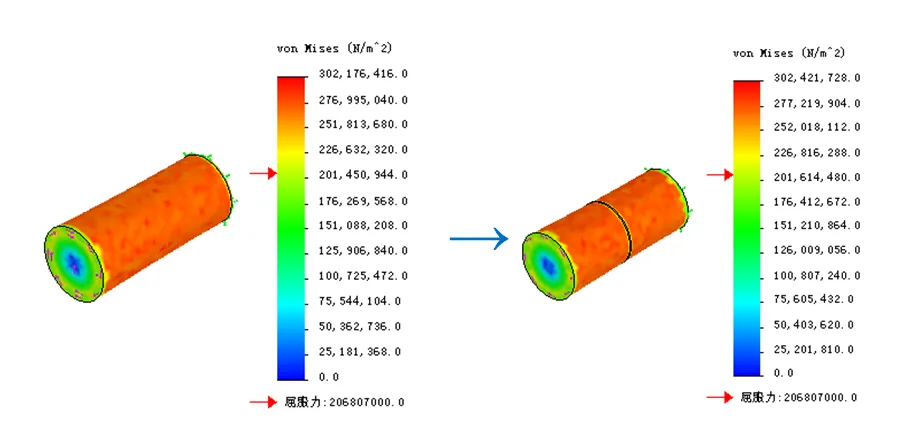

如果分析类型为静力学分析，从下图中我们可以看到当筋的位置不同时，应力结果变化相对较小，此时筋可以进行简化。

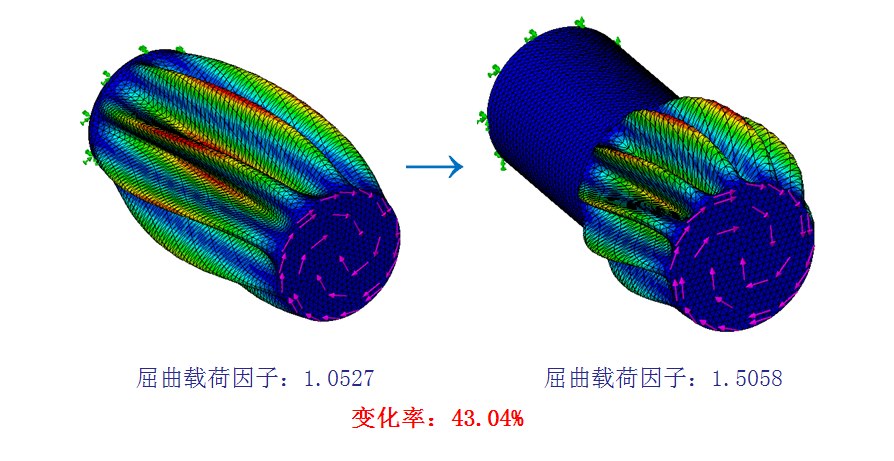

当分析类型为屈曲分析时，我们从下图中可以看到结果差别较大，此时这些筋不能随意简化。

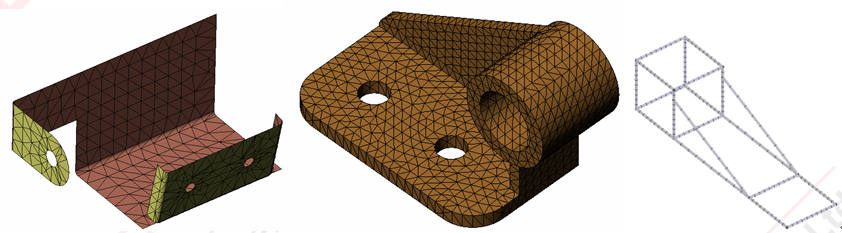

2，控制计算规模。正确选择分析单元。在SOLIDWORKS中有杆，壳，实体单元可供选择。如果零件是薄壳形状我们可以采用壳单元，如果是焊件我们可以选取梁单元，其他形状较为复杂的模型可以采用实体单元。（视实际情况而定）

3，对称性的利用。如果在一个分析模型中同时存在模型对称、约束条件对称、载荷对称。则可以利用对称性简化分析模型。

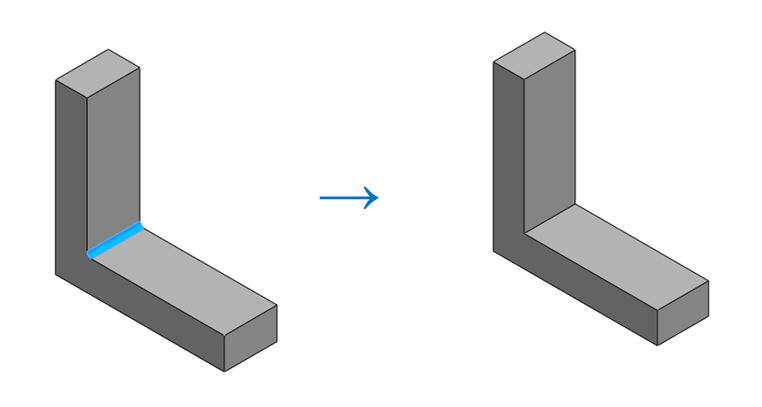

4，抓主要矛盾的原则：如下面的例子，究竟例子中圆角能不能被简化？

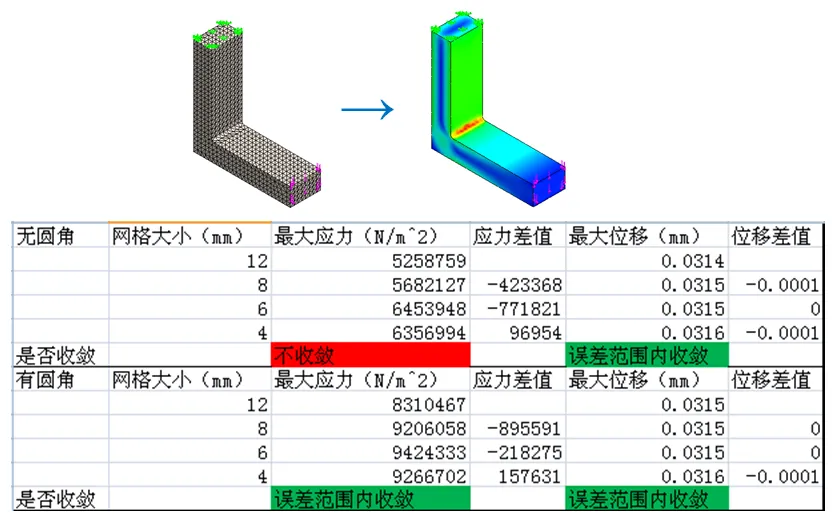

我们可以从例子的结果中可以看到。当我们要分析应力时，由于去掉圆角后模型会出现应力集中，故结果会出现发散。此时不能简化圆角。当我们要分析位移时，圆角去不去掉关系不大。此时我们可以对圆角部分进行简化。

5，把一个复杂问题分解为几个简单问题的原则。有时要分析的系统较为复杂，为了有效解决计算机资源不足问题。我们可以将模型分拆为多个小模型再加以分析。

6，方便设计方案及参数化改变。充分利用SOLIDWORKS这个参数化平台，可以大大节省时间。

二、 总结

在CAE分析中，模型的简化起着至关重要的作用。适当的模型简化可以有效节省计算机运算时间、提高效率，有些较大的模型如果不进行简化会导致分析无法进行。而错误的简化将会导致错误的分析结果，故模型的简化往往需要CAE工程师结合丰富的工程经验。
