从SOLIDWORKS零件创建SWOOD面板模板的俩种方式

从SWOOD 中创建面板，就是生成了SOLIDWORKS的零件，每次创建新的面板，其实就是基于SOLIDWORKS零件模板创建的，参数化的面板就是依靠尺寸参数和基准面之间的配合实现的。

我们可以使用以下俩重方式来创建SWOOD面板模板，一种是基于草图的方式，另一种是基于基准面的方式。

从 SOLIDWORKS 零件到SWOOD 面板(草图方法)

通过底面基准面拉伸草图，同时需要创建三个属性值：长、宽和厚度。

1. 点击, 创建一个新的SW零件。

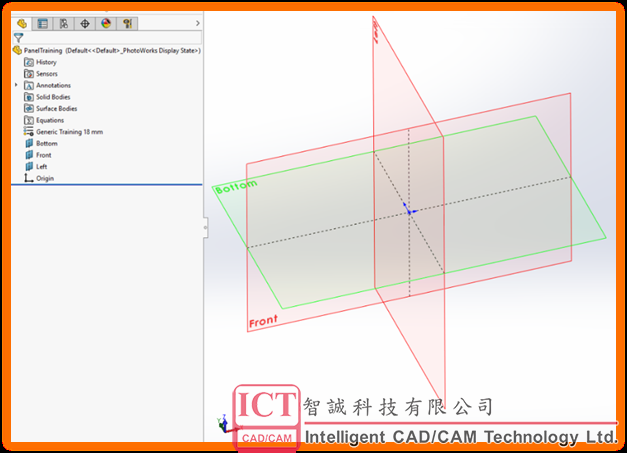

2. 调整坐标轴方向，使Z轴垂直底面，如下图。

注意：Z轴必须要沿厚度方向，基准面如有需要可以重命名。

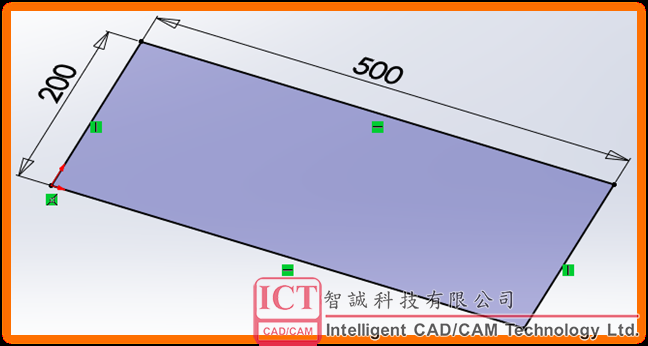

1. 创建一个长方形，在XY基准面，即底面上，然后添加尺寸，长方形端点和坐标原点重合约束，如下图。

1. 然后通过特征拉伸命令拉伸草图，保存零件。

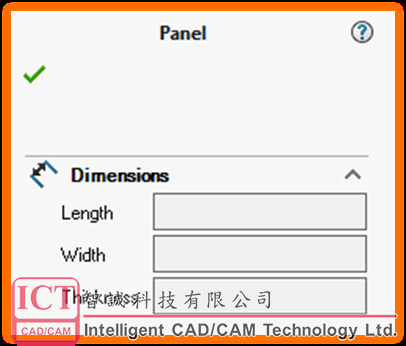

2. 使用SWOOD Design 编辑面板命令 , 可以看到如下图所示，没有尺寸信息，因此SWOOD面板还不能编辑。
3.

1. 接下来就是创建SW零件三个尺寸属性，并对应链接到零件的尺寸上。这样就可以通过SWOOD Design编辑面板命令编辑面板。

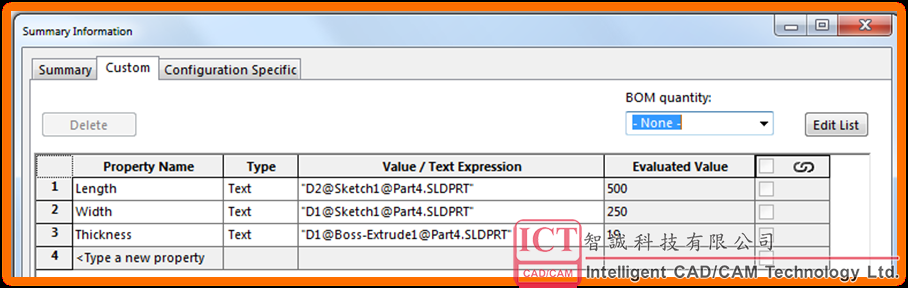

2. 打开SW客户属性栏，如下所示添加三个尺寸属性，然后添加链接。

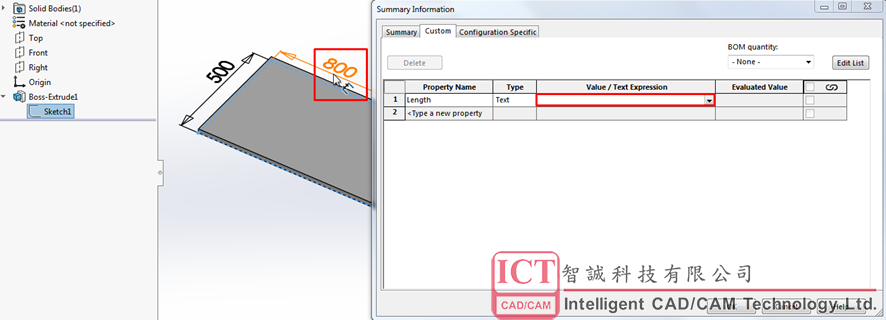

如何创建一个新的属性:

       1. 选择SW设计树；

       2. 选择数值，就可激活选项；

       3. 选择对应的尺寸。

如下图顺序。

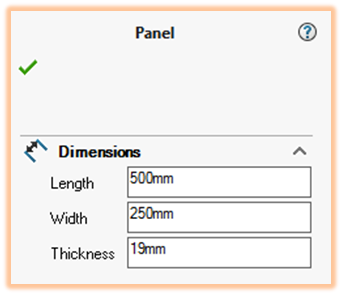

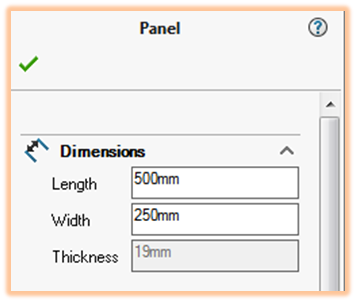

当属性创建好之后，就可以编辑面板修改尺寸。如下图，在编辑面板窗口

1. 中尺寸值都显示出来，可以修改尺寸测试一下。

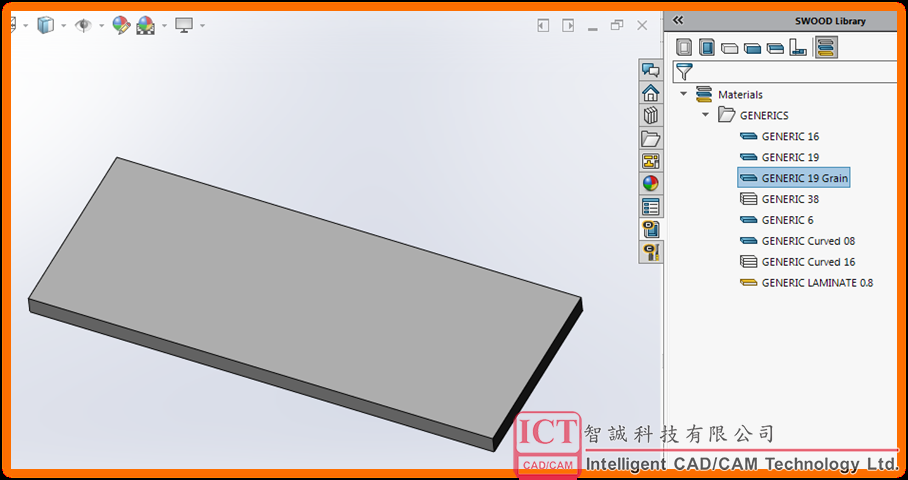

要将SW零件定义为SWOOD面板，还需要将SWOOD材料应用在零件上。通过拖拉的方式添加材料。

应用SWOOD材料这一步非常关键。

零件的厚度由主体材料和贴皮驱动，在应用材料之后，面板的厚度就不能编辑了，除非应用的材料厚度值使0或者-1。

从SOLIDWORKS零件到SWOOD面板（基准面方法）

通过拉伸草图到基准面的方式驱动，同样也需要创建三个尺寸属性：长、宽和厚度。

这个方法比上一个更好，因为对于SOLIDWORK来说，使用基准面驱动是最好的方式。

1. 点击,新建SW零件；
2. 调整坐标轴，Z轴垂直底面；

注意：Z轴必须要沿厚度方向，基准面如有需要可以重命名。

为了在装配体比如柜子中插入面板，就需要将基准面中草图固定。默认下，由三个基准面来定义面板：Bottom、Front和Left。另外还需要创建3个（Top、Back和Right）。

如何创建一个新的基准面– 举例说明如何创建 Top基准面 :

  1. 选择底面– Bottom；

  2. 按住Ctrl + 鼠标拖拽；

  3. 然后设置俩个面的间距(比如 19 mm).

  4. 重命名新的基准面为Top。

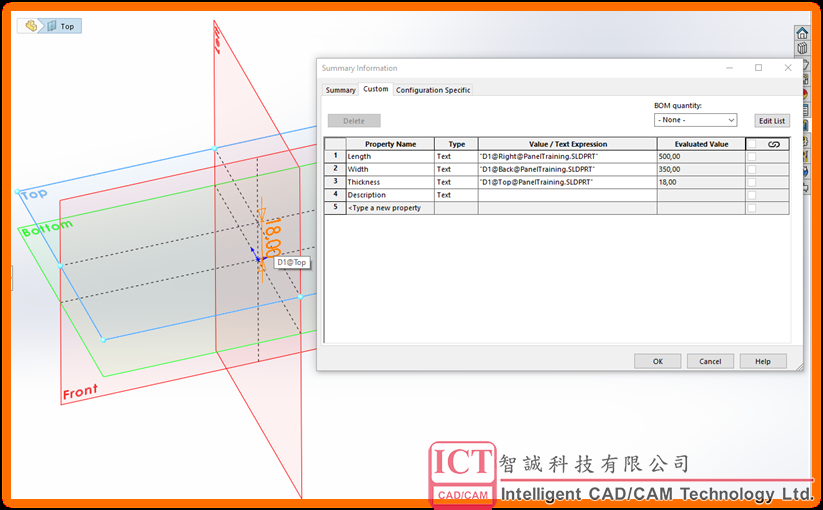

1. 创建3个自定义属性，长、宽和厚度，然后对应连接到基准面的间距。

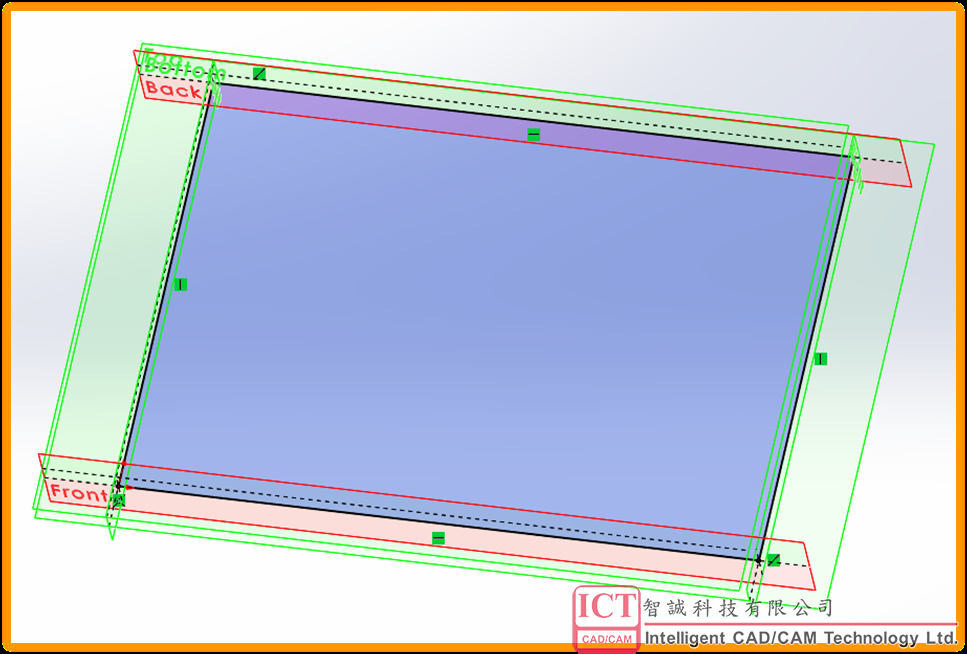

在底面创建草图，起点为原点，长宽边和Right以及Back基准面约束。

1. 拉伸草图到基准面Top。

添加SWOOD材料属性

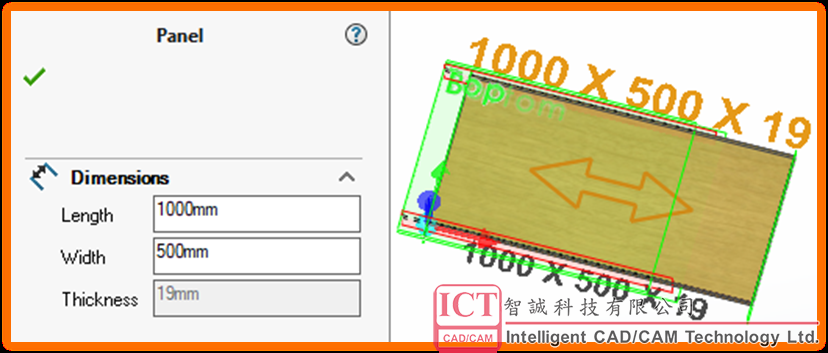

就可以进入编辑面板，修改长、宽，其中厚度不能修改。

最终结果如下图

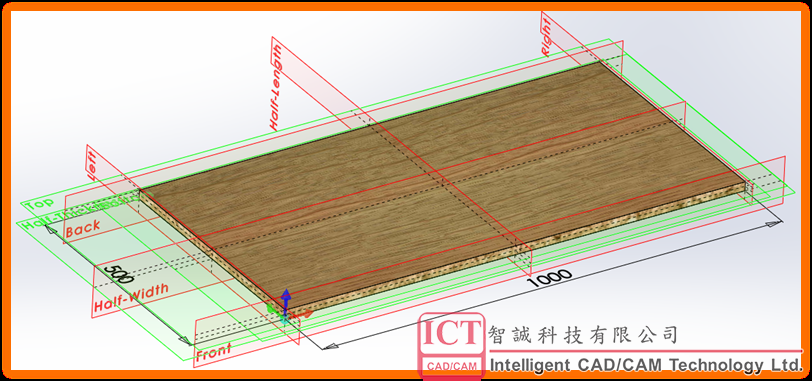

• Note: 在SWOOD 默认面板模板中，还有Half-Length / Half-Width / Half-Thickness三个基准面，当在柜桶里插入面板，可以用来定位面板。

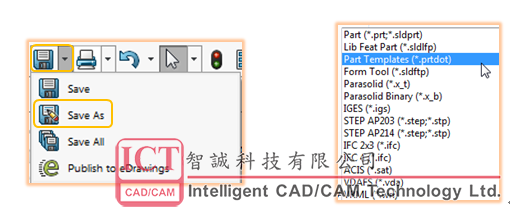

保存为SWOOD面板模板，方法如下。
