如何在SWOOD中创建自定义连接件

在SWOOD连接件库里有很多市面上常用的连接件，对于新建常规连接件，可以选择13种的连接件类型，包括偏心轴、饼干榫、木销、多米诺、铰链等。
但在家具行业实际应用中，还有很多其他连接件的类型，并且随着不断地推陈出新，总有新类型的连接件面市，如果单独通过SOLIDWORKS来创建一款新型连接件，那么在家具设计过程中无疑费时费力。

SWOOD是可以创建自定义非常规连接件，在家具设计使用的时候可以和常规连接件一样调用，既可以在创新方面紧跟市场，又可以高效准确的完成家具设计生产。保证增强设计创新并实现生产设计无缝集成和协作。

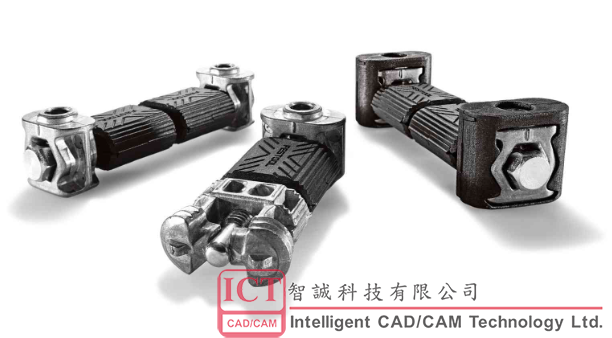

下面展示在SWOOD中创建一款费斯托新型连接件(Connector set EV/32-Set)。



注意：创建零件模型的方位要与连接件的方位相同，并且不要合并实体。

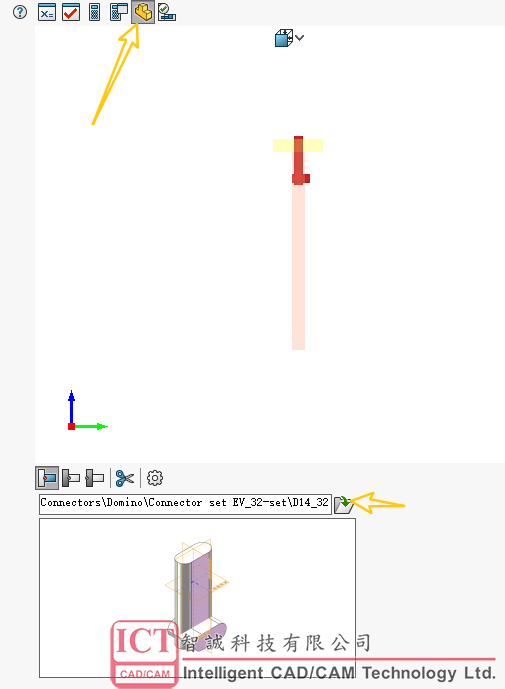

在参数栏中右侧新建一个新的外型，然后导入上一步保存好的连接件模型，选择其中长的这个实体，点击√确认。

然后可以看到导入的实体在连接件中预览显示。

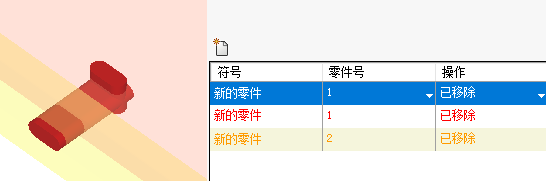

其中零件号可以通过点击下拉三角形选择不同板件，操作可以同样的方式选择已移除或者已添加，指的是添加的这个实体在哪个板件上移除或者添加实体。

按同样的方式重复添加上一个实体，零件号选择2，操作选择已移除

同理，继续添加一次连接件模型另一个实体，


这款多米诺连接件已经创建好了。


如果这一步不做，不影响连接件的使用，也会在使用的时候在板件上生成孔位。
