SOLIDWORKS Routing——缺少设计规划的潜在”工作”

在工业设计实践中，少不了结构（机械）和控制（电气），机械侧重于结构空间的合理性，电气侧重于控制原理的合理性。产品的唯一性，意味着空间唯一，所有未想清楚的设计，在实践中终将暴露出来——电气&机械空间之战，空间合理性是机械设计的主要工作，所以一旦出现问题，要想解决空间问题必须机械做出调整，这就是是缺少设计规划的潜在“工作”。

首先，对管路的描述我们倾向于二维，在效率和逻辑准确性上，二维无可挑剔，但缺少的一维，如下图，我们思考以下两个问题：
● 布置改气路需要多少空间？
● 为改气路提供的控制的电气线路需要多少空间？

其次，制造损耗和设计迭代下，按照以往经验，慢慢调试，我们依然能做产品，所以为什么要浪费时间为管路建模出图呢？请看下图，根据图片给出你对该产品的估值。

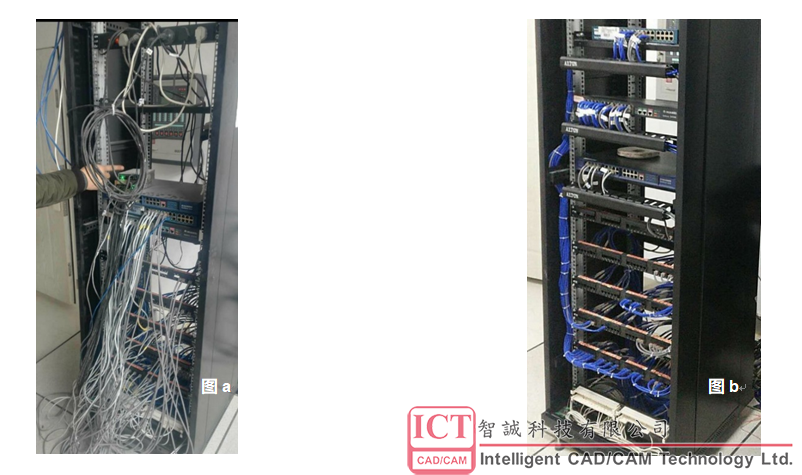

相同功能下，请对图a和图b两个产品进行估值
（图片来源：知乎—关于弱电接线能有多乱?提问的回答）

很明显，相同功能下，图b中的客户的心理价位会更高，对图b产品的质量也更有信心。当然，图b展示了布线人员的手艺，但对于工业设备来讲，整体方案的合理性优于单项技艺的先进性——钱学森：“不求单项技术的先进性，只求总体设计的合理性”

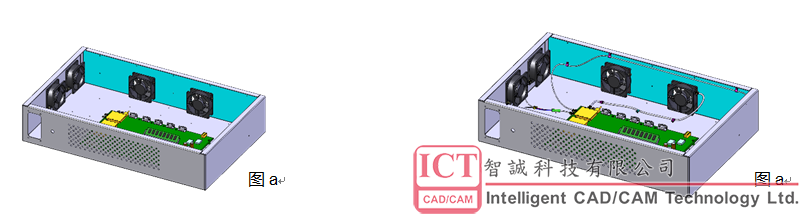

如上图，通常，设计建模到图a已经结束，但真的结束了吗？没有一个确定线路规划，其结果是工人凭经验完成步线，同上，即使此员工有很好的步线技能，但肯定没有设计规划的能力，其表现就是工人不懂设计规划，有句话：好产品一定少不了好制造，坏产品一定少不了坏规划。

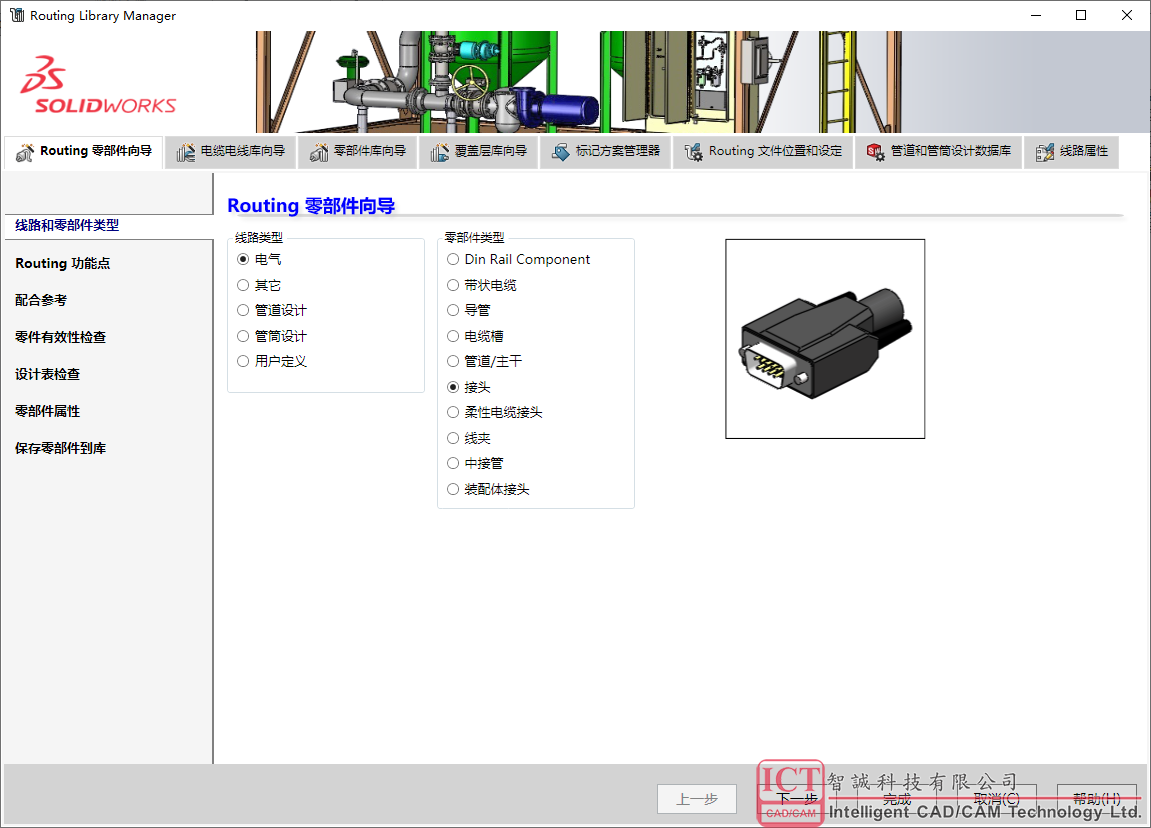

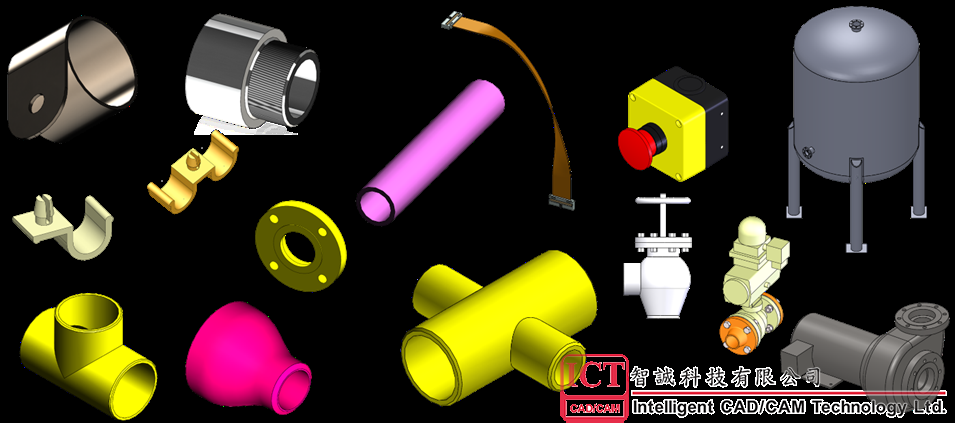

SOLIDWORKS Routing工具可用来专门设计各类管路、电缆电线系统，完全于SOLDIWORKS无缝集成，而且提供丰富的标准管路库和电气库，如上图所示（库部分零部件），当然也可以使用Routing Library Manager中的【零部件向导】，将企业的一些非标接头放入库中。

SOLIDWORKS Routing还有以下优势：
● 3D 管道线路
● 3D 管筒线路
● 3D 电力(电缆/缆束)
● 3D 电气导管
● 直接输入 ECAD 数据
● 2D 电缆/缆束制造工程图
