SOLIDWORKS使用设计表配置零件

前言
众所周知，SOLIDWORKS允许用户对零件、装配体进行配置以获得不同版本，但往往我们局限于在软件配置管理器中手动添加配置，这种方式对特征参数的控制比较繁琐，不利于对配置数量多的零部件进行操作，下面我来分享使用设计表来配置零件的一些方法和技巧，仅供参考。

方法

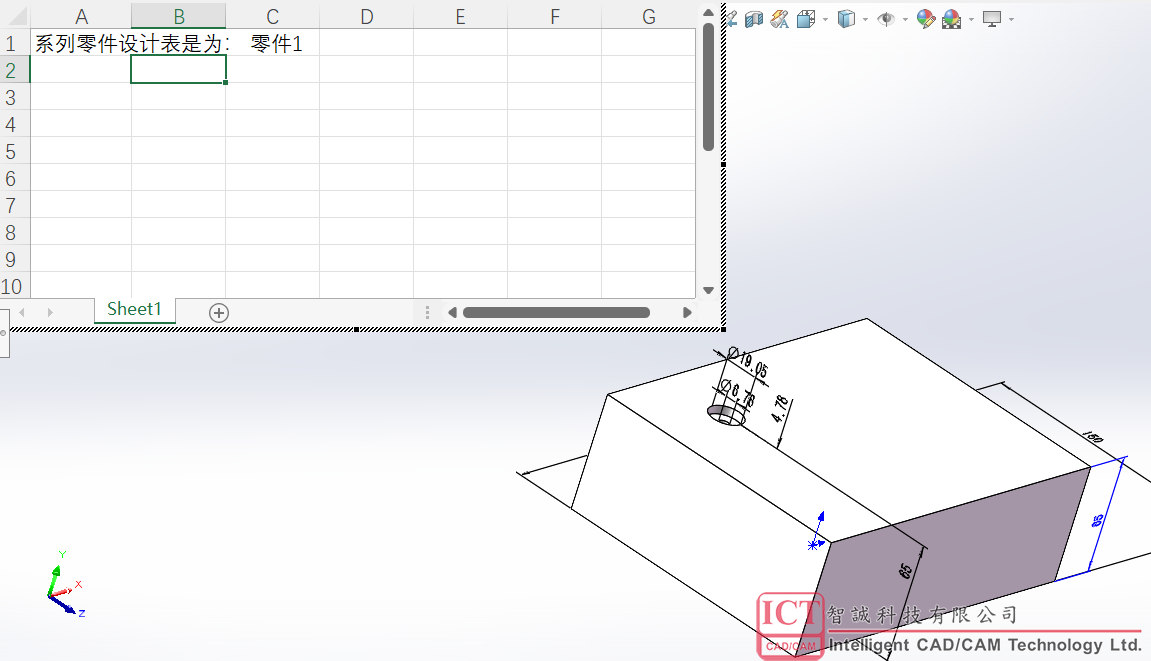

首先，当我们参数建模完成一个零件后，我们即可插入设计表，但是为了方便我们接下来在设计表中添加参数，我们可以右击设计树的注解文件夹，让其显示特征尺寸，然后再在插入菜单——表格——插入设计表，选择空白或自动生成，如图：

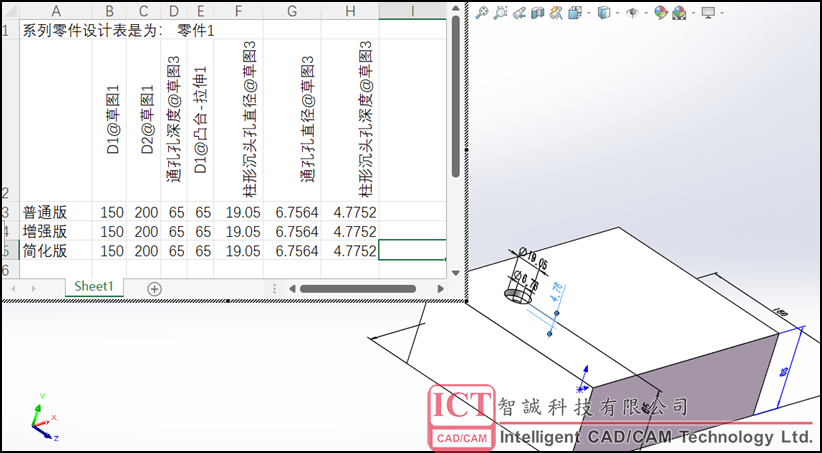

此时在SOLIDWORKS中会自动打开该设计表，即可对其配置参数。接下来看看如何配置参数。我们可以把表格进行划分，第二行为参数控制的项目，第一列为配置名称，其他区域即为参数区域。我们可以选中第二行的某个单元格，然后直接在绘图区的双击刚刚显示的特征尺寸，即可把该参数项目添加到表中，同时我们在第一列的单元格中输入新配置的名称，这样就形成了每一行为一个配置，每一列为一个参数项目的设计表。如图：

此时，在表格中我们可以直观且方便地修改每个的配置参数，最后确定，以生成我们表格中的新配置。

技巧
● 由于某些参数不属于特征尺寸，无法在模型上直接通过双击添加到设计表，比如尺寸的公差、异形孔的类型大小等，如图的孔规格-大小：

遇到这种情况，我们可以在添加设计表之前，先手动在配置管理添加一个配置，然后我们再去编辑特征，如图：

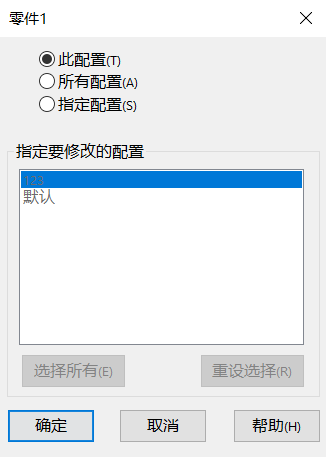

然后点击特征对应的参数配置，选择应用到此配置

这时，我们再添加设计表，选择自动生成。

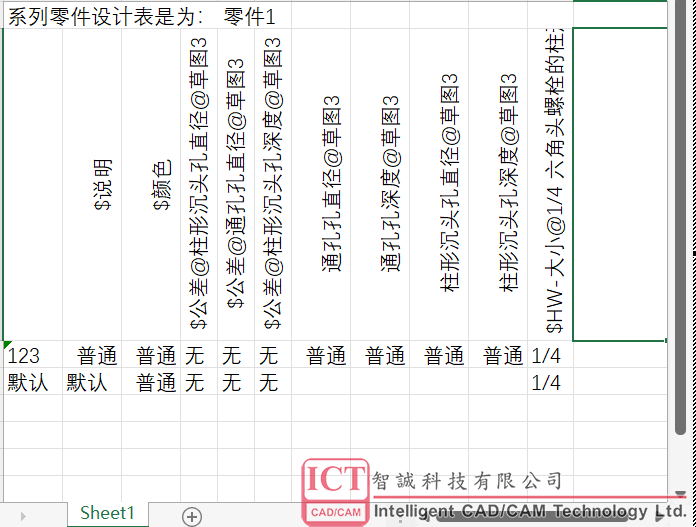

即可把公差、孔规格等参数自动添加到设计表中。设计表除了保存在零件内部，也可以保存到本地，右击设计表保存表格即可把表格存至本地；同时，可以把零件内部的设计表删除，然后重新插入设计表，这时选择 来自文件 ，然后浏览到，保存的设计表的路径，同时勾选上链接到文件； 我们就可以打开保存的设计表，在不打开SOLIDWORKS的情况下去修改零件的配置参数，修改设计表的名称也不会导致链接错误。通过设计表进行零件参数配置是极其有效且方便的途径，此分享的方法技巧仅供参考。
