SOLIDWORKS三维设计软件,参数化快速设计标准件

在SOLIDWORKS toolbox中我们可以调用各个标准的任何尺寸规格系列的标准件，对应一个特定尺寸系列，会生成一个单独的零件，但是不能切换到另一尺寸，而是需要重新生成需要尺寸系列。因此本文尝试使用设计表和参数化设计标准件，并且使用配置发布器进行发布，方便用户选择。 由于标准件存在共同的特点，同一个系列，有着不同尺寸规格，也为我们使用设计表快速设计提供了条件。本文将以GB/T 901-88双头栓头螺柱（M10×100和M10×32）两种不通过规格为例进行设计。

一、M10×100模型设计：
1、拉伸操作

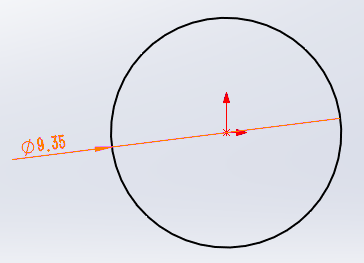

选定前世基准面作为草图绘制平面，绘制如下直径为9.35mm的圆形草图轮廓

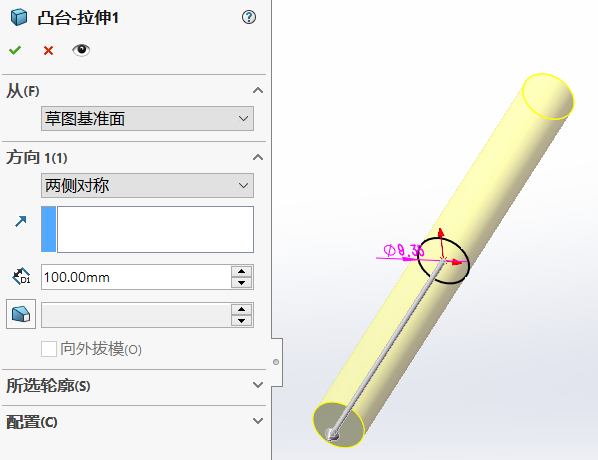

退出草图环境，进行双侧拉伸100mm操作。如下图

2、旋转操作

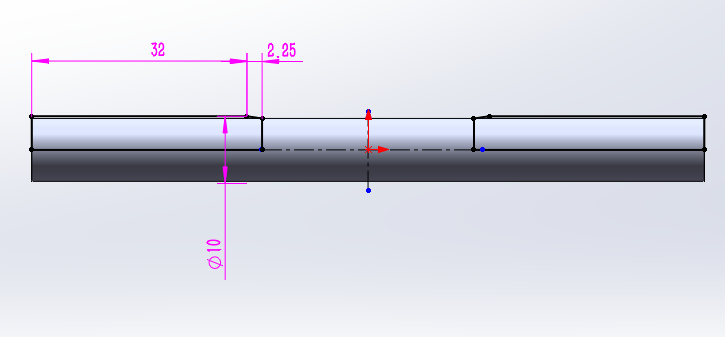

选定右视基准面作为草图绘制平面，绘制如下草图轮廓

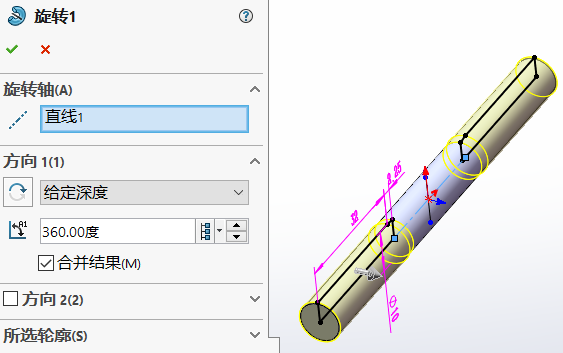

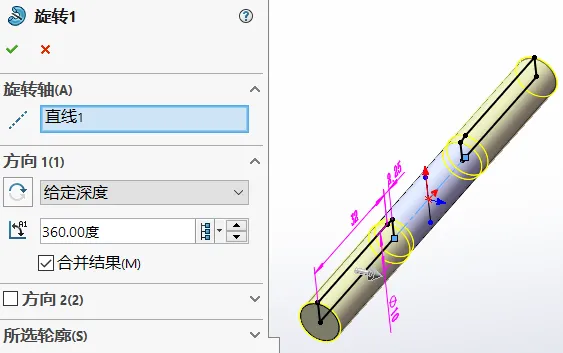

退出草图环境，进行360°旋转操作。

3、增添螺纹线

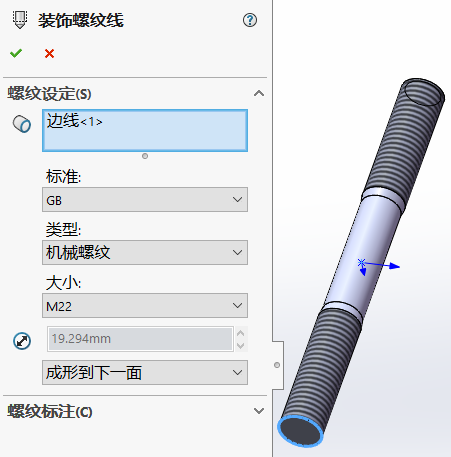

插入->注解->装饰螺纹线，选定机械螺纹，进行如下操作

二、M10×32模型设计
1、拉伸操作

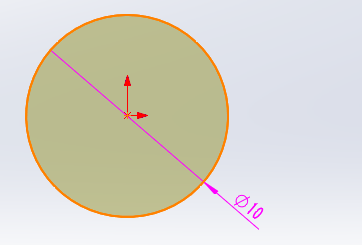

选定前视基准面作为草图绘制平面，绘制直径为10mm的圆形轮廓

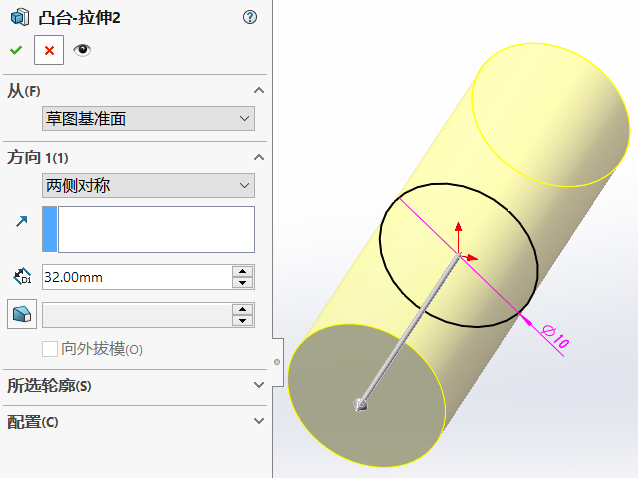

退出草图环境，双侧拉伸32mm

2、增添螺纹线

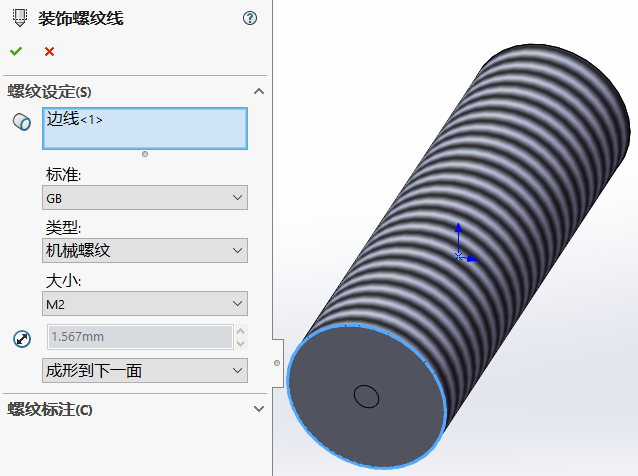

插入->注解->装饰螺纹线，选定机械螺纹，进行如下操作

三、设计表设计
1、查阅国家标准
双头螺柱有很多尺寸规格系列，我们需要首先查阅国家标准，找到每个尺寸包含的规格。双头螺柱M2、M2.5、M3、M4、M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M33、M36、M39、M42、M48、M56这么多规格
2、插入设计表

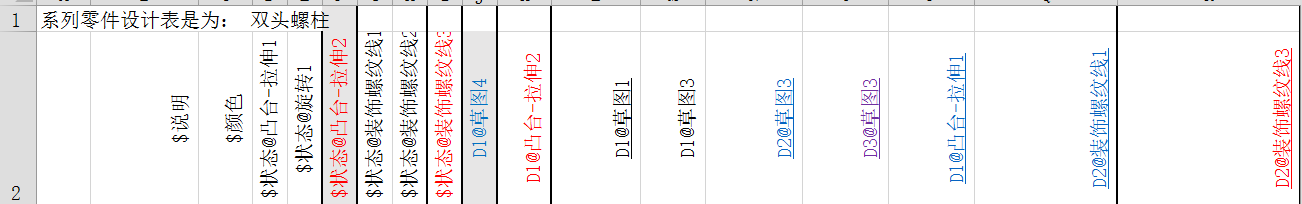

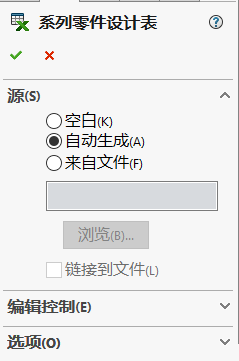

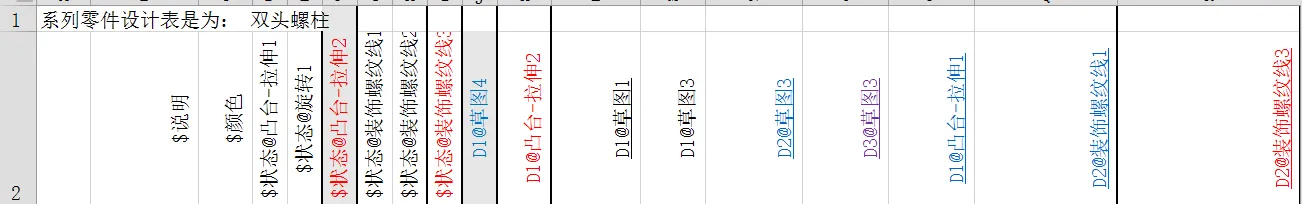

插入->表格->设计表，选择自动生成，选择需要更改的数据，如下图

3、整理成excel表格

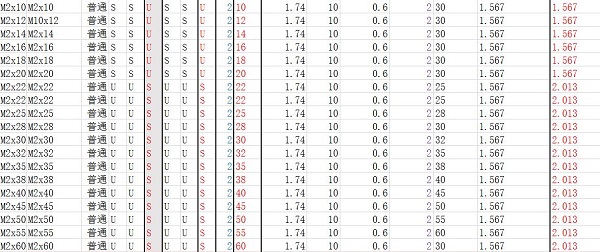

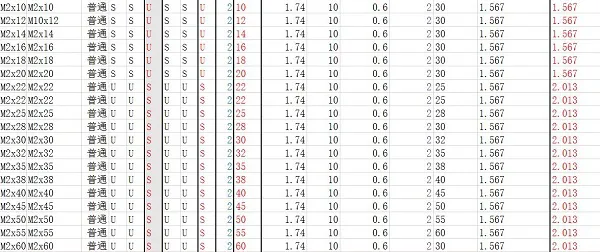

将国标中数据整理，按照设计表中的格式，写入到excel表格中，由于篇幅限制，只截图M2尺寸的各个系列，其他尺寸规格的类似。

四、配置发布器
1、建立配置发布器

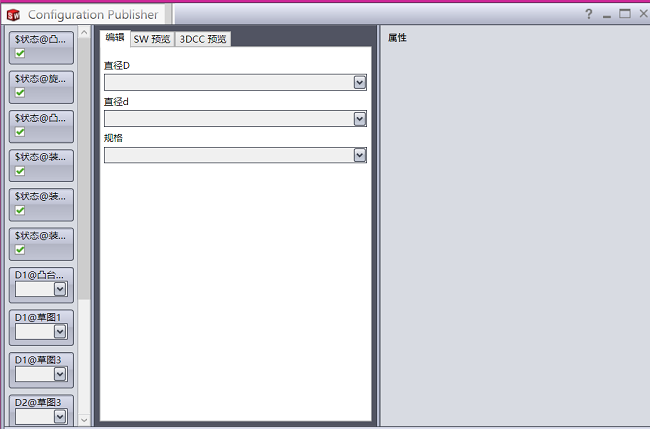

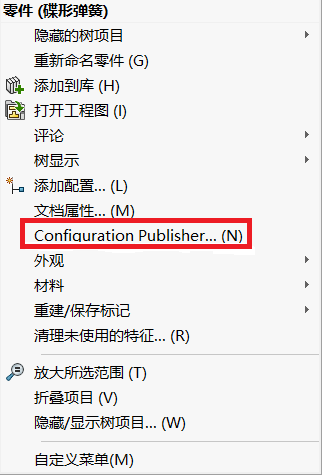

切换到属性管理器中，右击栓头螺柱，选择Configuration Publisher。从左侧拖动D1@草图4、D3@草图3、$prp@名称与规格到编辑一栏中，并且更改属性-名称为直径D，直径d，规格。

3、发布配置发布器

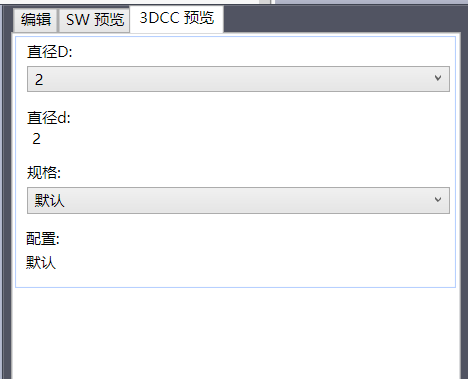

切换到3DCC预览一栏，即可选择不同尺寸规格的双头螺柱。如下图

五、结语
通过设计表，我们可以快速设计不同尺寸规格的标准件，同过配置发布器我们很方便的进行尺寸规格生成模型，通过两者结合，我们可将原先众多的模型文件整合到一个模型文件中，既减少了文件数量和体积，也方便我们进行不同配置的切换。
