SOLIDWORKS协同设计——第三方CAD数据快速导入

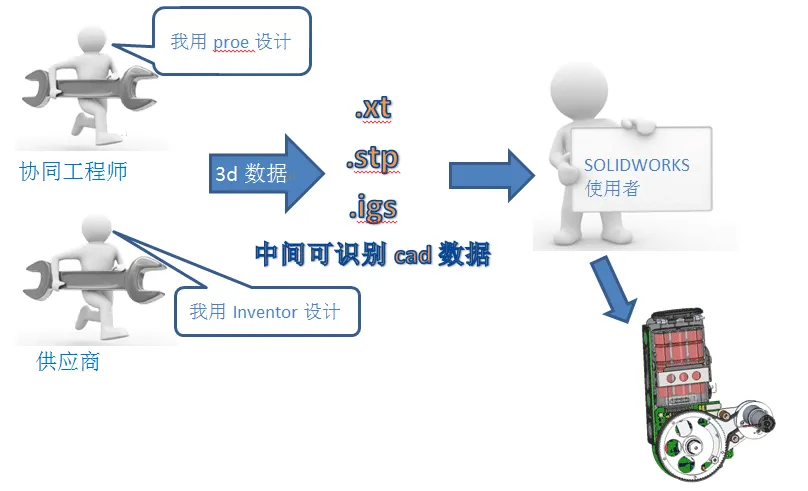

随着SOLIDWORKS每年一个新版本的发布，SOLIDWORKS2017已经与我们见面，带来了诸多新功能给我们以全新的用户体验，在功能更强大的同时也更加实用。这里边最有代表性的新功能莫过于第三方3D数据快速导入功能，3D Interconnect.它使我们的3D数据协作变得更加简单容易。首先，我们看下传统3D数据协同的设计方式：

以这种方式导入第三方数据进行协同设计时候会出现以下问题：
①第三方CAD数据更新后在SOLIDWORKS中无法实时更新
②第三方CAD数据转换过程中可能出错

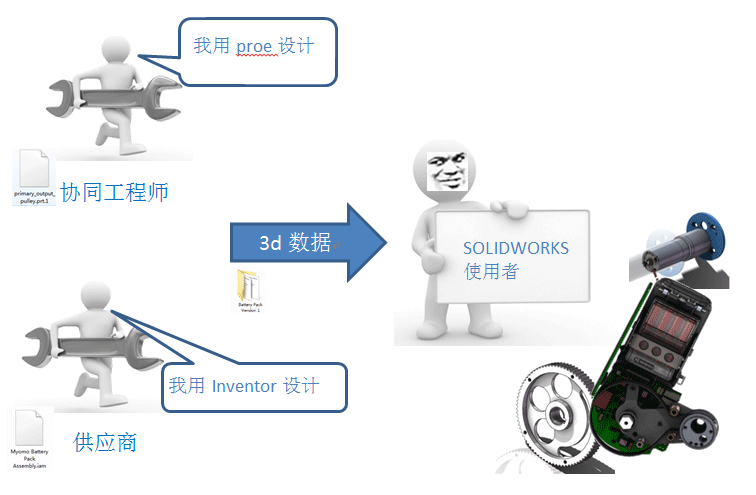

当我们用3D Interconnect进行3D协同设计的时候：
场景一：直接引用第三方数据

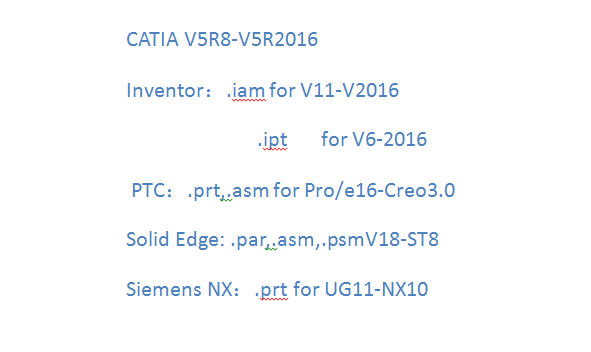

由上述流程可见，我们到导入流程变得简单轻松，无需要转换中间格式（如.stp .igs .x_t等），可以快速的引用第三方CAD数据到我们的SOLIDWORKS中，可直接引用的格式如下：

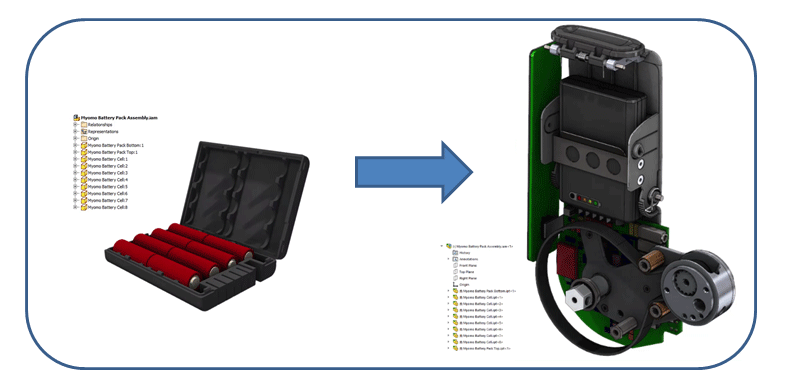

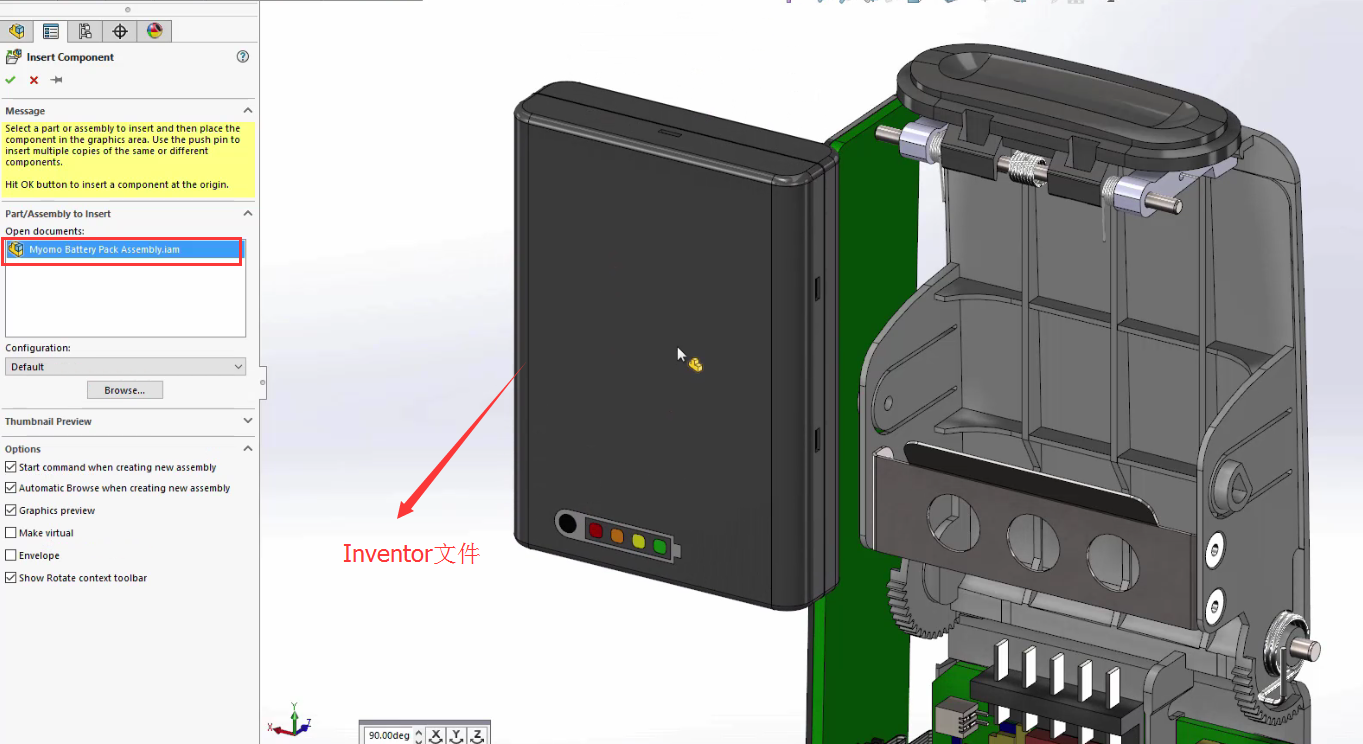

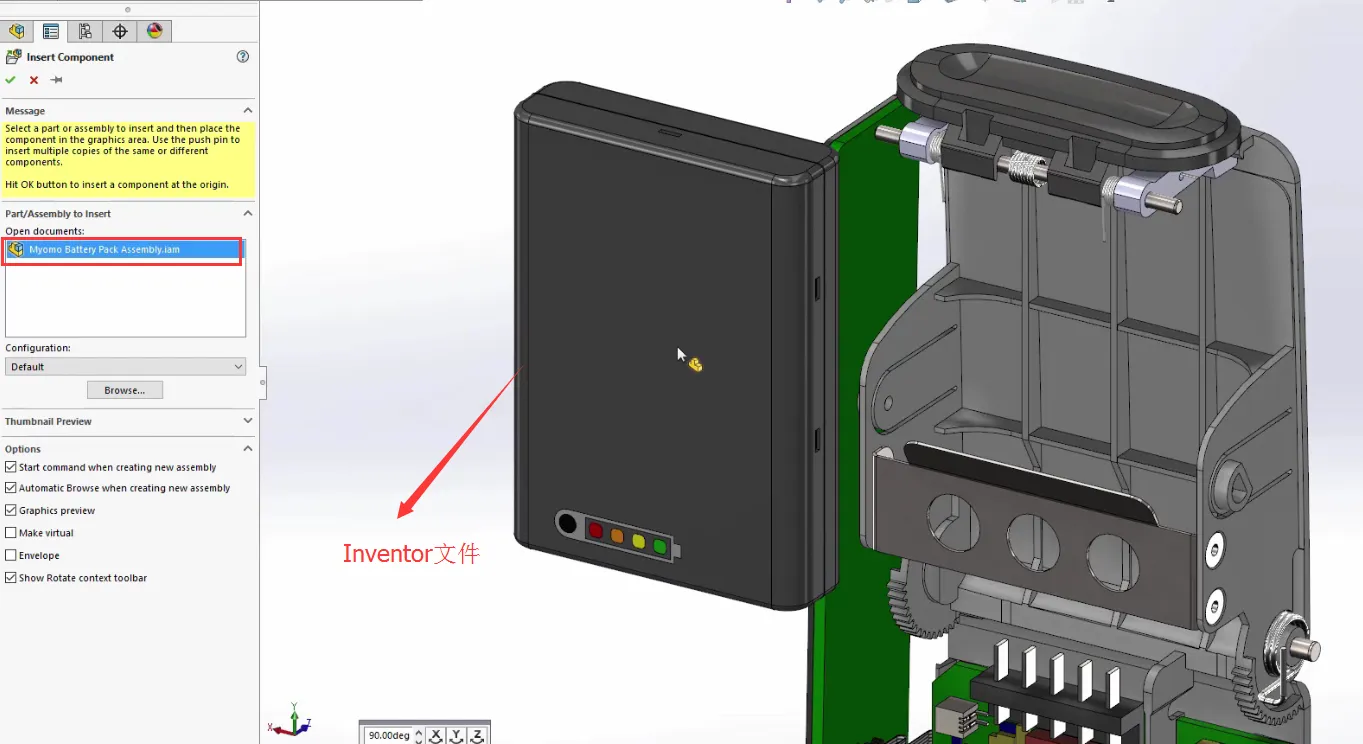

举例：直接把invontor文件引用到SOLIDWORKS中

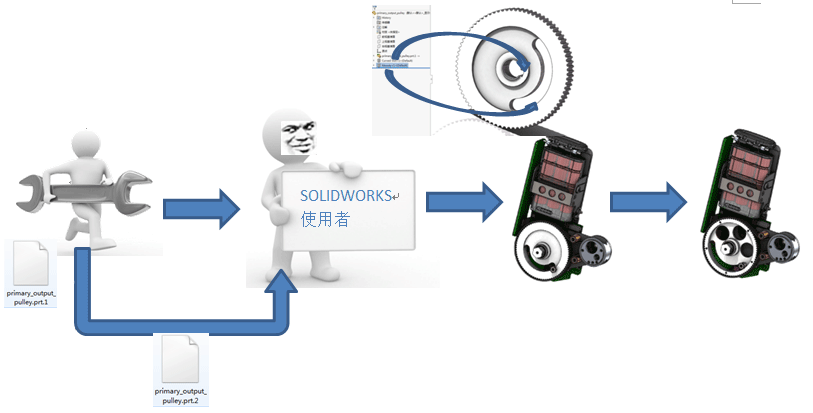

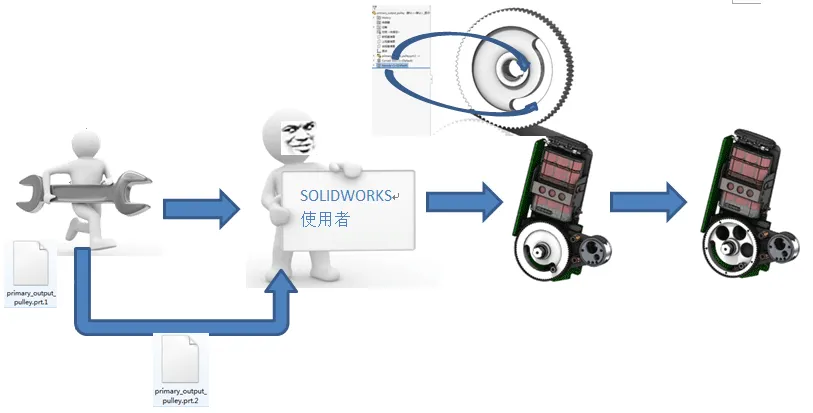

场景二：
第三方引用数据特征添加；第三方数据更新监控功能

由上述流程可见，SOLIDOWRKS特征可以添加在引用的第三方cad数据上。

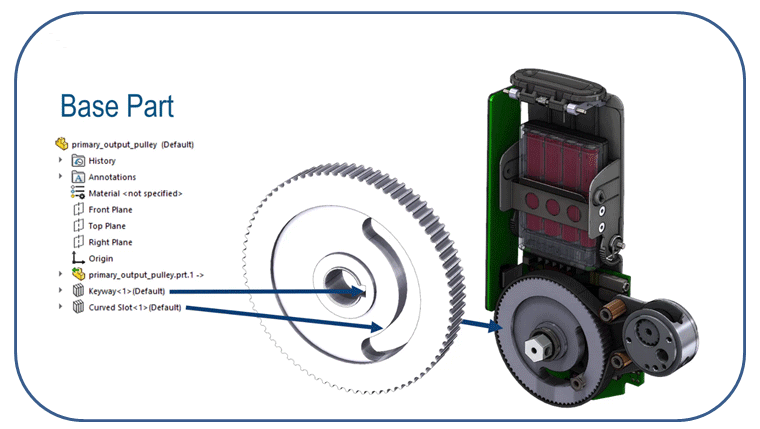

对引用的第三方cad数据有监控功能，当第三方数据版本更新，SOLIDWORKS会识别到这个更新，在SOLIDWORKS中可手动实时同步更新。举例1：第三方引用数据特征添加

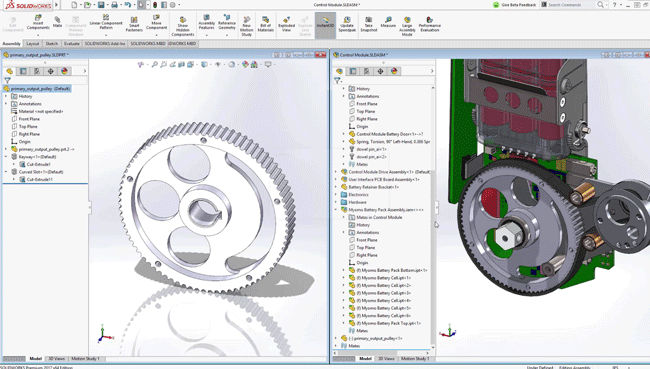

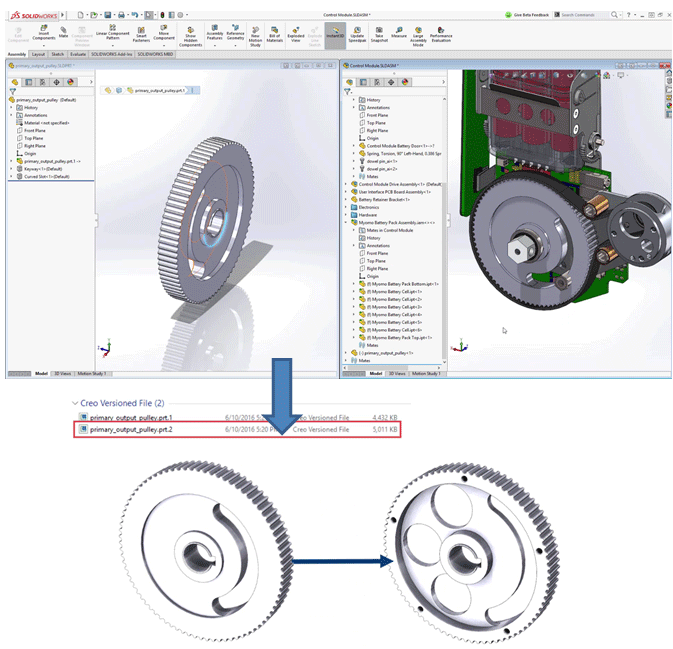

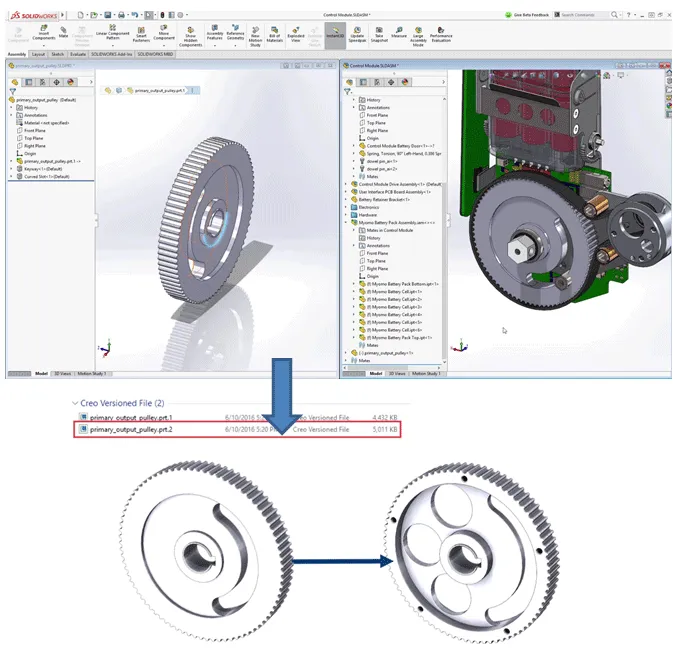

举例2：第三方数据更新监控功能

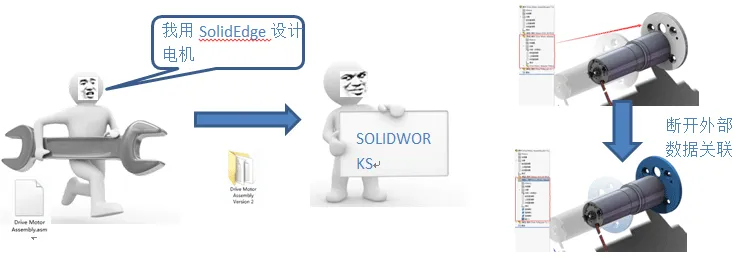

场景三：SOLIDWORKS引用的第三方CAD数据断开外部链接

由上述流程可见，SOLIDWORKS引用的第三方CAD数据断开外部链接，第三方数据变为输入实体，我们可以直接在输入实体上编辑模型。

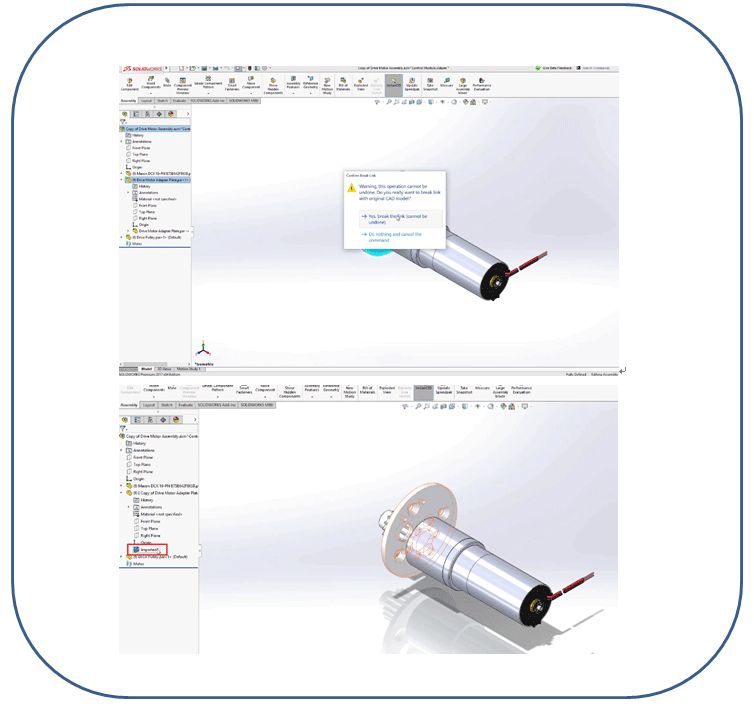

举例：断开外部链接，生成输入实体
