在3D建模中,画螺旋槽是件轻松的事情,不像2D工程图的表达需要计算一堆数据,因为这个已经由软件全权搞定。不过软件毕竟不是万能的,咋收出一个自然的尾巴可要自己动手了。
这里详细介绍下构建这个3D的过程:

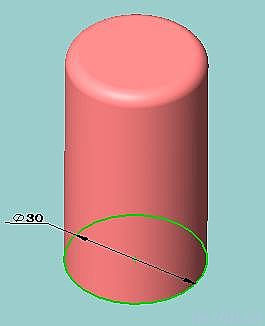

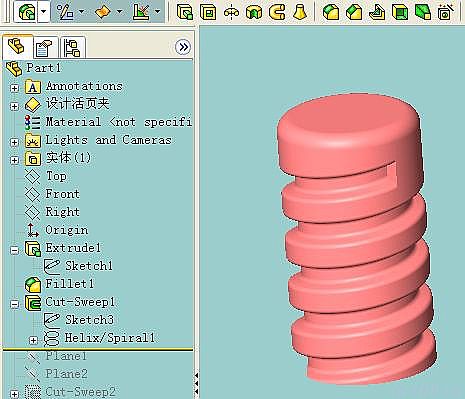

1.首先,画出圆柱体

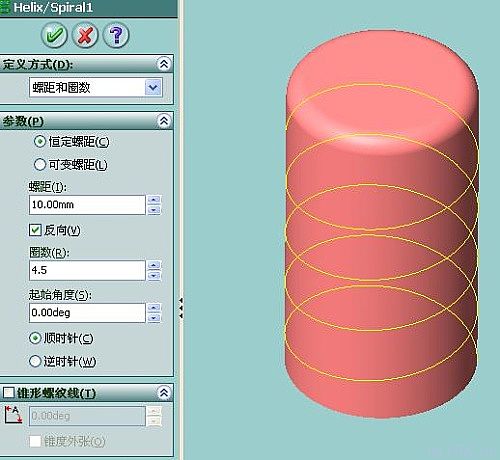

2.定义螺旋线

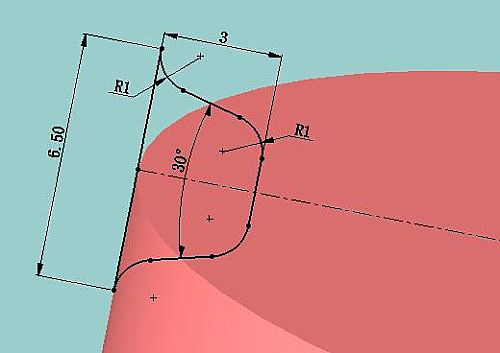

3.作出断面图
4.用扫描切除切出螺纹槽

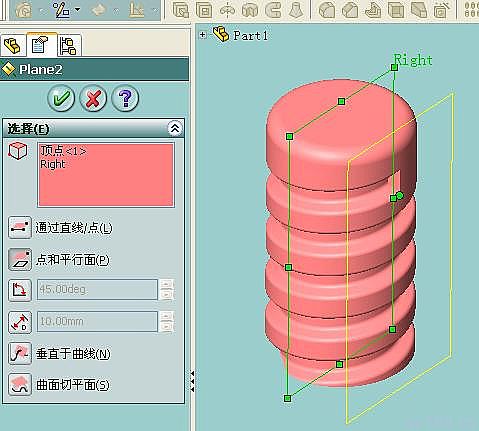

5.定义一个新的基准面
5.在这个基准面上绘出收尾的扫描路径线

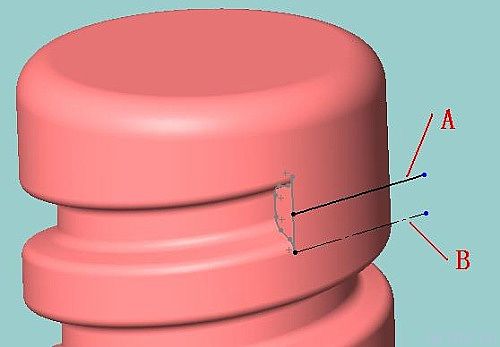

技术要点:这一步是收尾的关键。先绘制出参考直线B,定义参考直线B与螺旋线具有相切关系,然后绘制直线A。直线A是与B平行而通过截面图形的中点。

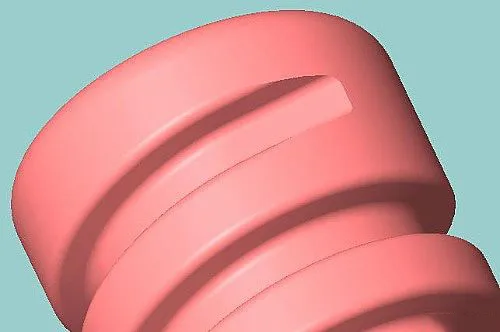

6.最后用扫描切除完成完美的收尾。

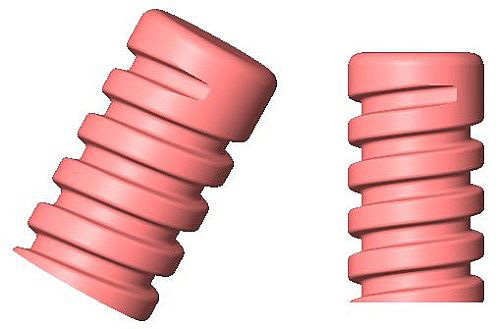

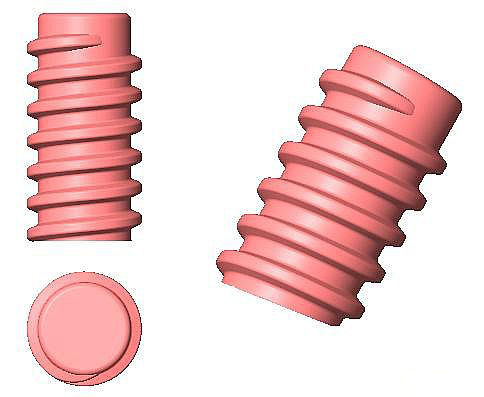

外螺纹的收尾方式是一样的,只是稍微加点变化而已。内螺纹是切出来,而外螺纹是收进去。如下图:
具体的画法给前面文章中类似,只是具体收尾这里应该这样处理下:

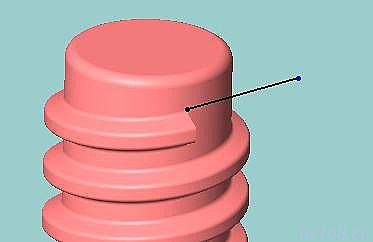

画出与螺旋线相切的直线 A :

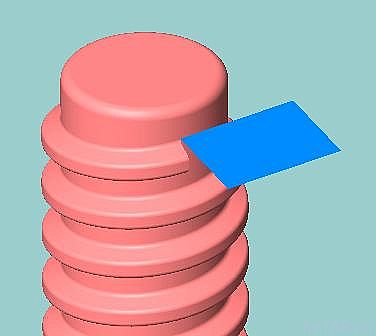

然后将这根直线A拉伸成一个平面B:

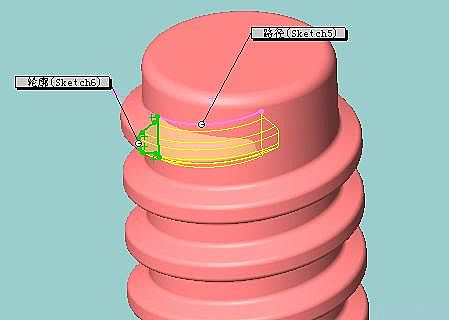

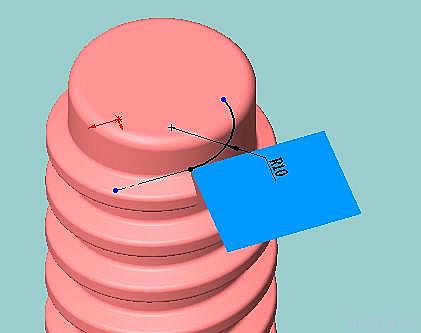

在B平面上画一个圆弧C,这个圆弧C与直线A具有相切关系,圆弧的半径R根据情况取一个较小的数值:

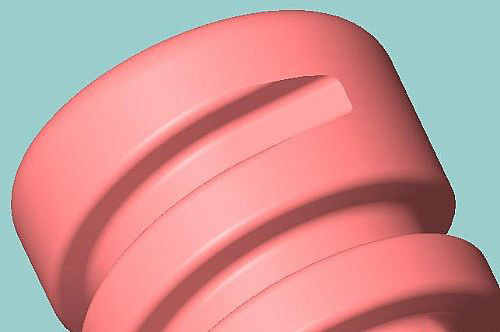

最后以这个圆弧C作为路径扫描就可以了。
