DWG文件与SOLIDWORKS文件之间的转换

从2D到3D，是每一个2D用户转为3D用户最头痛的问题之一，如何重复利用以前的2D数据也成为2D用户最关注的问题之一。重复利用2D数据，就大大的减少了我们在3D软件中重复建立2D数据的工作，提高工作效率。SOLIDWORKS提供了2D editor软件，这是一款用于维护2D旧数据的独立编辑工具，同时也可以直接把2D数据输入到SOLIDWORKS中，重复利用2D数据。下面将会以一个例子作为讲解。

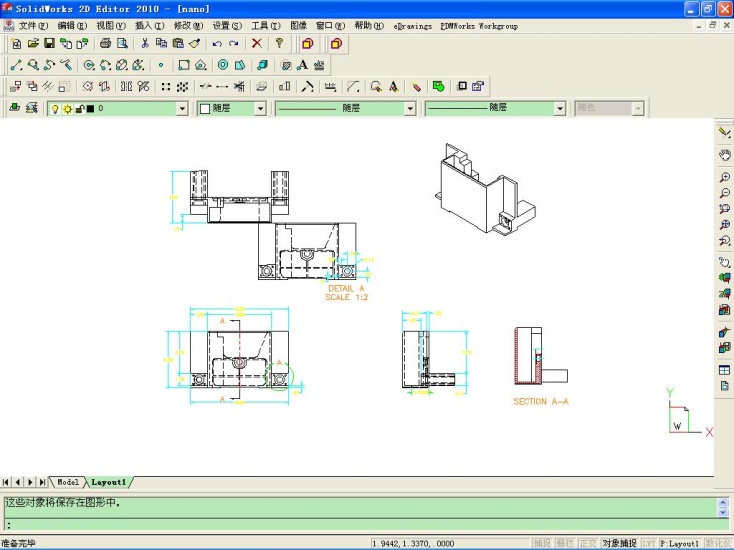

如下图，此是一个二维中的三维数据，需要把此三维输入到SOLIDWORKS中，转为SOLIDWORKS三维数据文件。

操作步骤：

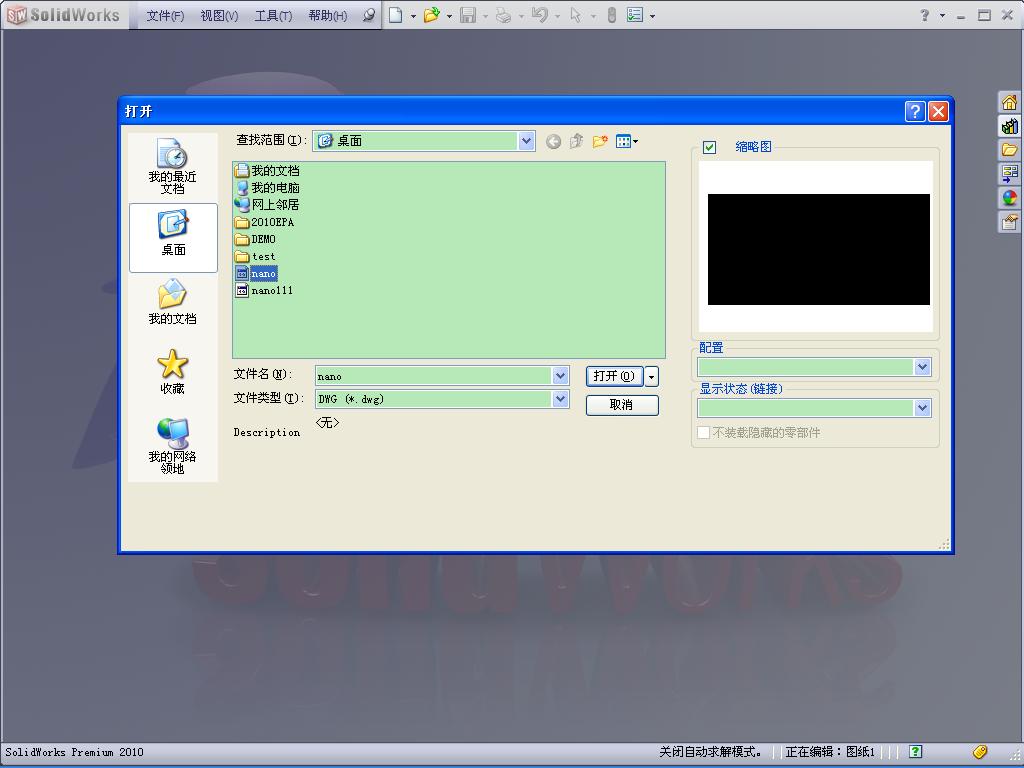

1、打开SOLIDWORKS，然后利用SOLIDWORKS打开命令,在打开窗口中，把文件类型选为DWG（*.dwg），选中需要利用的DWG图纸文件，点击“打开”。

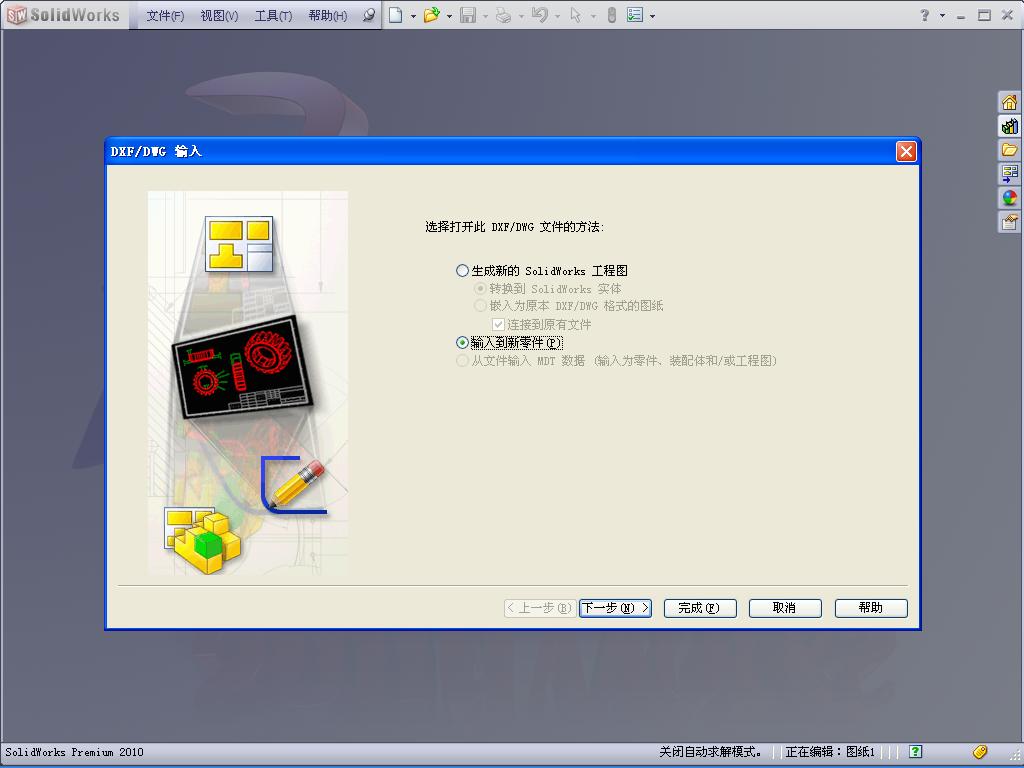

2、点击打开后，弹出“DXF/DWG输入”窗口，因为我们需要转为SOLIDWORKS三维模型，所以选择“输入到新零件”，点击“下一步”。

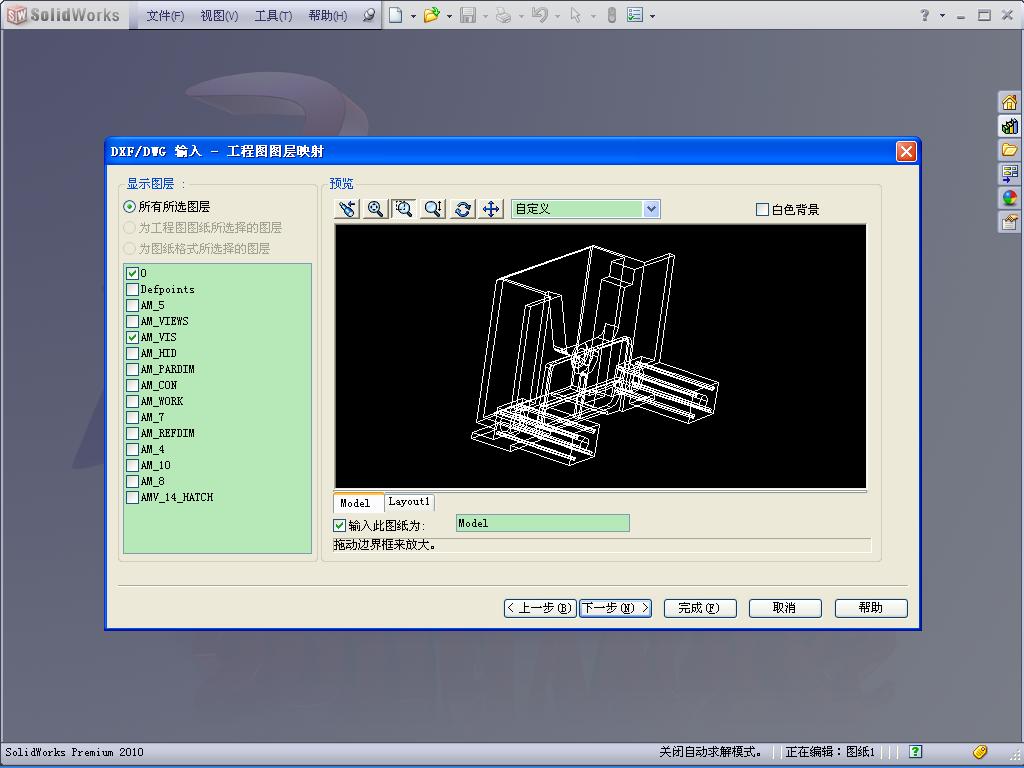

3、进入到“工程图图层映射”设置，把不必要的图层去掉，设置之后，点击“下一步”。

4、进入“文件设定”设置，可以对输入的零件进行单位设定，最重要的是，要在“输入此图纸”后，选择为“为3D曲线/模型”。点击“完成”。

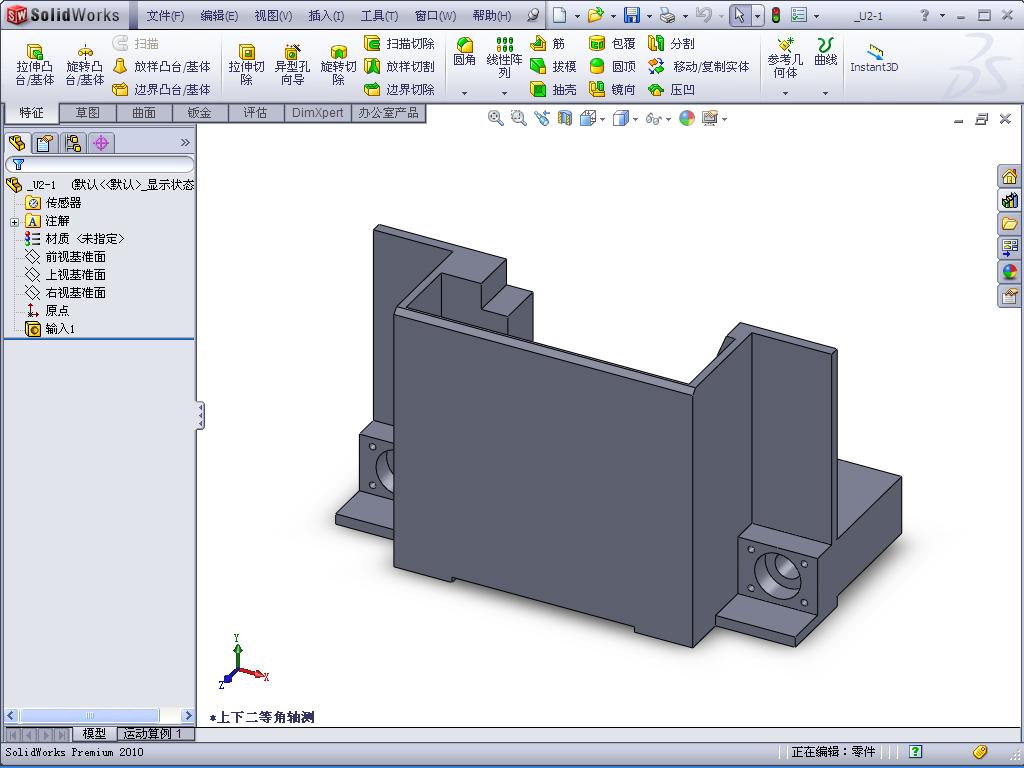

5、经过SOLIDWORKS内核计算转换之后，就会生成如下图所示的三维实体模型。

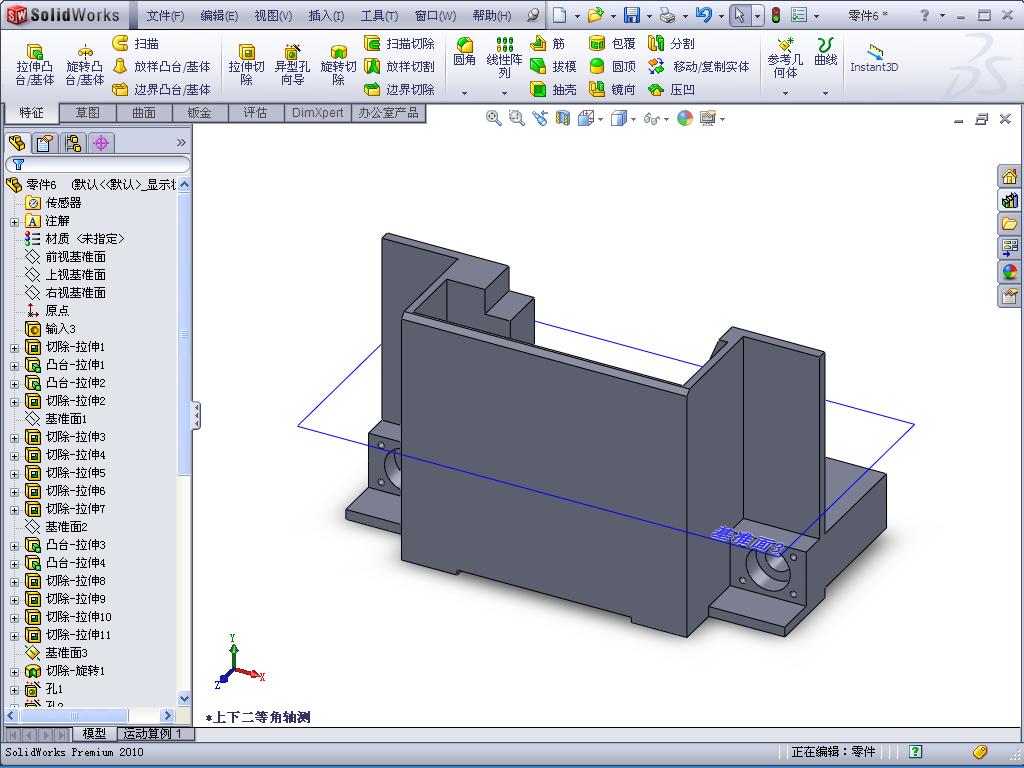

6、同样，如果还需要对实体进行修改，可以使用SOLIDWORKS的FeatureWorks进行特征识别，识别出来的特征，可以对它进行大小，位置等参数化的修改，大大方便模型后续的修改工作。

经过SOLIDWORKS的转换，可以转为3D实体模型，2D数据得到重复的利用，大大减少了重新建模的时间与工作。
