SOLIDWORKS如何将"配置属性"中的"描述"值添加到"特定于配置"文件属性

众所周知，我们可以在 SOLIDWORKS® 中创建多个配置。SOLIDWORKS® 还提供了为每个配置添加唯一描述的功能。在配置管理r选项卡中，选择配置>RMB>属性>，在描述下，您可以添加唯一的描述。

我们的一些用户要求他们希望将此描述映射到特定于配置的自定义属性，即在 – 文件>属性>配置属性下，以便可以在同一位置查看所有与配置相关的属性。虽然无法直接映射此属性，但我们可以使用 SOLIDWORKS® 中的设计表功能实现所需的结果。在本博客中，我们将了解如何使用设计表将配置描述添加到自定义属性中。

创建配置并将描述添加到每个配置后，我们需要为组件创建设计表。在设计表中，所有配置都已经添加了描述，我们需要使用 $PRP@<Property name> 在新列中调用该属性。这直接映射了特定于配置的自定义属性中的描述。

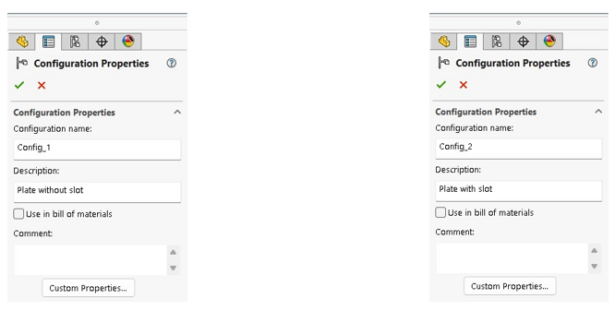

让我们通过简单的例子详细了解这个过程。假设创建了一个零件文件，其中包含 2 个配置，例如“Config_1”和“Config_2”，并且分别定义了“无槽板”和“带槽板”的描述。

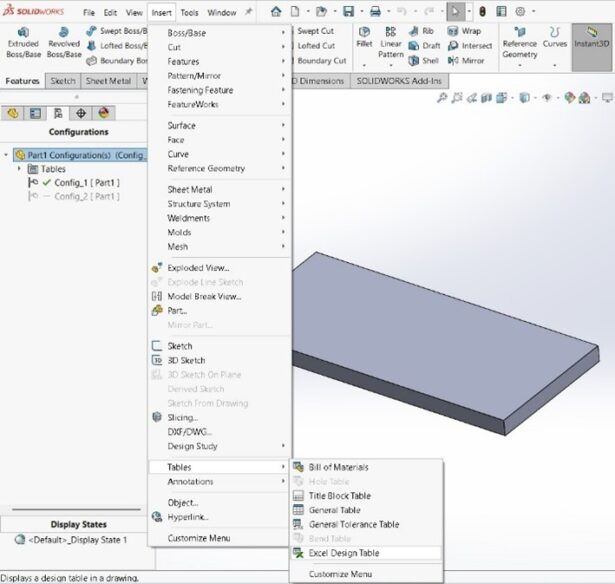

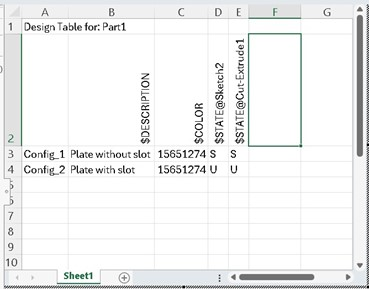

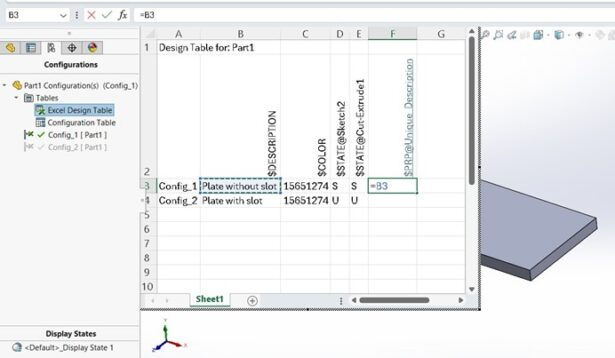

现在转到 插入>表 > Excel 设计表 > 确定.设计表创建后，您会注意到，配置描述也存储在“Config_1”和“Config_2”的设计表中。现在使用语法 $PRP@<Property Name> 在新列中定义属性，并调用需要在自定义属性中显示的值。假设我们需要添加名为“Unique_Description”的自定义属性，并希望映射上图所示的列$DESCRIPTION中显示的值。因此，语法将为 $PRP@Unique_Description。使用“=”在单元格中添加相同的值，然后选择单元格，如下图所示。

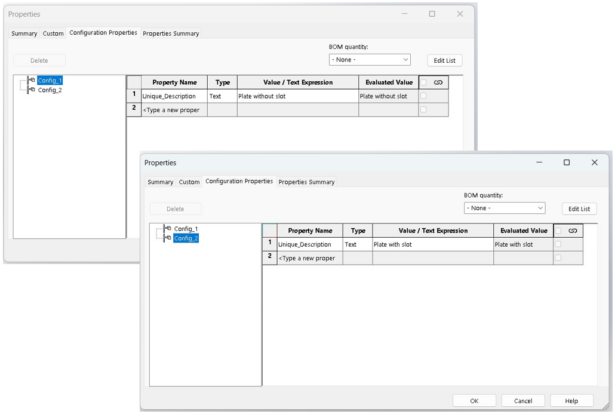

这将在文件属性的“配置属性”选项卡下创建名为“Unique_Description”的新属性。请参阅下图。

使用此工作流，可以将配置描述映射到自定义属性。
