钣金一直是汽车、工业设备和建筑领域设计和制造团队的热门选择,这是有充分理由的。金属板材坚固、耐用、可成型、重量轻且具有成本效益。
例如,使用钣金,您可以创建轻质但结构刚性的零件,这与笨重的铸造或机加工零件不同。与昂贵的熔模铸造、锻造或 3D 打印制造技术相比,它对于大规模生产也更具成本效益。最后,您可以获得刚性和柔性设计的独特组合,可以轻松承受冲击和振动。

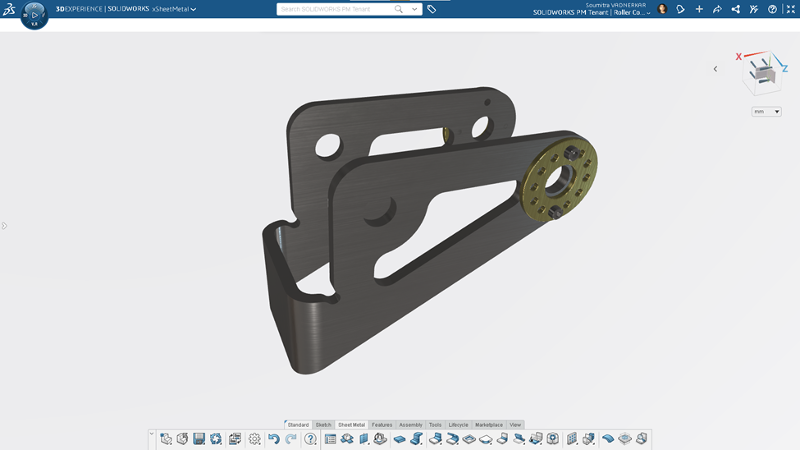

在本博客中,我想讨论使用 3D 钣金创建者角色中的工具设计更坚固的钣金零件的技巧。3D SheetMetal Creator 是一个完全基于浏览器的解决方案,其中包括 xSheetMetal 应用程序和用于钣金设计专用工具,以及用于存储、管理和协作设计的其他应用程序和功能,因为它在 3DEXPERIENCE 平台上运行。
弯曲、孔和槽以及拉伸只是设计精良、坚固的钣金零件的几个关键特征,3D SheetMetal Creator 可以帮助您轻松实现这些特征。下面让我们来了解一下更多细节。
1、弯曲 - 不要让您的零件弯曲变形 - 添加弯曲!
当谈到弯曲时,我会说“像贝克汉姆一样弯曲”,或者换句话说,正如电影标题所暗示的那样,像专业人士一样弯曲它。当涉及到钣金零件时,您希望避免使用扁平的钣金零件,添加弯曲通常是钣金设计师在开始设计时的首选方法。很多时候,金属板零件的外边缘会受到损坏,因此外边缘的弯曲或折叠会增加零件的刚度,因此从字面上看,它不会弯曲或弯曲变形。
请记住,添加弯曲时,您必须考虑弯曲半径,因为不同的材料和厚度需要不同的弯曲半径。如果您的半径太大,则零件可能会弹回,如果半径太小,零件可能会破裂。一个好的经验法则是弯曲半径应至少是金属板厚度的两倍。
使用 3D SheetMetal Creator,可以使用 xSheetMetal 应用程序中的“边上墙”、“从平面弯曲”、“折弯”或“法兰”命令来实现折弯。
2、用浮雕拉伸——漂亮而坚固的部件。
确定弯曲半径后,您需要专注于拉伸轮廓,这可以通过添加浮雕来拉伸零件来实现。拉伸是将金属板沿某个方向延伸的过程。该工艺通过将金属的纹理定向到某个方向来增强金属板材。它还为您的钣金设计增添了美感。
通过添加压花可以轻松实现拉伸,例如成型冲头或串珠浮雕。在 3D SheetMetal Creator 中,您可以使用用户图章命令轻松获得所需的浮雕形状。此功能消除了创建冲压几何形状的复杂建模技术的需要,并允许用户使用他们最喜欢的供应商的工具几何形状来形成钣金模型。如果您有经常使用的图章和成型工具几何图形库,则可以将它们保存在 3DEXPERIENCE 平台上并根据需要使用。只要是实心机身,无论设计在何种应用中,都可以使用。
3、孔和槽——切口越多越好。
通常,您会看到设计中具有过多切口的轻质部件。为什么?因为切口不仅使零件更轻,而且在制造过程中为钣金零件增加了更多的强度。
这听起来可能令人惊讶,但当在钣金制造作过程中创建切口时,材料会因冲孔运动进入模腔而变得轻微拉伸,并重新调整金属的晶粒方向,使钣金零件更坚固。
切口还有助于减少应力集中,并在零件加载(使用中)时帮助负载分布。
使用 3D SheetMeal Creator,您可以使用“切口”命令快速创建多个切口。您还可以使用带阵列的孔切口功能在钣金件中创建穿孔设计特征。
添加钣金设计功能(例如弯曲、拉伸和切口)不仅可以生产出更坚固的零件,还可以推动制造过程,帮助制造商按照您的预期方式制造零件。
这应该让您了解 3D SheetMetal Creator 可以做什么,但我想在另一篇博客中继续这种对话,其中我将讨论如何通过添加边缘、罗纹等来获得更坚固的零件!敬请关注!
