Caterpillar Abacus特征阵列：SOLIDWORKS毛毛虫建模教程

这是一个相当简单的 SOLIDWORKS 教程，其中包含创建 Caterpillar 形状算盘的几种不同功能。我喜欢创建这样的教程，因为初学者可以跟随并了解如何使用一些功能来完全在 SOLIDWORKS 中设计和建模某些东西。将我的设计变为现实的贴花可以在Caterpillar Abacus Decals.zip这里下载。

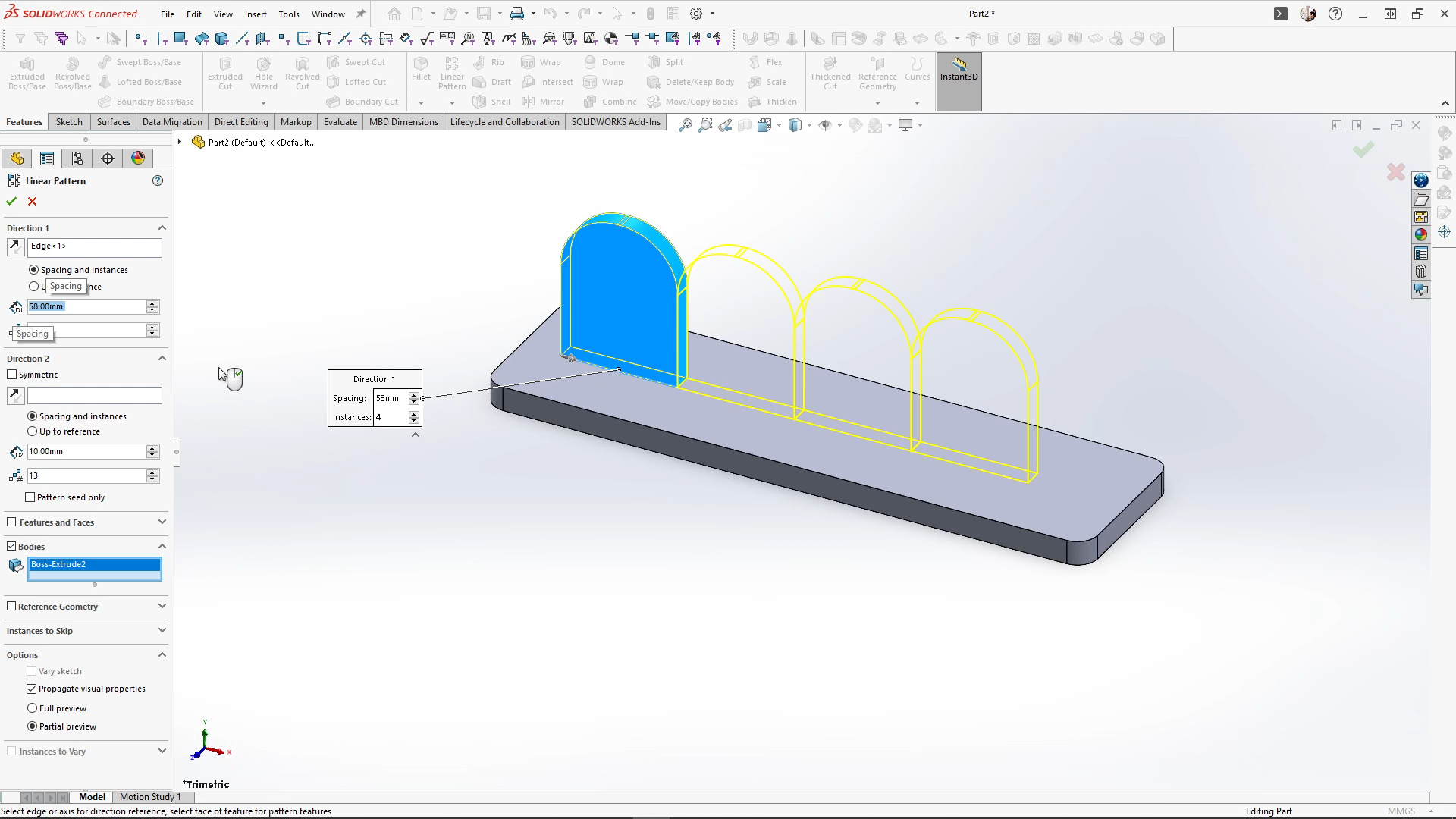

毛毛虫的主要部件是挤压的简单草图。SOLIDWORKS在绘制毛毛虫身体草图时，我简化了设计，只先绘制了毛毛虫身体的一部分。然后草图被完全定义。使用线性图案功能，我选择了图案方向，并选择了“身体”框，以图案化毛毛虫身体。我输入 4 个实例，间隔 58 毫米。

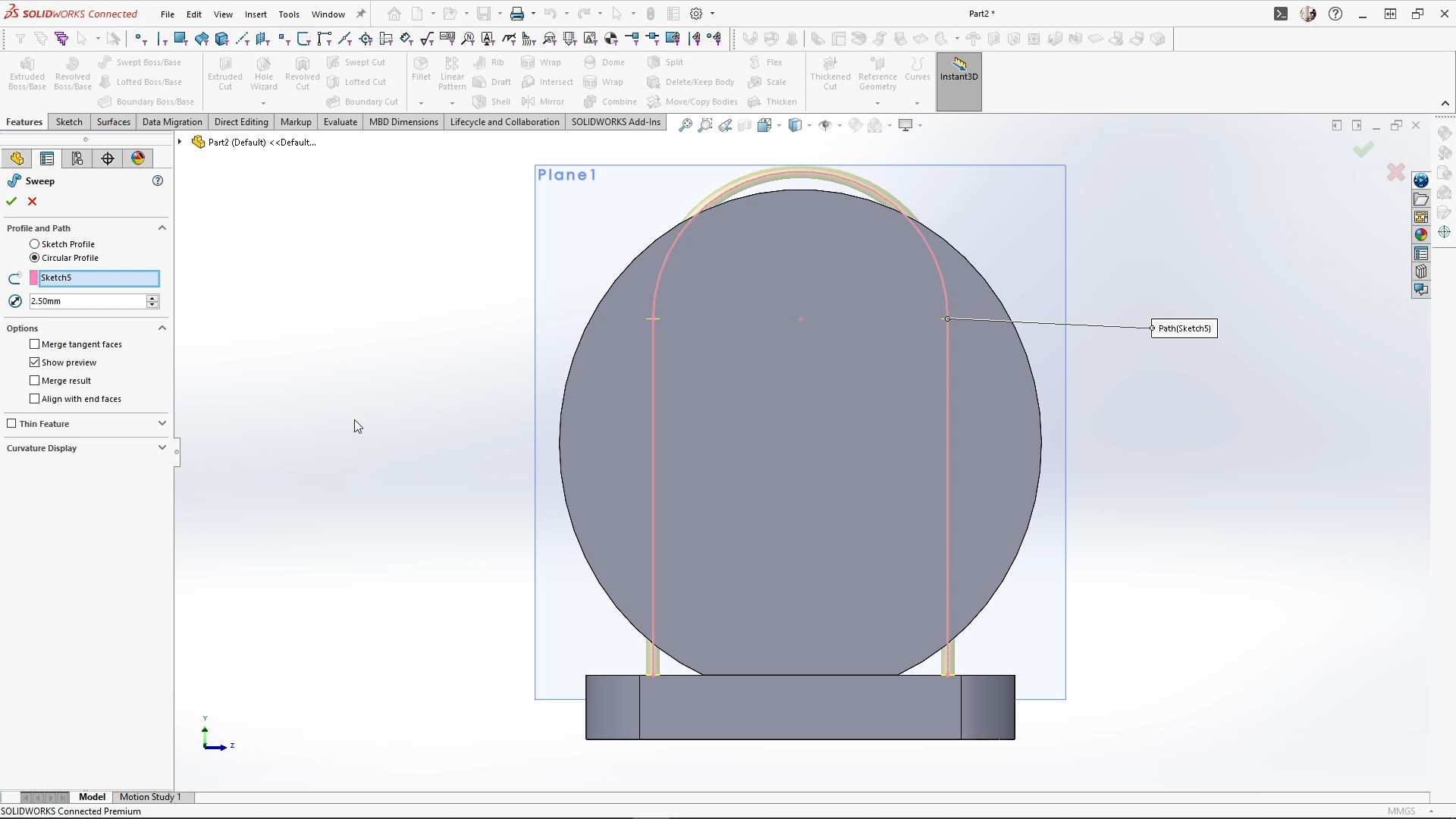

SOLIDWORKS为了创建珠子的线轨迹，我向履带体段添加了一个新的平面中点。在新平面上绘制草图，我绘制了一个拱门并完全定义了草图。然后，我使用了带有 2.5 毫米圆形轮廓的扫描凸台功能，确保合并结果未选中。我再次使用线性特征对扫描主体进行图案化，我将主体图案化了 4 个实例 x 58 毫米，然后应用了它。

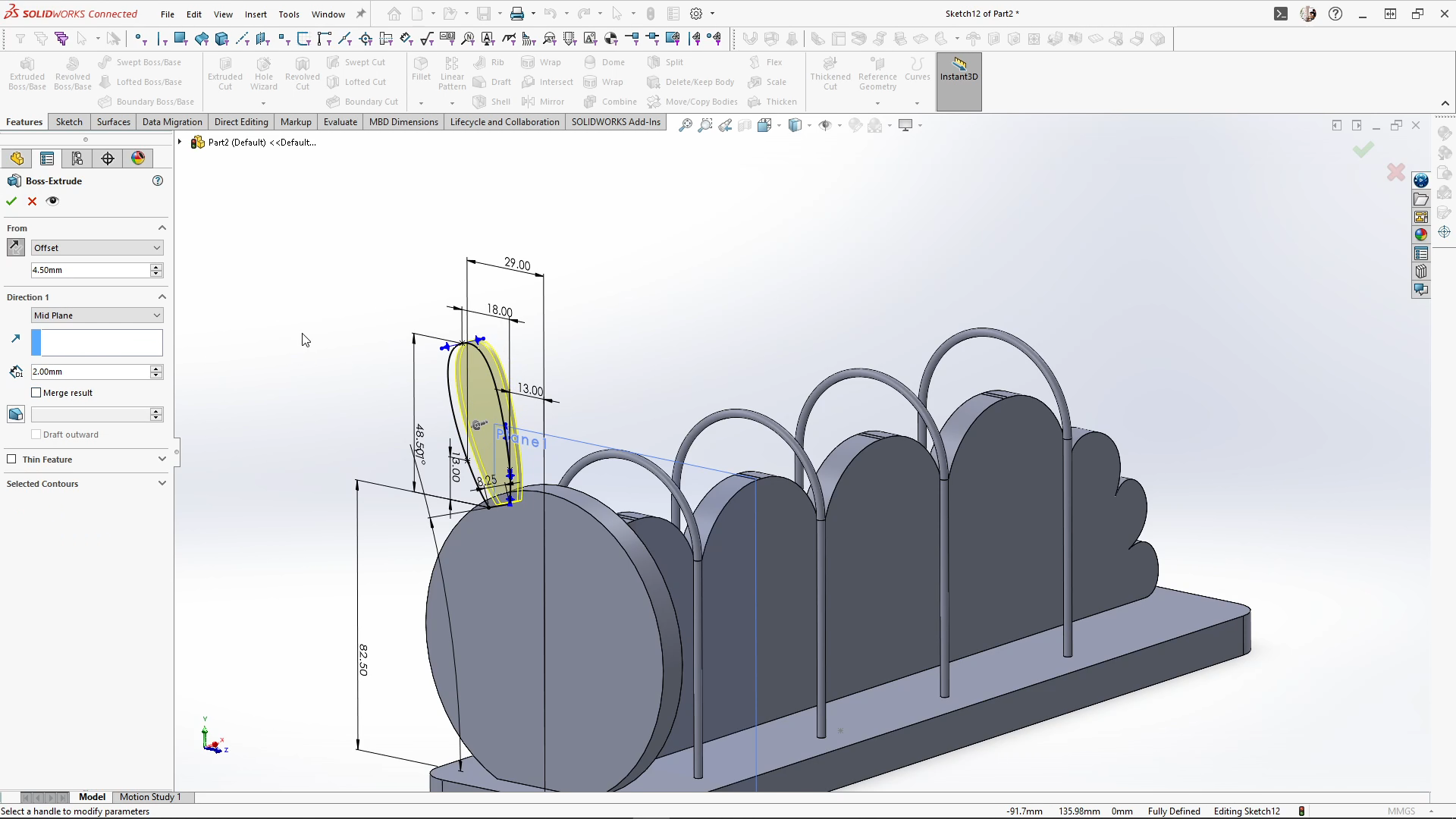

对于毛毛虫天线，我开始在毛毛虫脸上画草图。SOLIDWORKS使用挤出功能，我使用了“从”功能并将下拉列表更改为偏移。在这里，我可以将拉伸偏移 4.5 毫米的中平面，厚度为 2 毫米，这会在毛毛虫的面部挤压中间挤出草图。

天线将采用毛毡织物制造，保持主体分开意味着我可以弯曲天线主体。使用弯曲功能，我旋转了微调平面，将天线垂直弯曲 22 度。然后再次重复该功能，只是这一次，我将弯曲轴线移向天线底部，这样我就可以将零件弯曲 14 度，如下图所示。然后，我在天线上进行镜像，为我的镜面选择前平面。

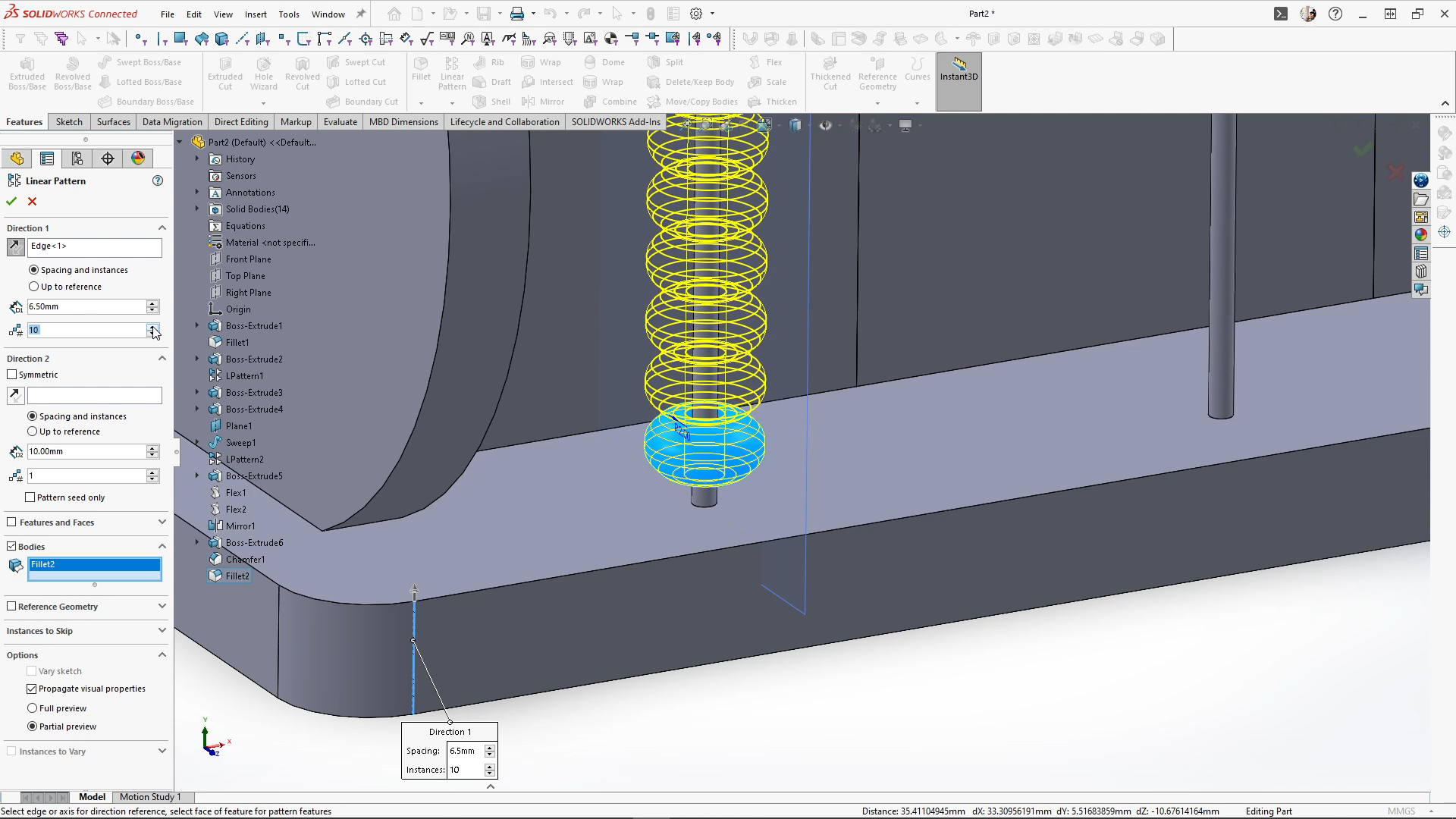

转到算盘珠，我绘制了珠子顶部轮廓的草图，将其挤出 6.5 毫米，从底座挤压面偏移。然后，我使用倒角特征，对珠子的顶部和底部外边缘进行倒角。然后使用圆角将边缘软化 2 毫米。在对珠子进行图案化时，我使用了线性图案功能，将间距更改为 6.5 毫米，实例更改为 10。我没有为其他 3 个珠子轨道绘制 10 个珠子图案化，而是使用了移动/复制主体，这种选择完全是为了方便以后应用外观。当我使用线性图案时，珠子实体不会按顺序分组，而当我使用移动/复制主体时，它们会保持分组状态，使选择变得更加容易。

再次使用移动/复制主体功能，我创建了天线的副本，但将它们保持在与使用组合功能相同的位置。将作类型改为减法，我选择了履带面体作为主体，一组天线作为体进行减法。这在履带头部留下了一个槽，供天线插入。

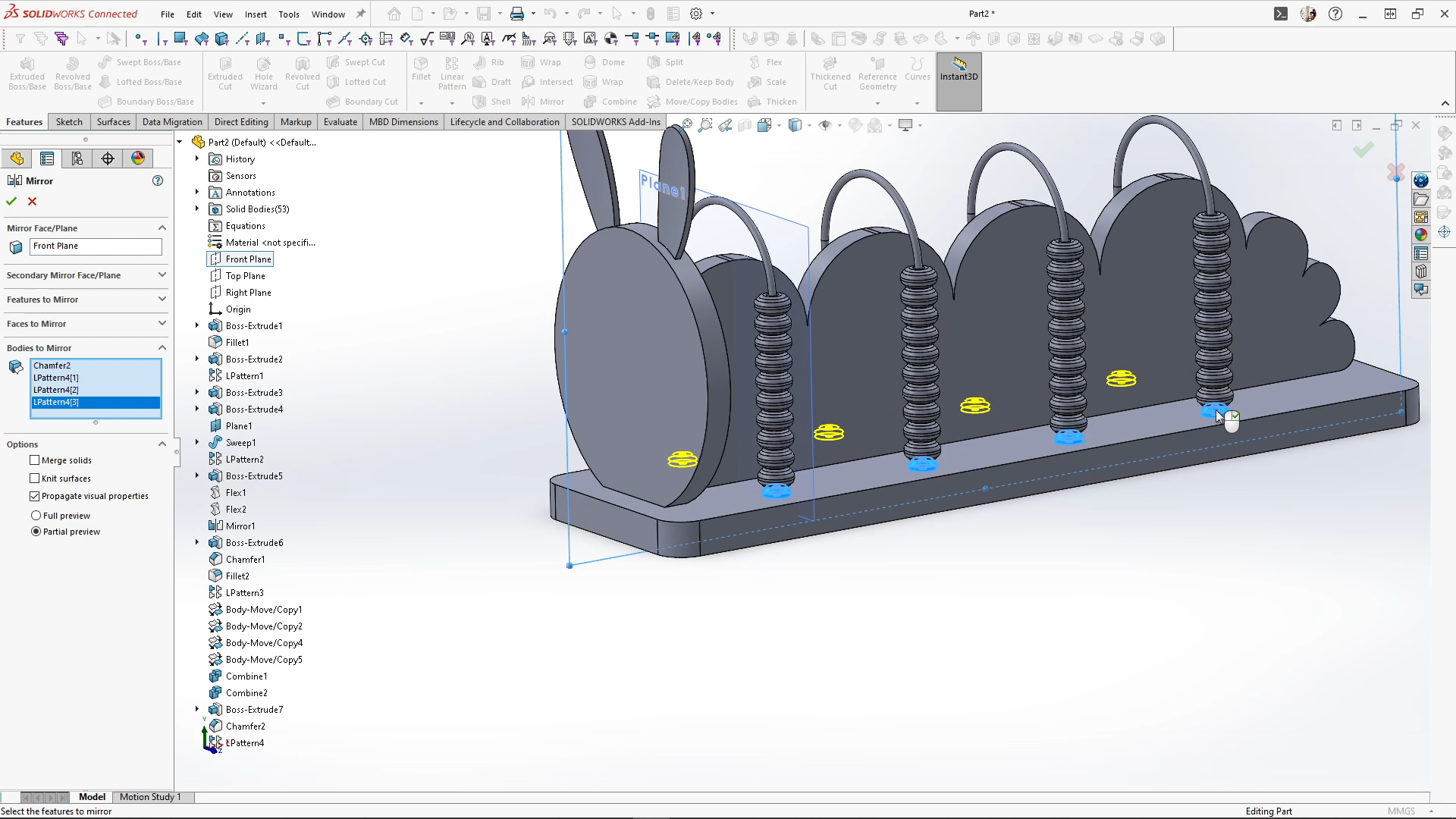

再次选择组合功能，我将作类型改回添加，并选择所有毛毛虫段，我将身体合并为一个。最后，我需要为珠子轨道建模橡胶塞，这些橡胶塞可以软化木珠的落差。在橡胶塞上绘制草图、挤压和添加倒角时，我使用了衬里图案的车身。实例之间的距离为 58 毫米，有 4 个实例。应用后，我使用镜像功能镜像 4 个橡胶塞体。

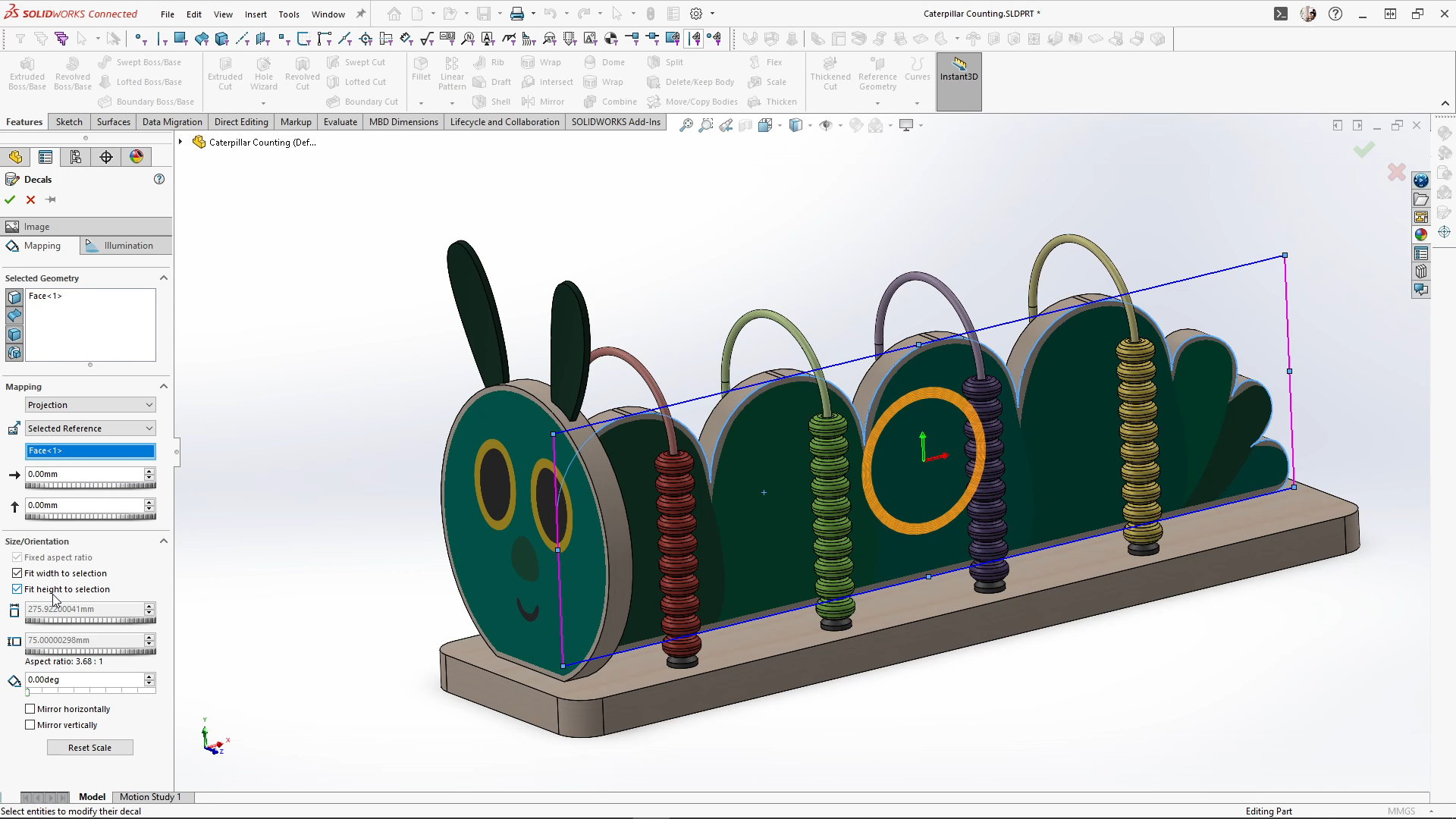

模型完成后，我将所有外观和自定义贴花应用到模型上。我的贴花是 PNG 图像文件，因此可以删除背景颜色并显示应用在下面的外观。随着毛毛虫算盘完成并保存。我创建了一个运动研究并对算盘进行了动画处理，该算盘在 SOLIDWORKS Visualize 中渲染，您可以在教程末尾查看它。
