使用SOLIDWORKS Defeature工具优化装配体内部结构

有些solidworks用户需要把模型通过第三方格式发给其他人，需要把模型内部特征去除后转成第三方格式外发。那么就可以借助Defeature工具来实现客户需求。

1、在solidworks”工具”中找到Defeature，并单击打开。

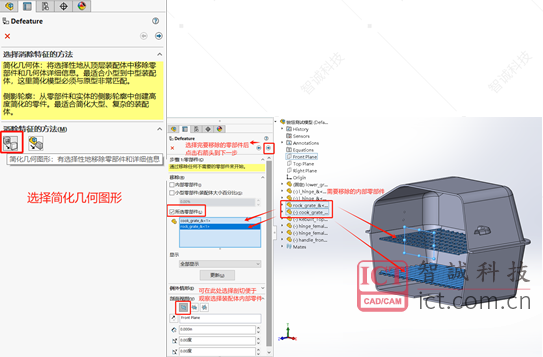

2、选择”简化几何图形”并点击下一步，在步骤1中勾选所选零部件并选择需要移除的装配体内部零部件。

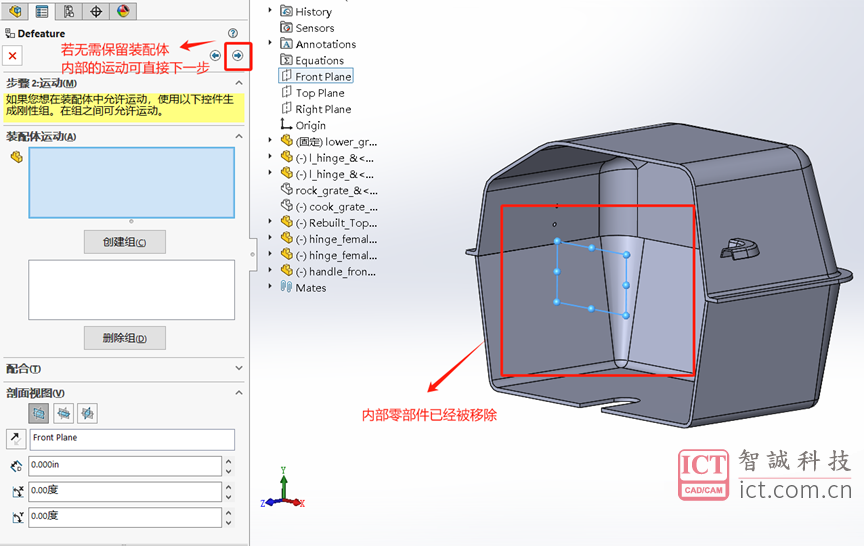

3、无需保留装配体零部件之间的相对运动可直接跳过步骤2。

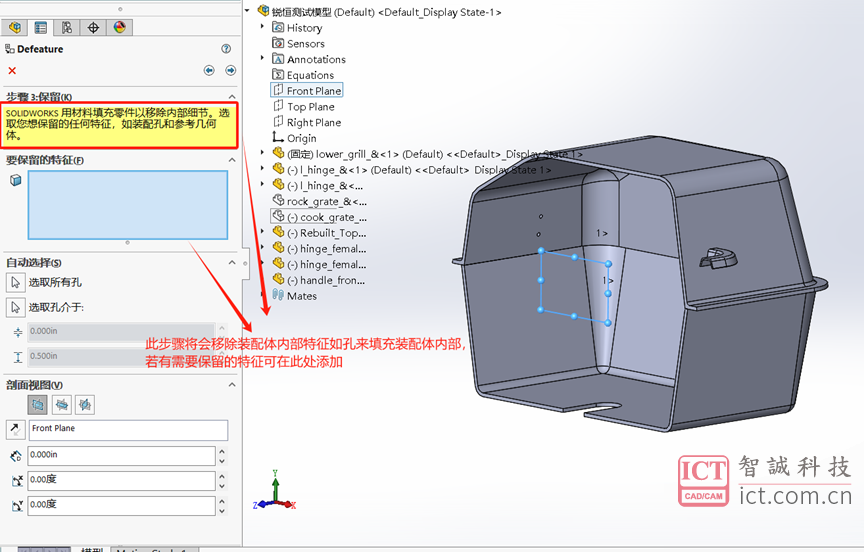

4、步骤3可手动移除装配体内部多余特征面并进行内部填充。

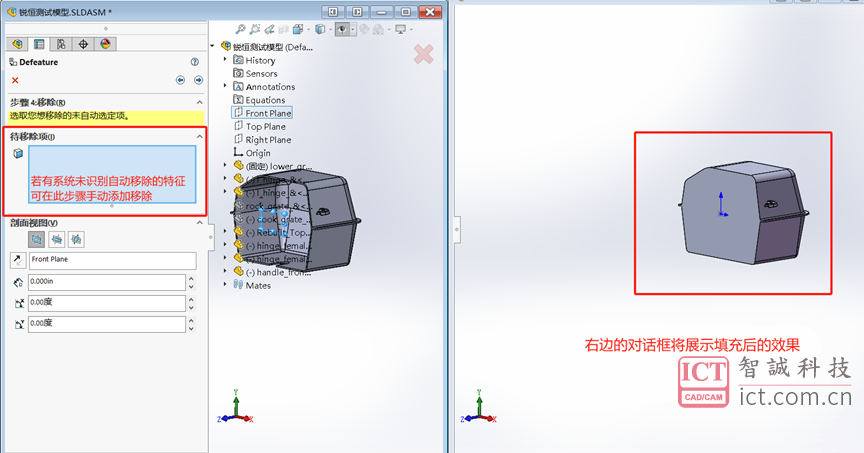

5、步骤4可手动添加系统未识别成功的多余特征来帮助实现内部填充效果。

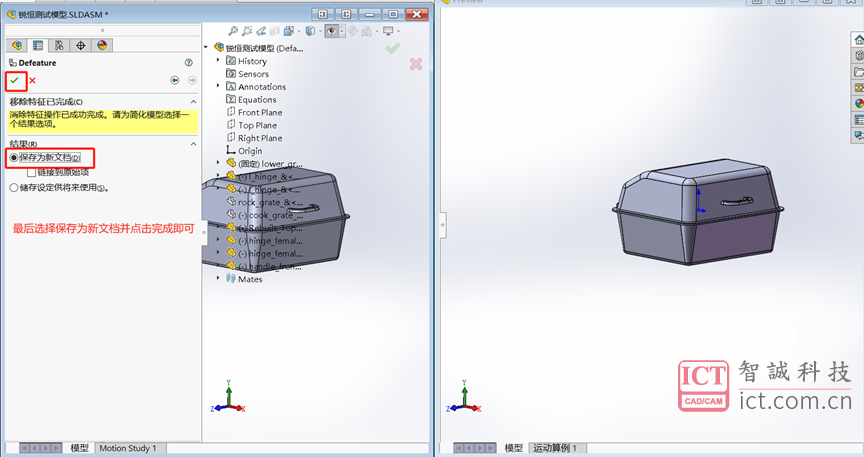

6、最后选择保存为新文档并确认生成内部填充的零件文件，再转换成STP格式即可。

以上就是使用SOLIDWORKS Defeature工具优化装配体内部结构的教程步骤，如有疑问或建议欢迎前往问答社区讨论交流！
