齿轮玩具工程图图纸第 1 部分：SOLIDWORKS 教程

这个齿轮玩具的设计源于我在这里的另一个教程，如果您想查看它是如何在 SOLIDWORKS 中设计和建模的，请单击链接。

我从我的设计 open 的组装开始。然后选择文件，我可以选择“从装配体制作绘图”。我首先要选择的是图纸格式和大小，为此我使用了我自己自定义保存的图纸，选择浏览我可以打开我的 A2 自定义图纸。

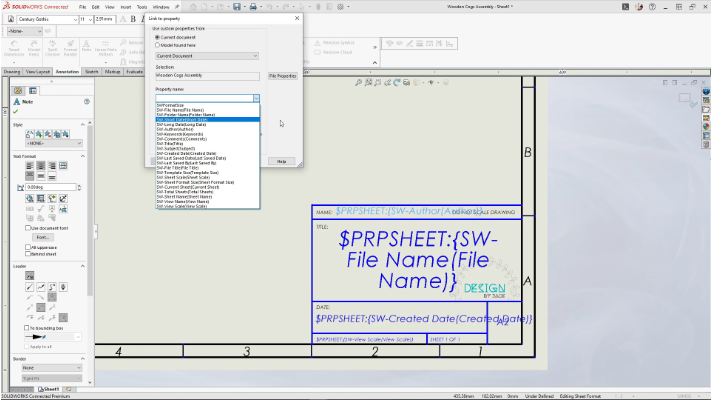

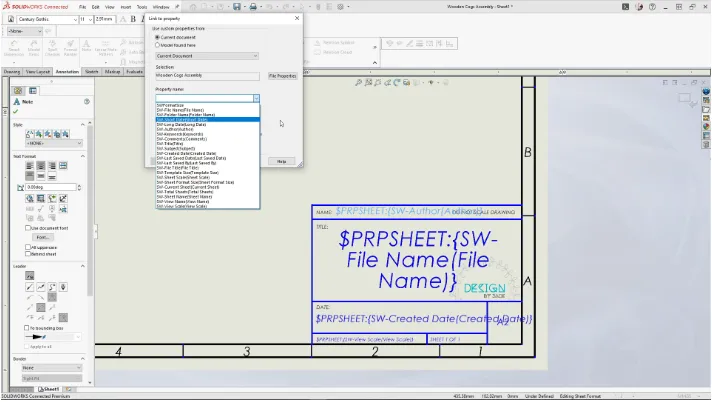

在插入任何SOLIDWORKS装配视图之前，我想演示如何编辑图纸格式，并展示我的自定义工程图纸如何具有预先输入的自定义属性。因此，当我引入工程视图时，工程图纸将更新为文件名、创建日期和视图比例。这些都是使用带有属性链接功能的注释创建的，您可以从下面看到的属性列表中进行选择。拥有图纸模板后，您可以使用 Save As 将其保存为图纸格式，以用于将来的图纸。

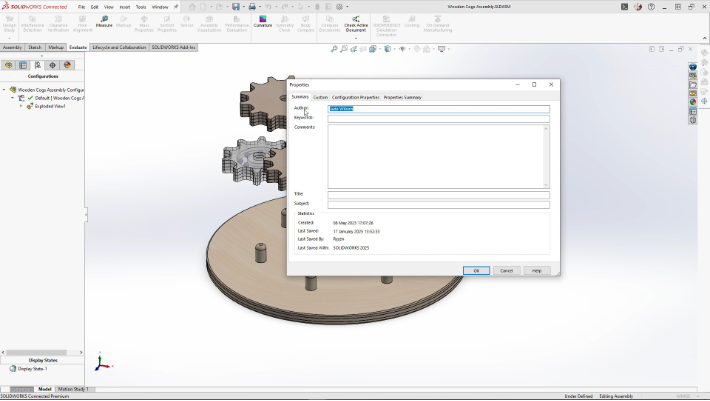

在SOLIDWORKS视图调色板下，您可以浏览所需的零件或装配体，然后可以将视图拖动到图纸上。放入视图后，我的绘图表将更新所有细节。如果希望作者的姓名可见，则需要将信息添加到程序集的文件中。回到玩具的组装，我选择了 file properties 和 summary 选项卡。在这里，您需要输入创建文件的人的姓名并应用它。

接下来，我添加了 all important bill of materials 表，我决定将 description 列更改为 materials。双击 C 标题栏，我可以更改列类型，我将下拉列表保留为自定义属性，并将属性名称更改为 material。您将看到所有列都随每个零件的材料名称而更新。为此，您需要为每个零件文件指定材料。在本教程中，我将演示如何将 material 属性应用于零件。打开 3D 打印的齿轮，你会看到我在齿轮上应用了 PLA 材料。

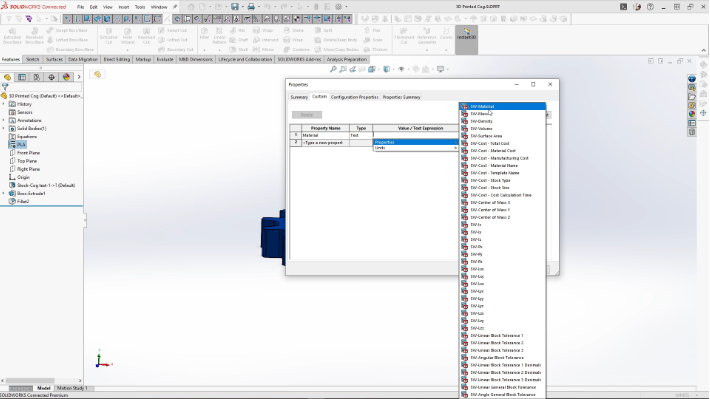

在SOLIDWORKS属性下，有一个自定义选项卡，在这里您可以为零件添加新属性，然后可以将其添加到您的图纸中。在属性名称下，我可以选择材料，然后在值/表达式列的 properties 下，我需要选择 SOLIDWORKS 材料选项。然后，这会将应用的材料信息插入到零件文件属性中。

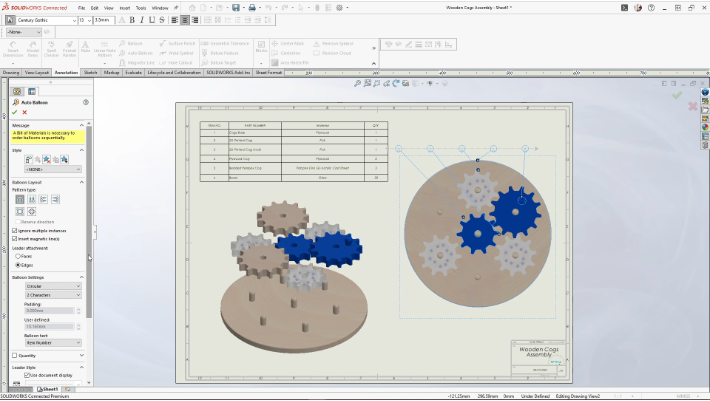

接下来，我对顶部绘图视图使用了自动零件序号功能。在气球布局下，您可以选择图案类型，对于我的图案，我选择了顶部的气球。由于零件序号全部位于我的视图上方，为齿轮玩具标记了每个装配零件的一个，我可以沿着各个零件序号拖动，或者沿着箭头拖动箭头，从而将所有零件序号与工程视图一侧对齐。如果我不喜欢箭头的位置，您可以简单地沿着零件的边缘拖动箭头，但要注意不要将箭头捕捉到其他零件上，因为零件序号编号会发生变化。

我为齿轮基座零件创建了第二个工作表以添加尺寸。我向 Jonathan 发送了用于激光切割胶合板和有机玻璃齿轮的 DXF 文件，以及用于 3D 打印齿轮的 STL 文件。因此，此图纸将仅用作整体尺寸、材料和数量的参考文件，不必非常深入。

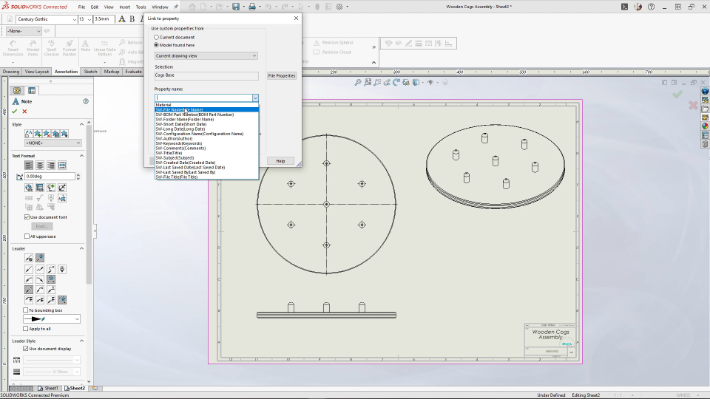

要为零件添加标题或标题，您可以选择要标记的零件并使用注释工具，选择我需要的属性图标链接，将“使用自定义属性”选项更改为此处找到的模型。对于属性名称，我从下拉列表中选择了 'file name' 并应用了它。在这里，我将得到一个标题注释，在我删除注释之前，我删除了箭头。将标题拖放到绘图视图上方，我可以使用字体工具栏更改字体选项。

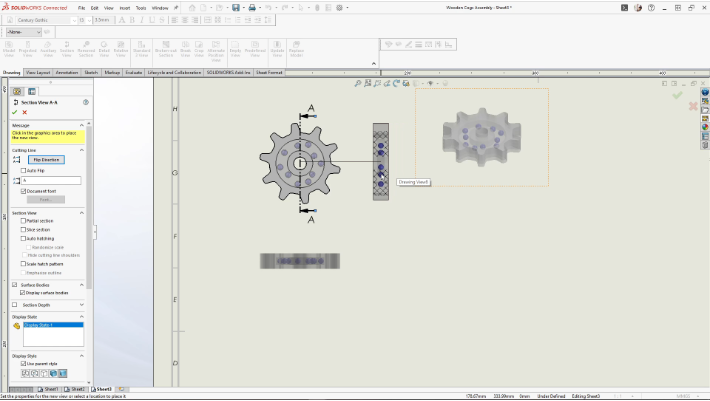

转到第 3 页，我开始添加齿轮。从有机玻璃开始，我使用了与基础零件相同的绘图视图，即等轴测视图、俯视图和前视图。但是，有机玻璃齿轮需要一个额外的视图，使用绘图选项卡，我使用截面视图功能和垂直切割线从齿轮中心创建齿轮的截面视图。这是为了向 Jonathan 表明齿轮内需要一个空隙才能落入珠子中。这很重要，因为珠子需要足够的空间才能在齿轮内移动。

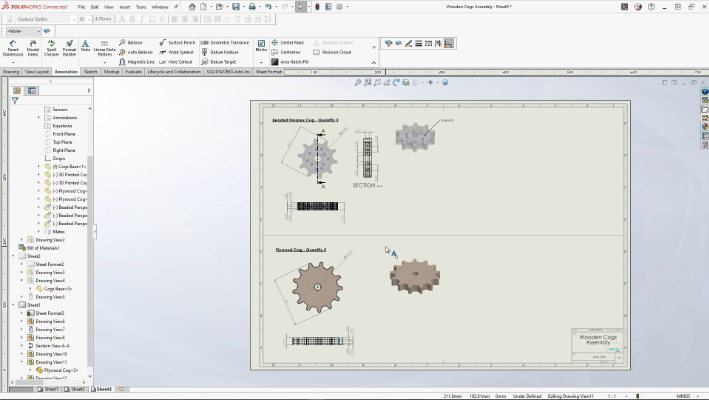

然后，我将向我的视图添加标题和一些总体简单维度。同样，这些不需要深入，因为齿轮的 DXF 轮廓已使用该平台发送给 Jonathan。我还为 Jonathan 添加了一个注释，为每个有机玻璃齿轮添加 10 个珠子。我使用编辑表格式来延长草图线并将页面水平分成两半。这有助于我将我的工程视图与另一个零件分开，当您有多个较小的零件要添加到单个图纸中而不会使查看图纸的人感到困惑时，这非常有用。

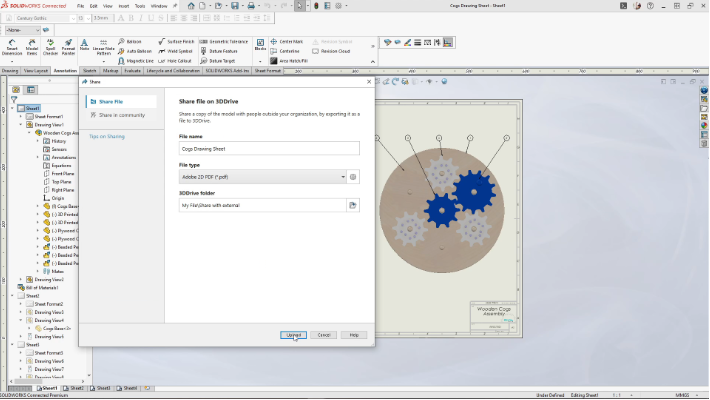

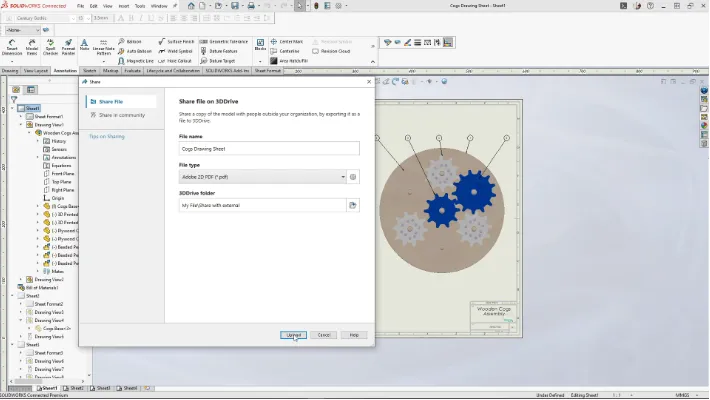

向前跳，我添加了胶合板齿轮，然后是较小的 3D 打印齿轮和带有手柄的较大 3D 打印齿轮。一旦我对我的图纸感到满意，我就可以保存图纸并选择“文件”，然后选择“共享”选项，将我的文件作为 Adobe 2d pdf 共享到 3D Experience 平台上的 3D Drive 上。然后，我可以选择 upload 并选择我希望文件的位置。这会将我的工作表导出到平台。如果我对图纸进行任何更新，我就可以更新共享文件，这是一个非常有用的功能。

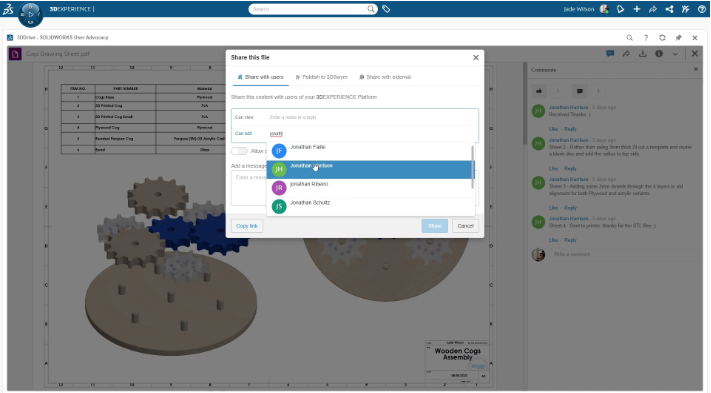

移动到平台上，我可以从 3D Drive 打开我的绘图页。当我打开绘图时，您将看到我已经与 Jonathan 共享了我的文件，并且他已经发表了一些评论。要与平台上的某人共享文件，您可以使用共享图标。在“与用户共享”下，您可以输入要共享的名称以供他人查看，也可以在“可以编辑”框中输入以允许他人编辑您的文件。当我开始键入时，Jonathan 的名字会弹出来，我可以选择它。我还可以添加一条消息。从这里，我复制了链接并选择了“分享”。最后，我通过一条消息向 Jonathan 发送了文件链接，以帮助他快速找到文件。

然后，我可以回复 Jonathan 的笔记，并等待他向我更新项目进度。请密切关注本教程的第 2 部分，您将看到 Jonathan 接受挑战，制作这款齿轮玩具的原型。
