SOLIDWORKS钣金加工的计算方法说明

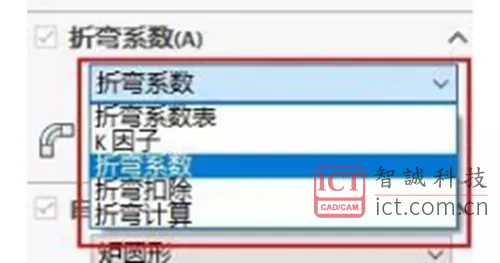

SOLIDWORKS钣金在计算展开长度时，通常会使用到如下3种方式：

钣金折弯计算器-K因子计算器-软件下载

1、K 因子；

2、折弯系数；

3、折弯扣除；

4、规 格 表：使用表格文件进到定义(不在这部分讲解)

5、折弯计算：使用表格文件进到定义(不在这部分讲解)

本文将使用同一个钣金折弯模型演示此三种钣金展开的计算方法。求不同的计算方法就是对该变形位置的实际展开的长度结果。

SOLIDWORKS钣金模型规定：折弯边长100mm、厚度设置为10mm、折弯半径6mm。

K 因子：

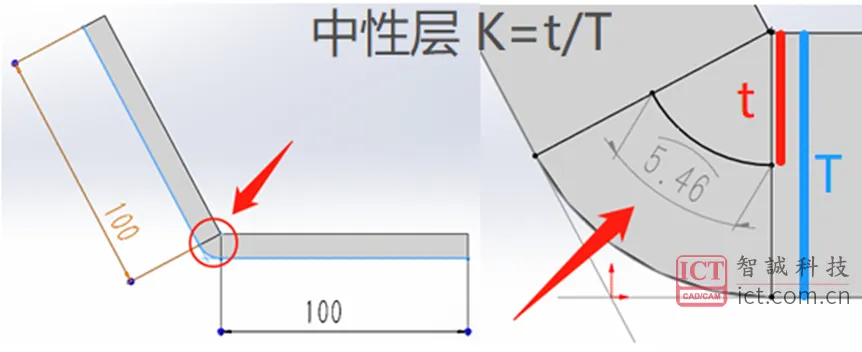

这里就是用 K 因子是描述中性层的位置。K 因子：中性面距内折面/厚度，即 t/T 随便说明下，中性层是变化的，不同厚度和半径中性层的位置也会变化的。(注意这里的中性层是弧长，不是半径)

模型钣金展开长度：100+100+5.46=205.46

折弯系数：

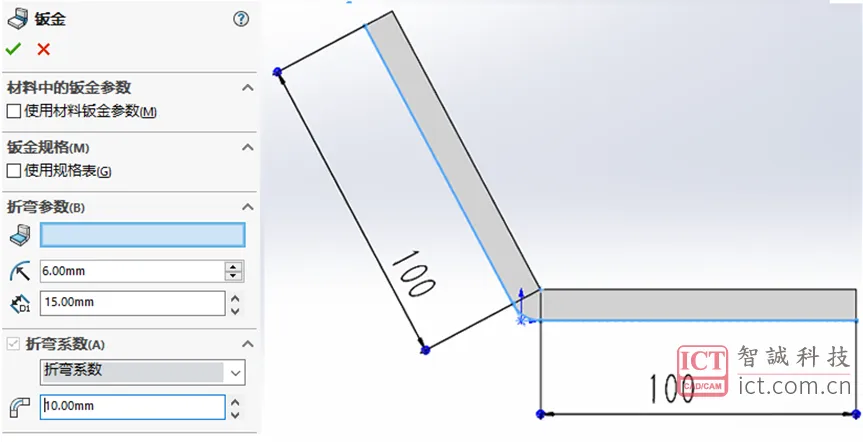

去除折弯半径的部分，直接使用折弯系数的数值代表该折弯半径的中性层，即固定边+折弯系数即为展开长度。

模型钣金展开长度：100+100+10=210mm

折弯扣除：

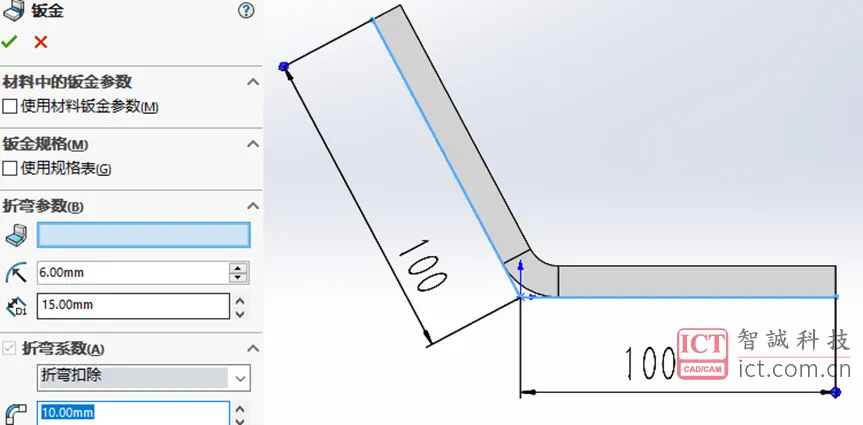

草图包含折弯半径的部分，直接使用折弯扣除的数值代表该处重复多余的长度。

模型钣金展开长度：100+100-10=190mm

以上就是SOLIDWORKS钣金加工的计算方法步骤说明！
