SOLIDWORKS中复制装配体的更智能方法-使用配合复制

在处理涉及多个零部件的装配体时，使用 SOLIDWORKS® Copy with Mates 工具可以节省大量时间。但是，传统方法不是使用带配合的复制 – 单独复制每个零部件。您可以通过围绕单个锚固零件对零部件进行分组来节省更多时间。此方法允许您仅为一个主要零部件添加配合，并自动将其余零部件定位到位。

配合智能复制技术：

通常，您将单独复制每个零件并为每个零部件单独设置配合参考。如果您正在处理包含大量小零件的装配体，这很快就会变得乏味。相反，您可以通过将所有零件配合到单个“锚点”零部件并让 SOLIDWORKS 处理其余部分来节省时间。这种方法减少了您需要进行的配合选择的数量，允许您快速生成分组副本。

让我们使用一个管道系统示例来说明此过程：

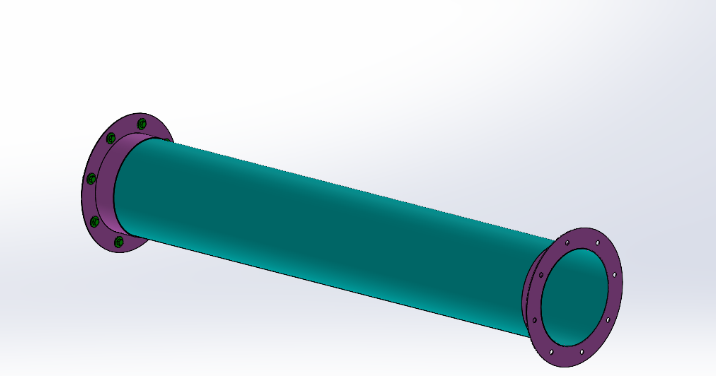

想象一下，您有一段管道，其中有法兰和螺钉与之配合。通常，您将单独复制每个零部件，为新位置的每个法兰和每个螺钉设置配合。相反，请按照以下步骤操作：

1、选择锚点零部件：选择装配体中的主零件以用作其他零部件的锚点。在我们的示例中，主风管截面充当锚点。

2、将所有零部件与锚点零件配合：将要复制的每个零件（如法兰、螺钉和其他紧固件）与锚点零部件配合。这样，所有零部件都遵循锚点零件在装配体中的位置和方向。

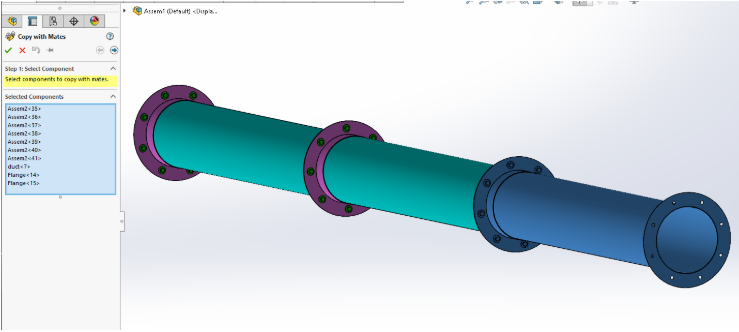

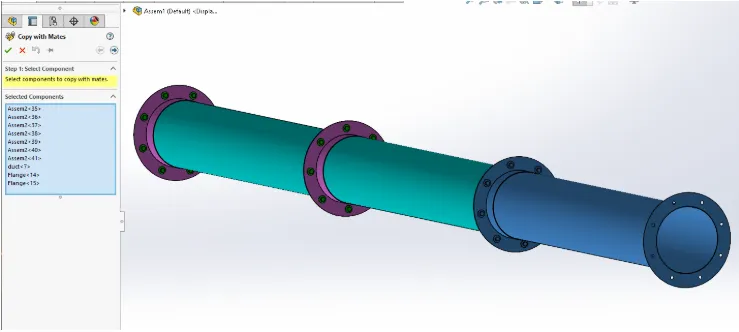

3、在所有零部件上使用带配合的复制：将所有零件配合到锚点零部件后，选择整个组并启动带配合的复制。

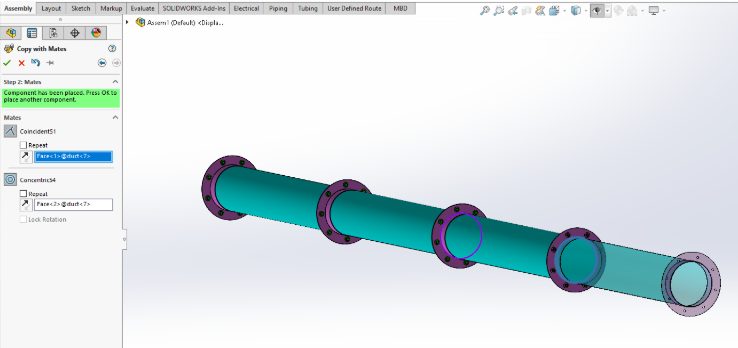

4、仅为锚栓选择配合：启动带配合复制工具后，您只需为锚栓零件选择配合参考。在 PropertyManager 中，您只需要定义风槽的配合。其他零部件将根据其与锚点的配合自动跟随。

5、只需为主风管选择配合，SOLIDWORKS 就会将所有连接的零件、法兰和螺钉精确地放置在新位置应有的位置

为什么这种技术有效： 通过将每个零部件配合到单个锚栓零件，您可以允许 Copy with Mates 将它们视为一个单元。当您为锚点定义配合时，所有其他零部件都保持其相对位置和方向，从而大大减少了您需要生成的单个配合的数量。

结论： 通过这种方法，您可以通过减少重复的配合选择、将多个零部件定位为一组以及在复杂装配体中更高效地工作，最大限度地发挥“复制并配合”的潜力。在您的下一个项目中尝试此技术，并在 SOLIDWORKS 中体验更流畅、更快速的装配过程！
