SOLIDWORKS中使用外部参考的管道弯曲动画

SOLIDWORKS® 中的外部参考引用将一个文档链接到另一个文档，确保参考文档中的任何更改都反映在相关文档中。在模拟复杂过程（例如管道弯曲）时，此功能特别有用，因为在这些过程中，组件的运动和形状变化必须保持互连。

在此示例中，将创建一个组件来表示弯管机。弯管涉及将管材或管道重塑为所需的配置。该动画通过模拟管道和旋转弯曲模具之间的相互作用来展示弯曲过程。

要创建弯管动画：

1、模型准备：

设计夹具和模具：使用零件建模创建所需的夹具和弯曲模具。

装配零部件：使用适当的配合构建新装配体以复制所需的运动。

2、在装配体的上下文中创建新零件：

ｉｎｓｅｒｔ Component：使用“ｉｎｓｅｒｔ Component”功能并选择“New Part”以在装配上下文中创建新零件。

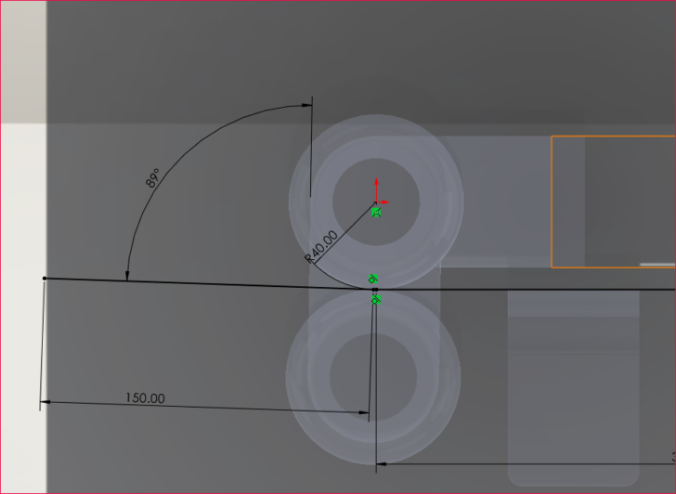

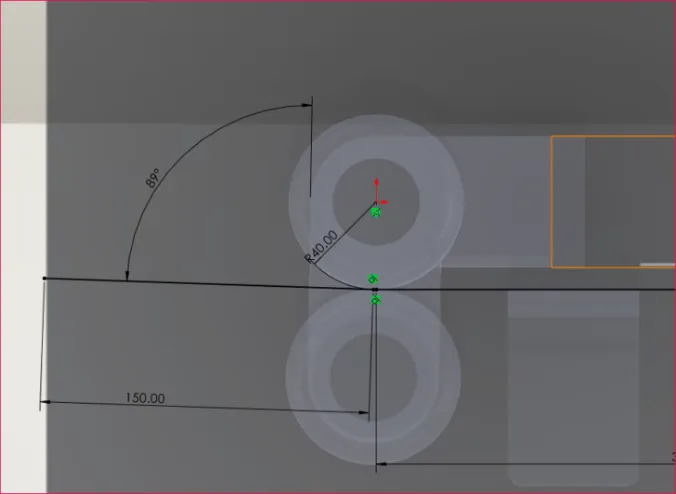

Add Constraints：约束新零件，使其运动取决于旋转的模具。在此示例中，管道的路径角度被约束为与模具的旋转保持恒定关系，而不管其位置如何。

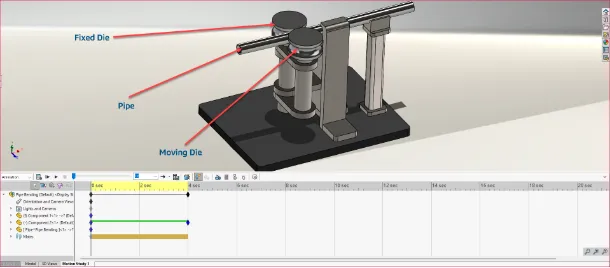

3、为程序集制作动画：

设置运动算例：

导航到“Motion Study”选项卡。

拖动时间条以定义动画持续时间。

模拟运动：

1、将旋转的骰子拖动到所需的结束位置。

2、计算并播放动画。

3、观察当模具移动时，管道如何围绕枢轴弯曲，由添加的配合和约束引导。

在此模拟中，外部参考通过逐帧重新计算运动来发挥关键作用，从而确保逼真的管道弯曲行为。

最终结果：

该动画提供了管道弯曲过程的表示，模拟了管道和弯曲模具之间的相互作用。虽然这是一个简化的描述，但它有效地展示了 SOLIDWORKS® 在模拟此类流程方面的潜力。

注： 此示例仅用于演示目的，可能无法准确代表工业弯管设备。
