如何使SOLIDWORKS工程图视图中大圆弧标注符合制图标准

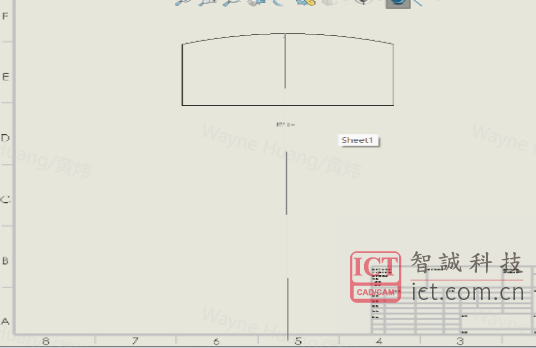

SOLIDWORKS用户在工程图中，对零部件进行标注时，遇到比较大的圆弧标注，标注不符合制图画法，这中圆弧标注该如何标注？一起来看看智诚技术是如何解决这个问题的！

解决方法：

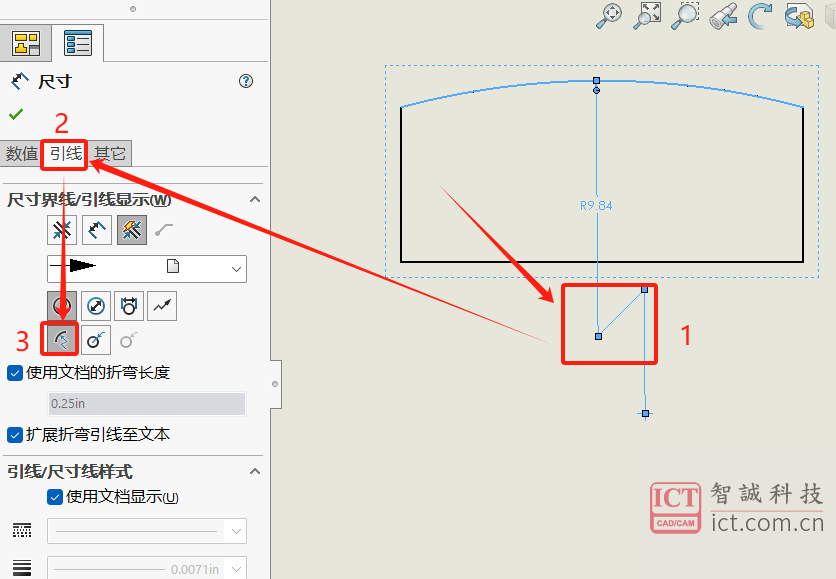

1、在SOLIDWORKS中点击这个已经标注好的大圆弧的标注尺寸，在左侧的尺寸属性栏中，选择引线，并在【尺寸界线/引线显示】，选择【尺寸线打折】，即可看到这个大圆弧的标注样式符合制图标准。

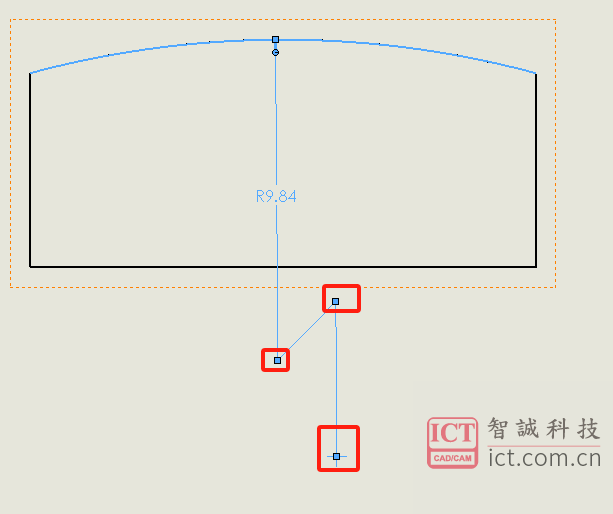

2、将大圆弧的尺寸标注更改为【尺寸线打折】样式后，这时远离圆弧线的尺寸线会出现三个端点，用户通过三个端点可以调整这个折线的位置，以此达到视觉上美观。

以上就是解决SOLIDWORKS工程图视图中大圆弧标注符合制图标准的操作方法，如有问题或建议，欢迎前往问答社区讨论交流！
