SolidWorks零件建模中的图案设计技巧

在SolidWorks中创建图案通常是相对简单的，但对于更複杂的设计，所选择的创建图案方法可能会显著增加文件重建的时间。在这篇博客中，我们将探讨创建图案特徵时最常见的方法，并讨论每种方法的优缺点。

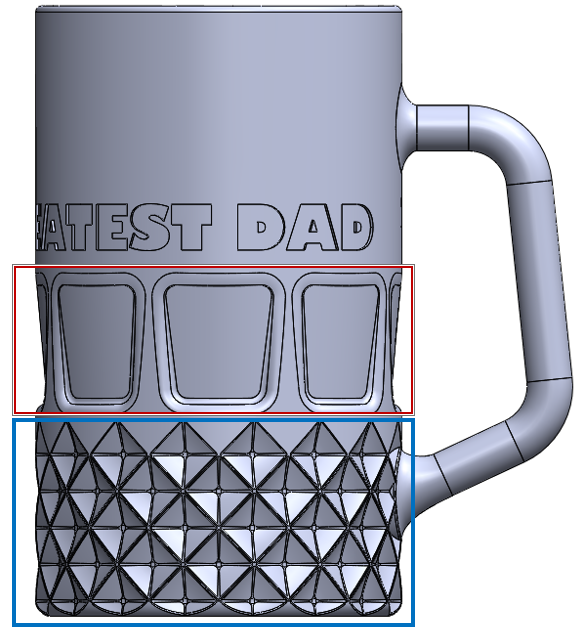

在这个模型中，有两个图案是由SolidWorks图案特徵创建的，一个是中间的凹形图案，另一个是底部的菱形图案。请注意，这些图案是绕著一个圆柱面排列的，圆形图案用于在轴周围创建相同的几何形状。但首先，我们必须创建种子图案：

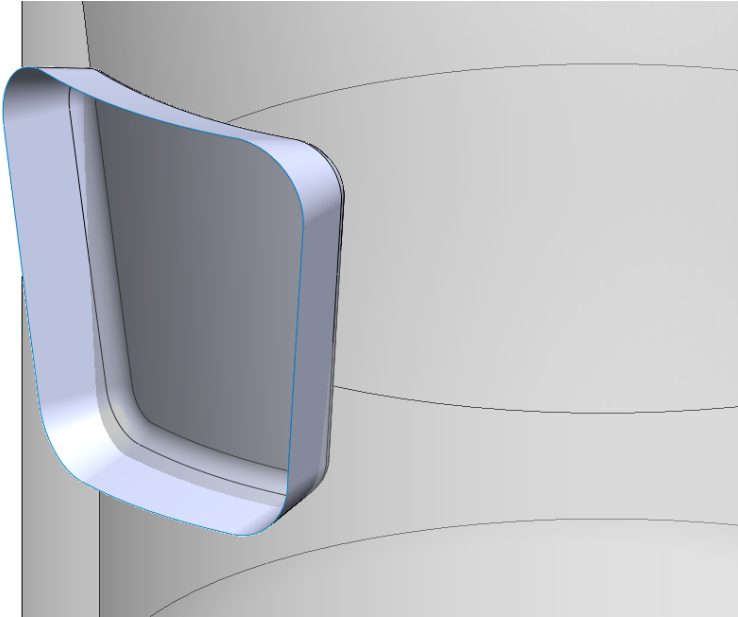

通过偏移和修剪玻璃的表面，我们可以在边缘周围添加一个规则曲面。这创建了一个与玻璃重叠的曲面。

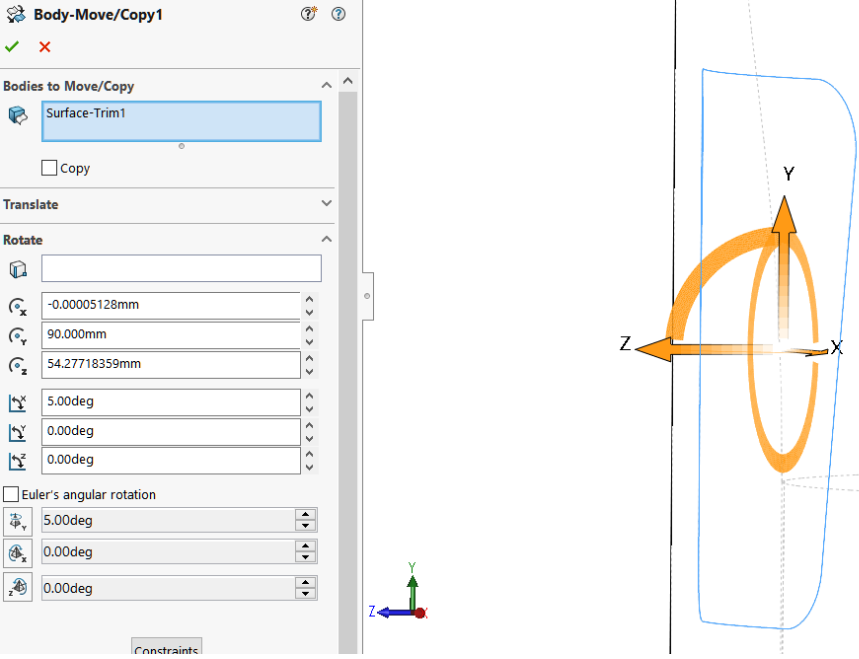

使用“Body Move”命令倾斜曲面体，形成代表图案斜率的角度。

使用“Surface Cut”命令来删除曲面内部的固体部分。

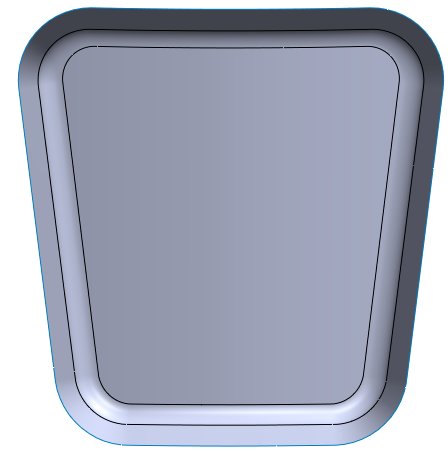

在边缘周围添加滤镜，以使形状更加平滑。

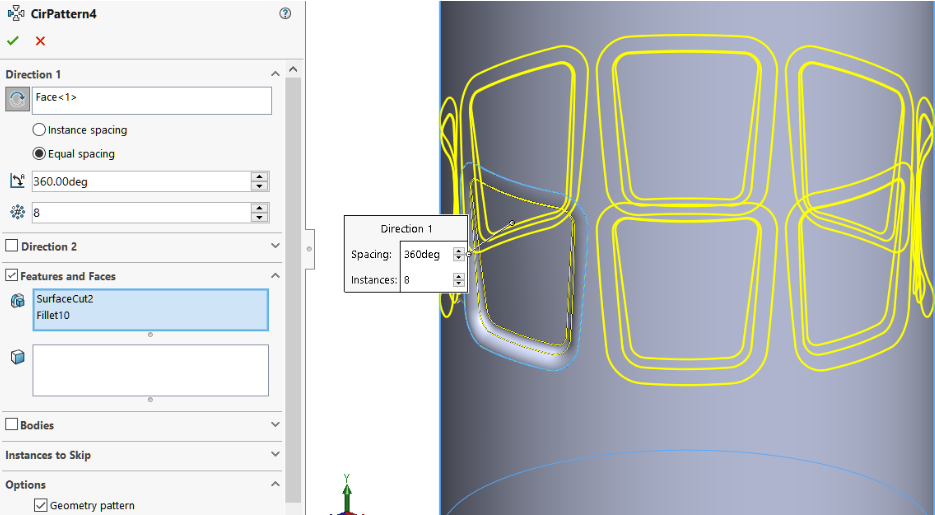

使用圆形图案功能时，我们可以使用“几何图案”来减少重建时间。勾选几何图案后，图案只会複制，而不会解决图案化的特徵。

在这种情况下，它複制了曲面切割和倒角特徵的结果，但不会在新位置解决这些特徵。因此，可以缩短图案重建时间。

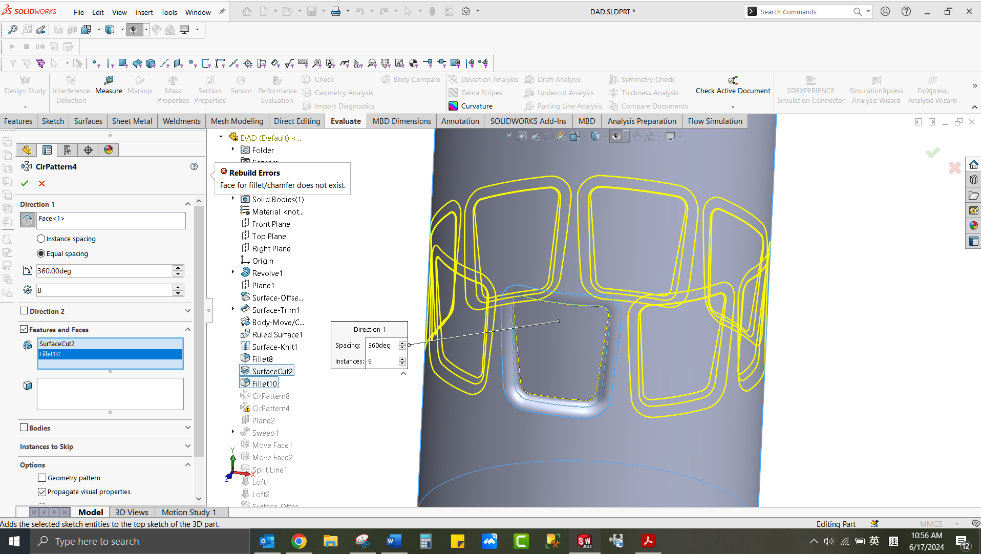

在这种情况下，如果不使用几何图案，倒角特徵无法进行图案化，因为面倒角会移除面，进而在创建图案时引起错误。在这裡使用几何图案是完成图案的一种解决方法之一。

另一种解决方法是使用“面来进行图案化”的选项。这裡不是选择创建种子特徵的特徵，而是直接选择组成种子特徵的面。请注意，使用面来进行图案化时，图案必须保持在同一个面或边界内（就像特徵图案必须保持在同一个固体体内一样）。

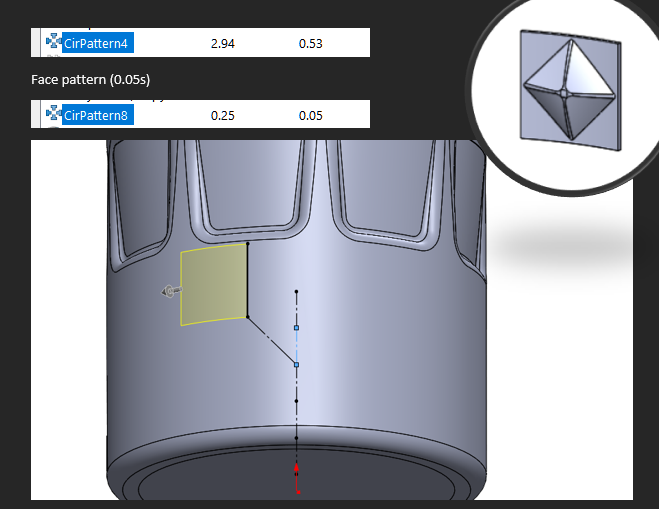

 以下是重建时间的比较： 使用几何图案的特徵图案：（0.53秒）

对于菱形图案，同样需要创建图案种子。

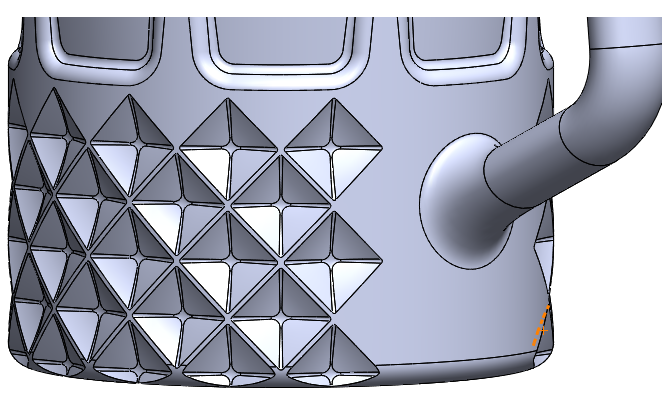

如果我们像之前那样直接对曲面切割进行图案化，请注意，当模型中有额外的几何形状（例如手柄）时，图案不应该是全围绕的：

使用“skip instances”可以避免这个循环的问题。但我们需要为每一层图案设置它。这样做会导致一个没有图案的区域，这不是理想的解决方案。

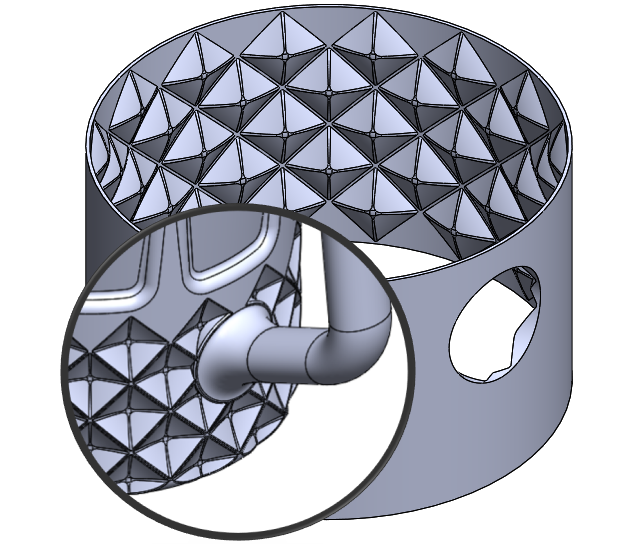

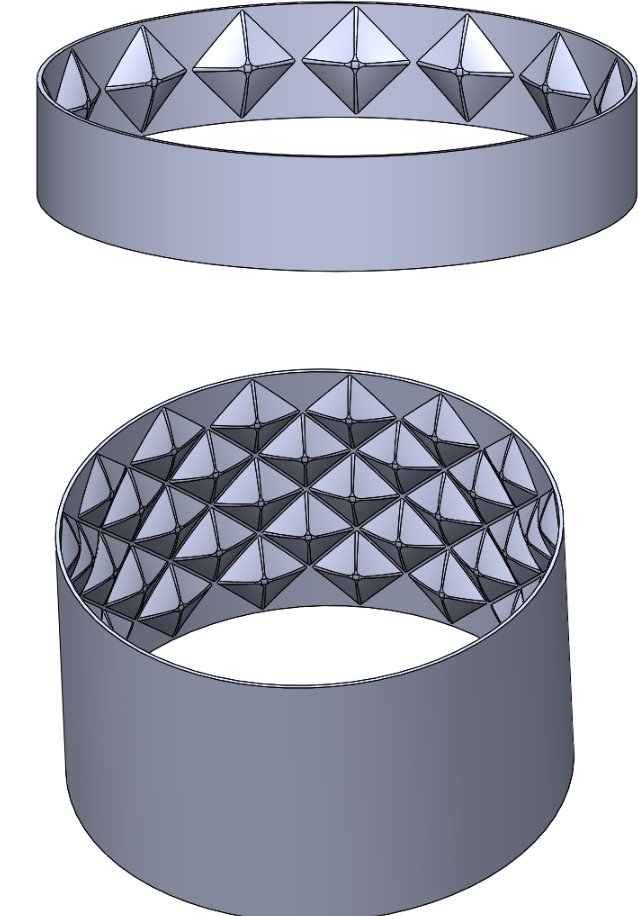

与直接切割模型并对结果进行图案化不同，这次我们将通过使用圆形图案和线性图案在工具本身上创建图案，然后将结果结合起来：

3.5

这样做的好处是，我们可以进一步调整工具本身的形状，例如添加孔以避免在某些区域进行图案化，而不是在图案特徵中使用“skip instances”的选项。这可以在将工具与目标体使用减法选项结合之前完成。

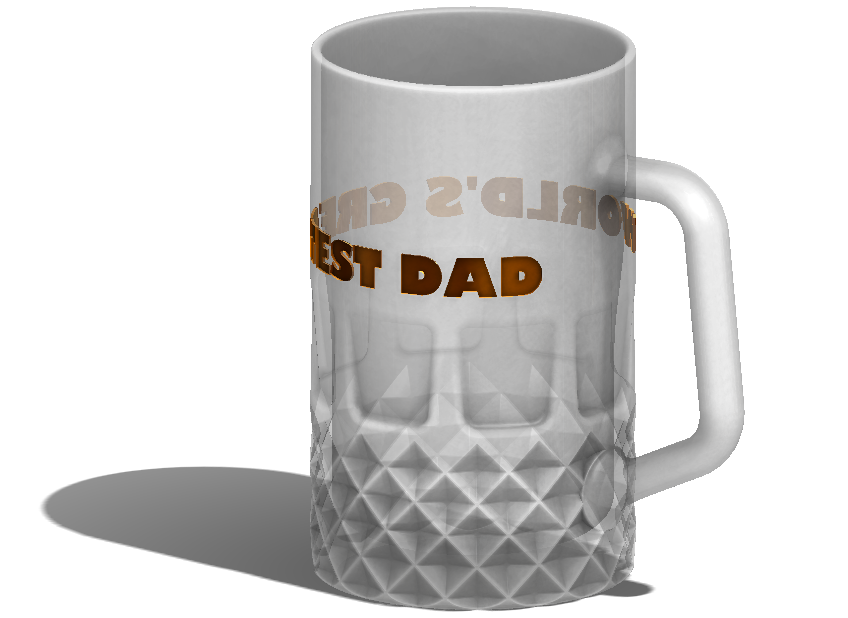

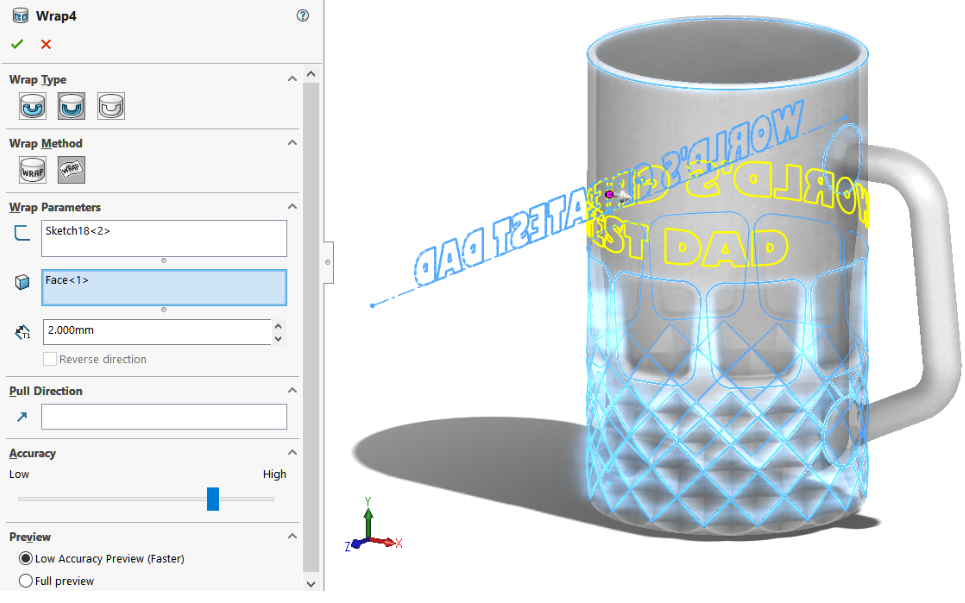

使用类似的概念，这也可以应用于除了图案之外的不同特徵。例如，如果我们需要在具有细节的圆柱形表面上包裹文字：

方法1：使用Wrap - Deboss功能直接在表面上进行，使用Analytical或Spline Surface方法。

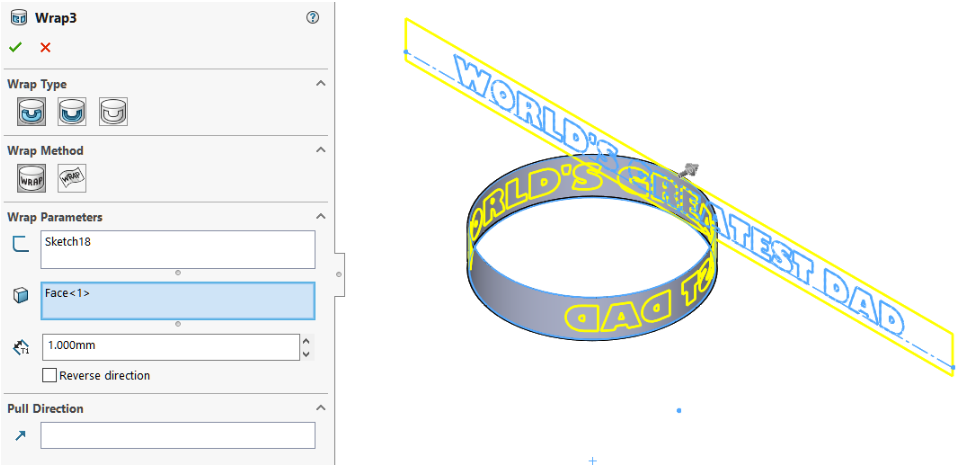

Method 2: 创建另一个简单的实体，然后使用Wrap - Emboss功能，最后结合以减去几何形状。

所有方法几乎都可以获得相同的结果：

方法1A – 直接使用Analytical进行Wrap：

总重建时间（秒）（冻结后）：5.94

方法1B – 直接使用Spline Surface进行Wrap：

总重建时间（秒）（冻结后）：10.12

方法2 – Wrap在环上并结合：

 总重建时间（秒）（冻结后）：1.08

由于Wrap功能将目标面作为计算的一部分，保持面的简单和乾淨可以大大减少重建时间。希望您能更多了解图案和重建时间之间的关係
