如何使库特征应用更灵活

库特征能将很多常用的特征或特征组合用特定的格式保存起来，在需要用到的时候只要求一 个拖放和简单的定位即可完成一个几个常用特征的创建，还可以添加不同的配置，形成一系列不 同型号和规格的特征。库特征的内容还可以是草图，对于常用的复杂草图和复杂特征更是能起到 一劳永逸的效果。那如何让你的库特征更具灵活性呢？你的库特征在应用的时候在同一个平面上 能做不同方向的效果吗？如图（1）所示。

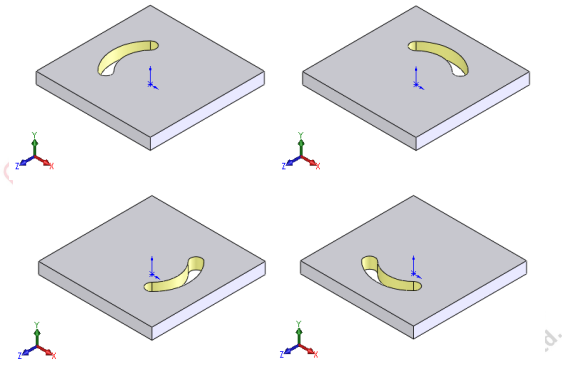

图（1）

从上面的图中可以看出，同一个库特征可以根据实际的设计要求随意更换方向，甚至是任意 角度。主要可以从库特征的草图入手，因为草图里面的尺寸和几何关系决定了该库特征的外部参 考，也同样决定了库特征的灵活性。所以问题的关键在于如何正确的定义草图的尺寸和几何关 系。以上面的库特征为例，该库特征的设计意图是，外部参考为一原点和一模型边线。创建一个 方形基体，如图（2）所示在基体的一个面上做出以下草图，仔细观察该草图，三个中心线的一 个端点分别原点重点，实现原点成为库特征的一个外部参考。但还没有实现将基体边线变成外部 参考。此时若创建库特征，只需要一个原点就可以将库特征完全定位。但这样的库特征只能在一 个方向上使用，即无法控制其应用方向，灵活性显然达不到预期效果。分析原因如下，由中间的 中心线可以看出，有一几何关系严重限制了该草图的方向性，就是其“竖直”几何关系。因为一 般情况下，当你所画的直线是竖直或者水平的时候，系统将自动添加“竖直”或“水平”的几何 关系。所以不管这个库特征放在哪里，它始终只有一个方向，就是竖直方向。在这种情况下，可 以通过改变中心线的几何关系从而获得更大灵活性，如图（3）所示。把“竖直”的几何关系删 掉，重新添加与基体边线的“平行”几何关系，实现将基体边线变成外部参考。此时的库特征在 应用的时候只需要选择一个原点一个边线，那么就可以根据需要选择相应的方向，因为中心线始终与所选择的边线保持平行的几何关系，所以能轻易的实现灵活控制库特征方向的效果。如图 （1）所示。

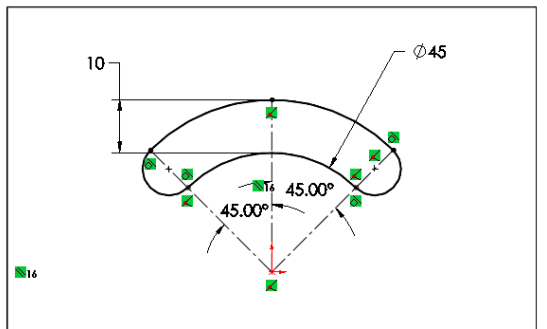

图（2）

图（3）

以上例子能实现库特征在四个方向的应用，如果要求库特征在任意角度上的应用，则可以将 图（3）中“平行”平行几何关系删掉，在中心线与边线之间添加一角度的尺寸关系，在应用的 时候就可以通过覆写该角度值，从而实现任意角度的控制！
