其他CAD文件导入与3D Interconnect

3D Interconnect是有利有弊的，当启用该功能再打开中间格式文档时，可能会遇到一些问题。所以建议是，在打开其他同类设计软件的源生格式并需要链接源文件时，请打开3D Interconnect功能。但如果是打开中间格式，可以选择关闭该功能。
目前，市面上三维工程设计软件众多，且不同软件所使用的文件格式不互通，许多工程师都遇到过需要用SOLIDWORKS打开其它同类软件所生成的文件的情况。如果我们直接打开，就会出现如下的提示。

在以往，我们通常需要将其他软件生成的文件转换为通用格式，如IGS,STEP。但此过程有可能会出现一些不可知的数据转换问题，如模型出现破面、重叠面等，进而导致一系列出图、加工等问题。除此之外，如果涉及到模型更改，由于中间格式是断开了与文件源的链接的，导致我们如果修改源文件，需要重新导出中间格式，这都是比较麻烦的。

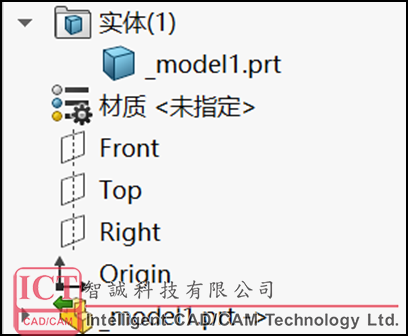

其实，在SOLIDWORKS 2017版本推出了3D Interconnect功能，该功能能让用户直接打开多种源生格式，包括CATIA、UG、PROE等，意味着不用再经过中间格式的数据转换，SOLIDWORKS就可以直接打开其他软件的源生格式文件并用于装配体与出工程图。同时，SOLIDWORKS新文件还会与源文件产生链接，会随着源文件的设计变更而变更。

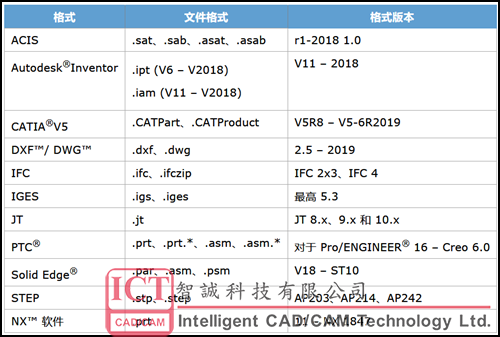

3D Interconnect支持以下格式的导入。

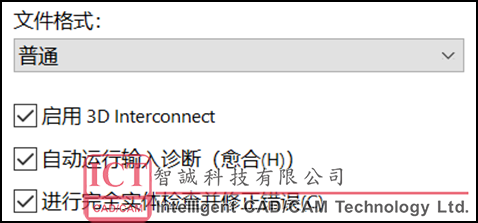

那如何启用该功能呢？只需打开 选项——导入，就能勾选启用功能。

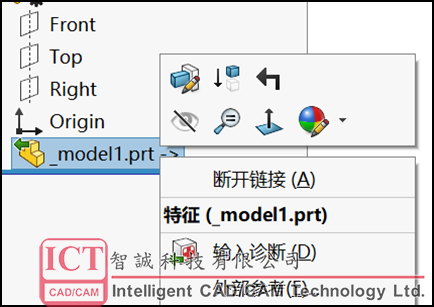

不管是否启用3D Interconnect功能，打开非SOLIDWORKS源生格式文件时，SOLIDWORKS都将套用一个文件模板，并在打开时允许进行输入诊断，以检查模型几何体的数据是否破坏。

3D Interconnect是有利有弊的，当启用该功能再打开中间格式文档时，可能会遇到一些问题。所以建议是，在打开其他同类设计软件的源生格式并需要链接源文件时，请打开3D Interconnect功能。但如果是打开中间格式，可以选择关闭该功能。
