如何制作一份完美的SOLIDWORKS钣金模板

本文章提供一份适用于 SOLIDWORKS 钣金模板的制作方法。包括：钣金参数、零件属性、模板预设等方面知识。目的在于帮助设计师快速使用预设的钣金模板，快速绘制钣金零件。这将有利于设计师将精力放在设计上，而不是软件的一些参数设置和操作上。

下面我将针对标准的SOLIDWORKS钣金模板设置方法做个介绍：

钣金参数

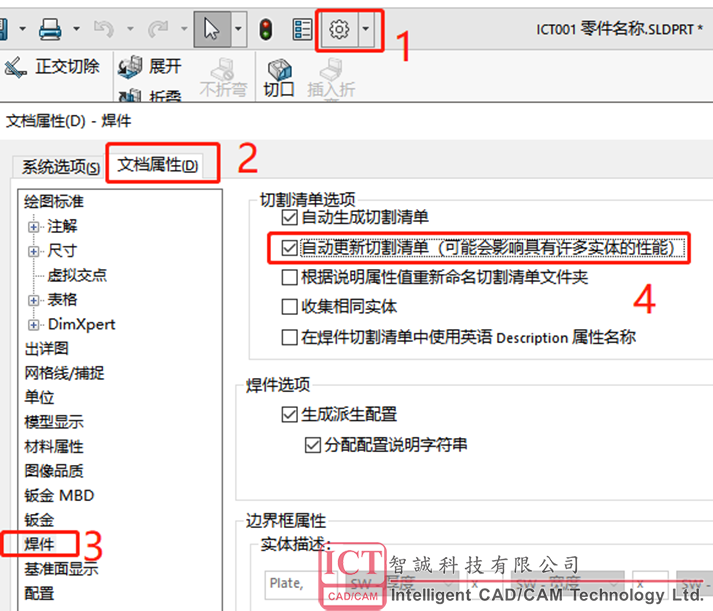

1. 默认情况下，你可能需要打开【选项-文档属性-焊件】启用“自动更新切割清单”。这样就能让SOLIDWORKS软件帮你更新显示出钣金实体的参数属性，以便后续链接使用。

默认的模板，如果是没启用“自动更新切割清单”的，那么钣金切割清单会以实体的形式显示且该状态下是无钣金参数属性的信息，此时属性无法获得评估的值。（如下图）

打开【选项-文档属性-焊件】启用“自动更新切割清单”后，切割清单的实体图标会发生变化，然后右键“切割清单项目1”的属性，可以找到钣金的参数属性。（如下图）


无“切割清单项目”的实体，其钣金属性不会做“评估的值”，即如左图，属性不能显示出结果值。

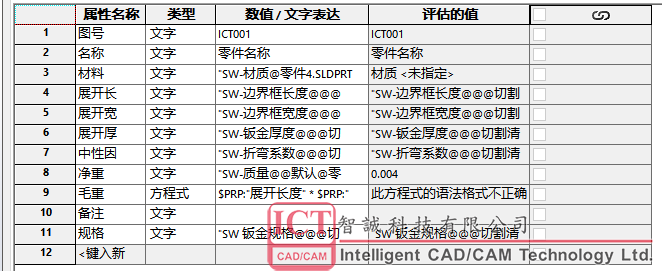

             图 1无显示评估值
                                           图 2有显示评估值
截至2023版本，SOLIDWORKS钣金的切割清单项目属性包括18个属性可供使用。（低版本的话，可能有些属性的不支持的，例如：钣金规格属性就是属于SOLIDWORKS2023的新功能）

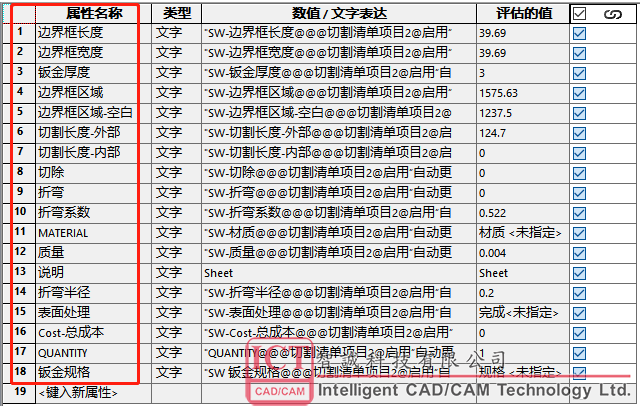

图 3钣金属性

零件属性

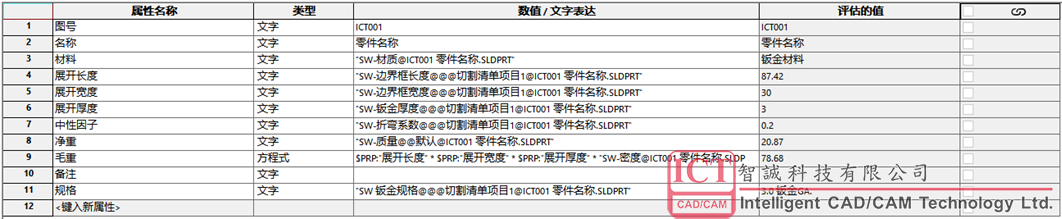

我们希望SOLIDWORKS钣金模板是包括如下一些标准的属性（如：展开长度），并且是能根据我们设计的钣金的修改而进行更新变化。那样，我们就能在输出设计清单时很方便的获得我们设计的属性参数。这些钣金参数对生产来说也是很有参考意义的。

等等……
那么我们就可以借助前面钣金参数属性的18个可链接的属性格式进行关联。操作如下：

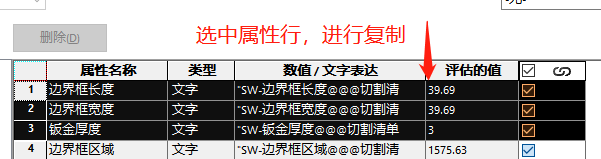

1. 找到钣金“切割清单项目”的参数属性页，选择需要展示在属性的内容进行复制。

2. 打开零件属性，将复制的属性粘贴到在自定义属性页。此时的属性数值/文字表达就是按“切割清单项目”的属性做评估，评估的数值将会随着我们设计的变更而进行自动的更新。

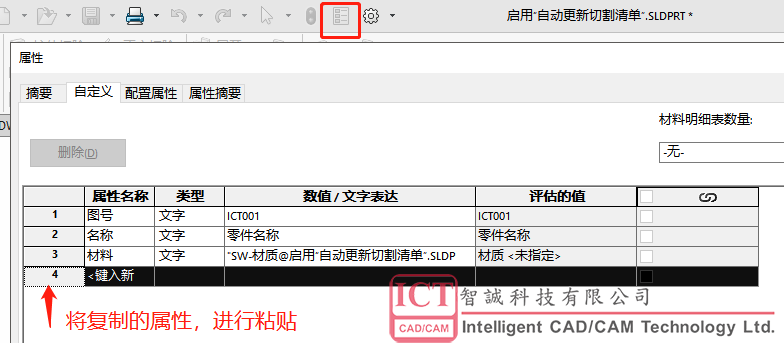

图 4复制填入属性内容

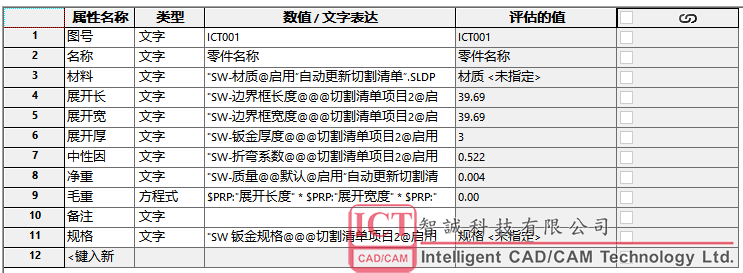

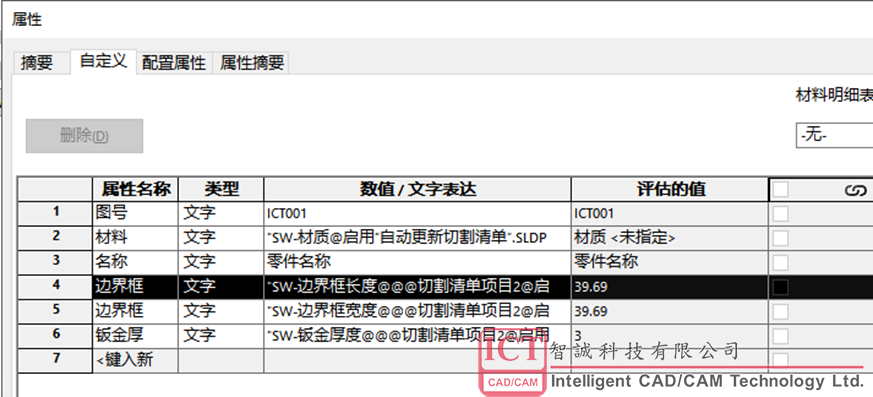

图 5 显示评估的值

模板预设

SOLIDWORKS钣金模板可以预设你需要的板材材料以及其规格表内容，这将方便设计师快速调用对于钣金规格进行设计，节省钣金选项的步骤。操作如下：

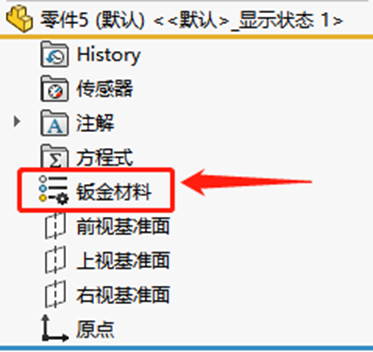

1. 预设好钣金材料；

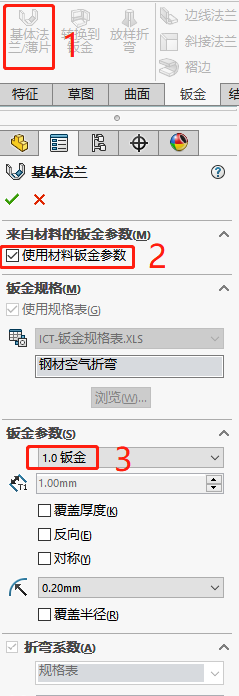

2. 使用【钣金-基本法兰】绘制出钣金实体，以便于预设好钣金材料规格；

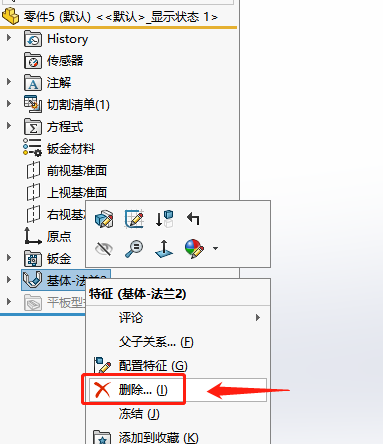

3.然后再将实体特征【基本法兰】删除，保留“钣金材料”和“钣金规格表”部分即可；

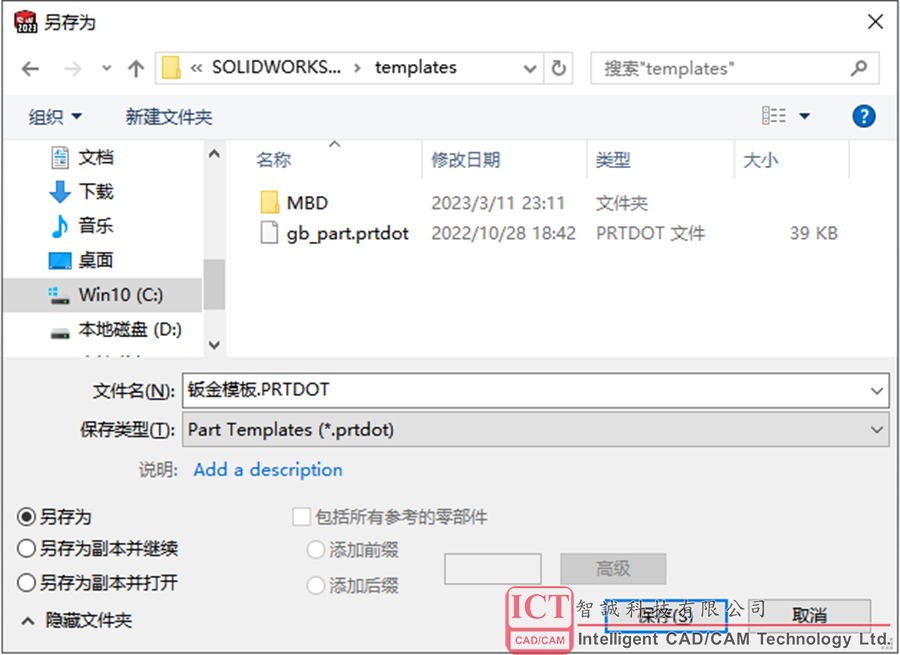

4.保存成零件模板格式（.prtdot），保存在【选项-系统选项-文件位置】模板位置即可。
