SOLIDWORKS更改默认的标准视图方向

如果我们在SOLIDWORKS建模的前期没有规划好布局草图，或在建立SOLIDWORKS装配体过程中，没有利用好装配体的默认三视基准面，会导致后期模型的标准三视图倾斜异常，对于查看及后续的出工程图来说，很不方便，那么，我们改如何修正SOLIDWORKS模型呢？

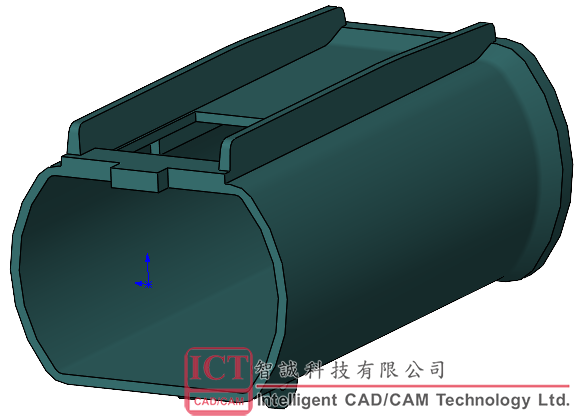

我们将以上方的SOLIDWORKS零件进行讨论：

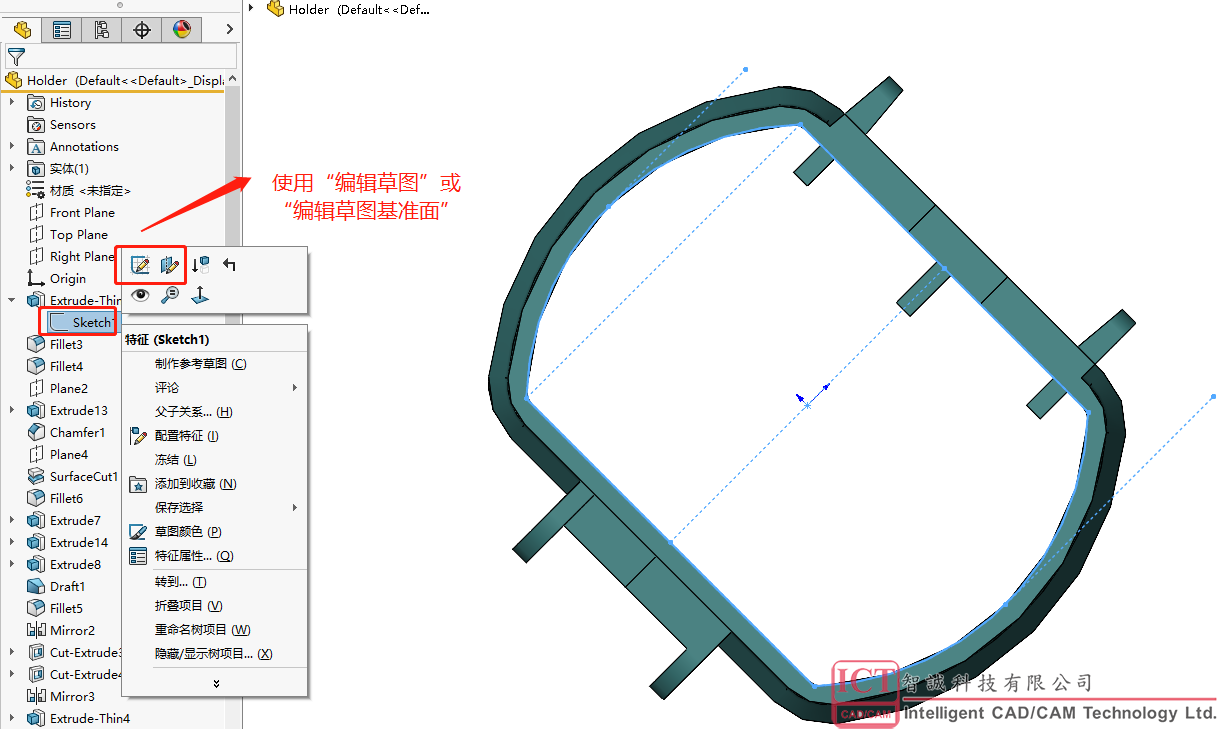

解决1：若模型不复杂，则直接修改草图（一般情况下，是建模初的草图）或重新定义其基准面，看是否可以解决（注意后续特征的参考，可能丢失，导致错误）；

解决2：合理利用SOLIDWORKS装配体的第一个零部件：

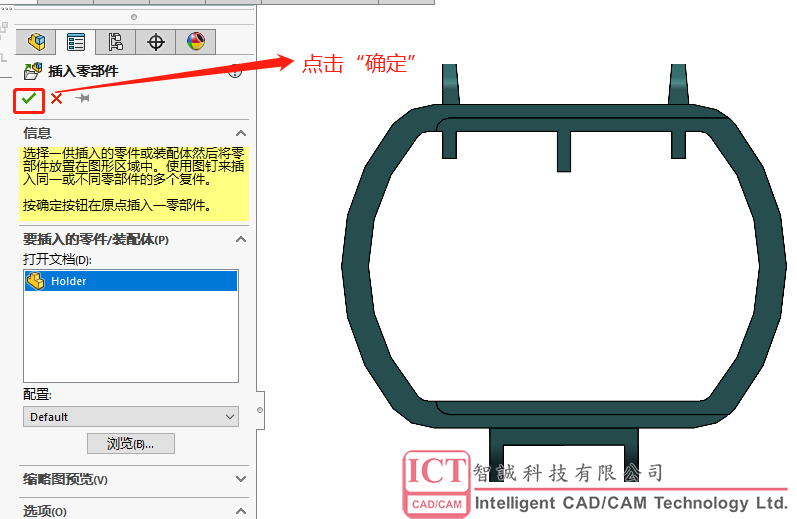

如下图，插入第一个零部件时，点击“确定”，而非直接拖拽到SOLIDWORKS界面固定；使用前者，可以让零部件三视基准面与装配体三视基准面重合；

解决3（推荐）：使用“更新标准视图”功能，将标准视图更改为想要的视角：

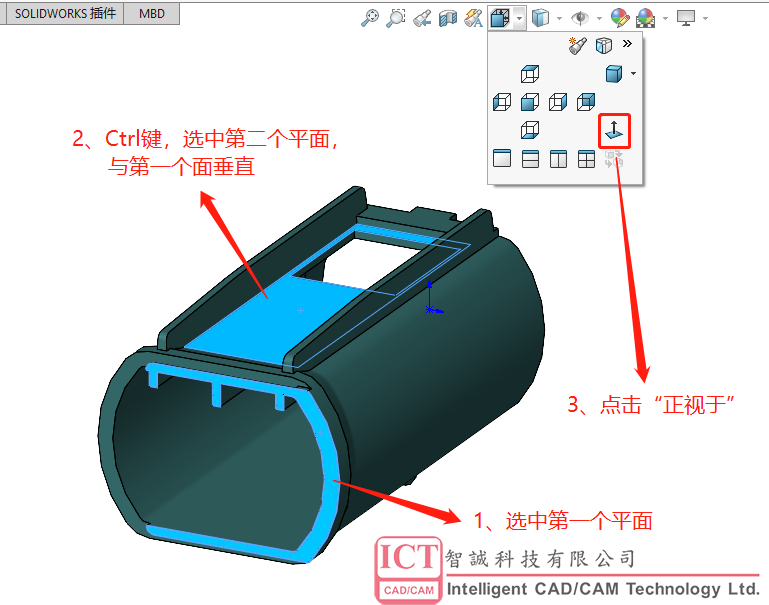

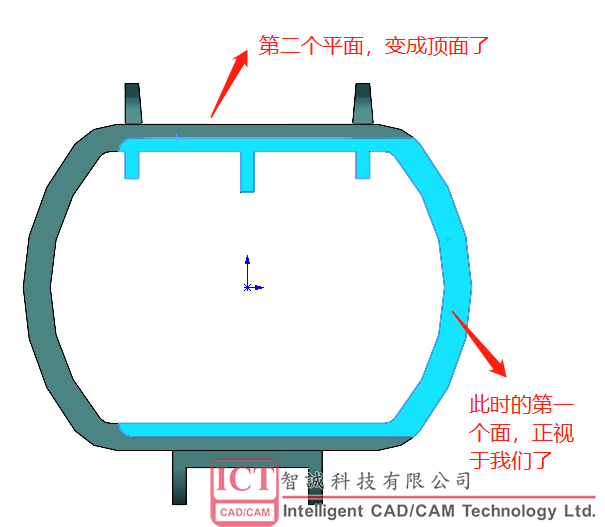

①、调整SOLIDWORKS模型视图到想要的位置：推荐方式：先选中需要正视的模型平面，再使用Ctrl键选中与此模型平面相垂直的第二个平面，松开Ctrl键，点击弹出的正视于，此时，第一个面正视于我们了，第二个面，变成顶面了；还可以使用键盘的方向键进行调整；

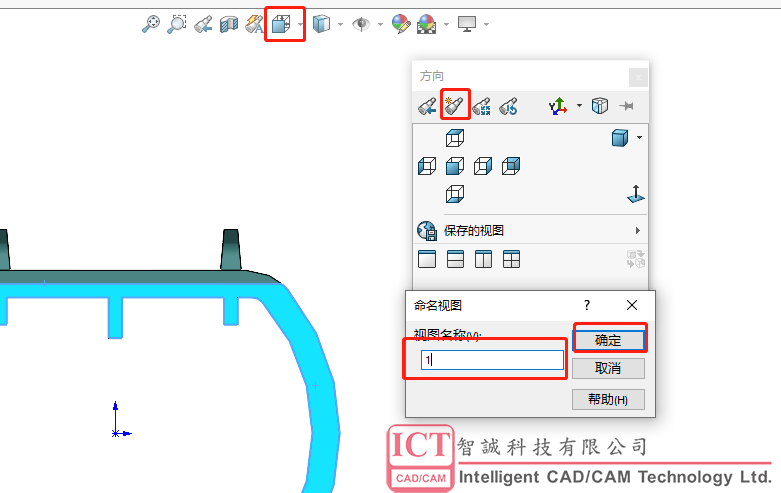

②、将刚刚调整的视角生成SOLIDWORKS新视图，如下图：

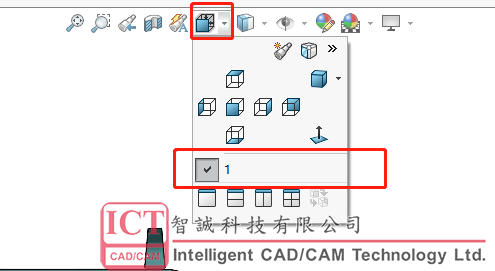

可以在“视图定向”中快速切换到刚刚产生的新视图“1”，并运用到工程图视图中；


③、使用“更新标准视图”功能，将默认的视图替换为新视图“1”；
（1）、先点击“视图1”，将视图切换为“视图1”；
（2）、点击“更新标准视图”；

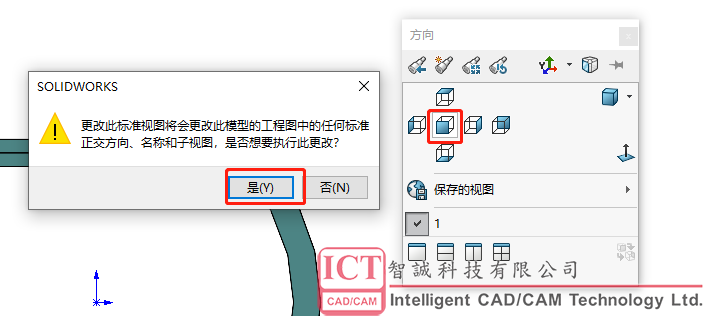

（3）、点击要替换的默认视图，如，前视图，再点击“是”；

此时，前视图就变成“视图1 ”了，其他视图也对应的发生了改变；

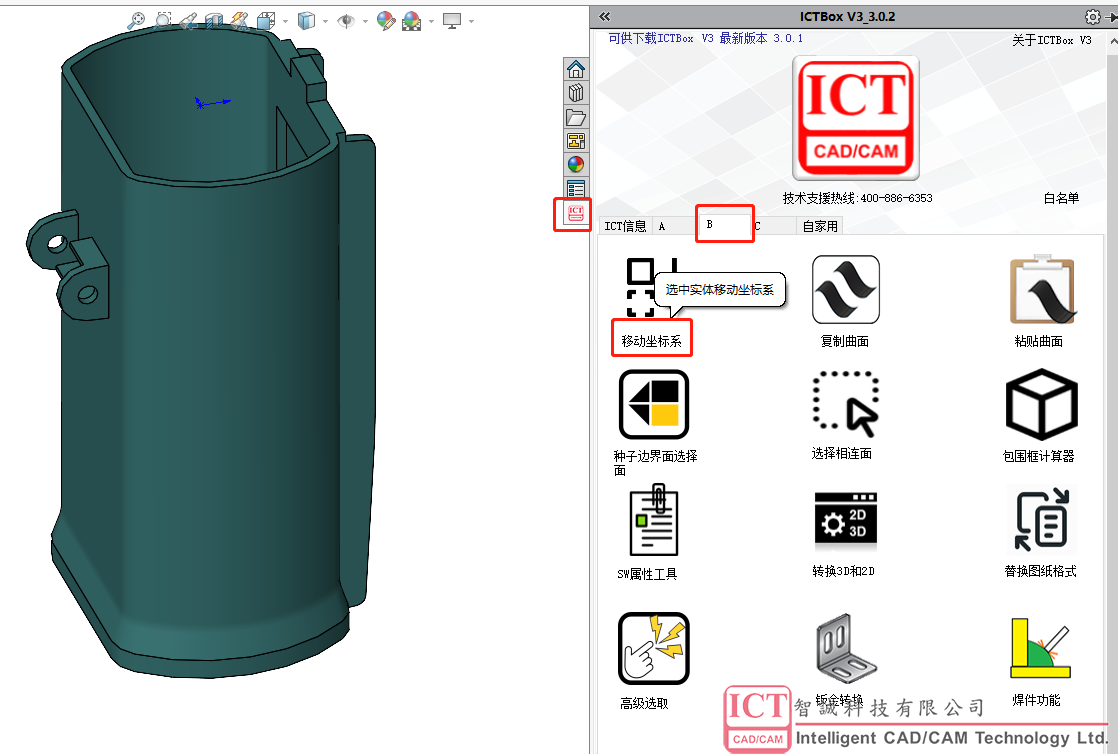

解决4（推荐）：使用ICTBox的“移动坐标系”功能，移动绝对坐标系；

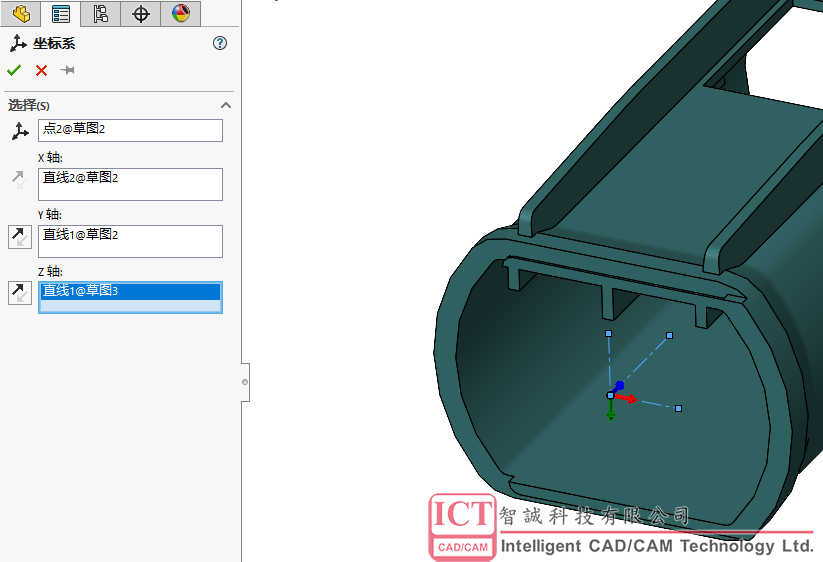

（1）、用 SOLIDWORKS 的“参考几何体”-“坐标系”，建立一个你希望零件转移到的坐标系特征；

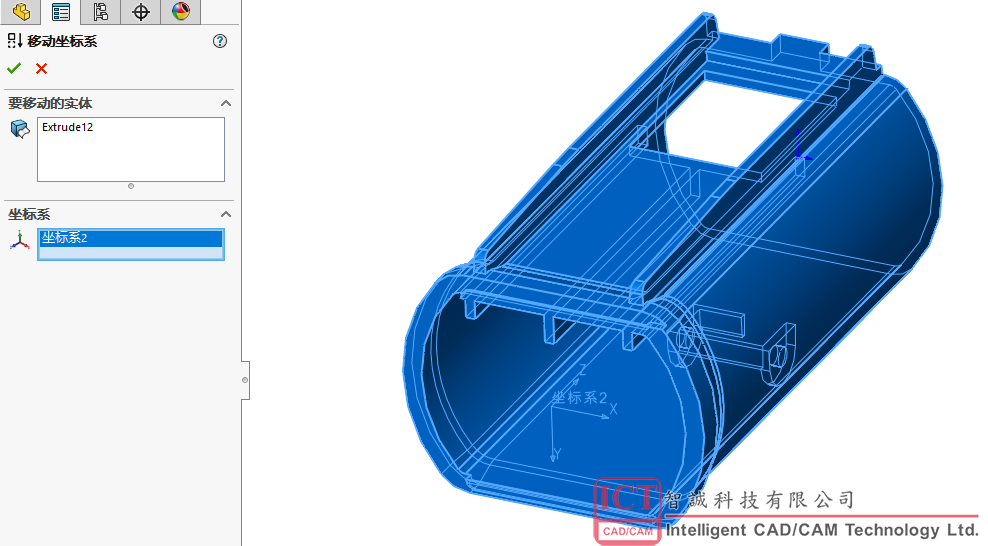

（2）、使用ICTBox的此功能，选中要移动的实体及上一步创建的坐标系；

该功能通过移动实体的方法，将创建的坐标系和默认的坐标系进行了交换，达到更新视图的效果；
注意：如果认为该警告与上述无关，请利用 SOLIDWORKS Rx 记录该问题并将其发送到您的本地技术支持代表。
以上是SOLIDWORKS更改默认的标准视图方向教程，如有缺失、遗漏欢迎补充。
