SOLIDWORKS Manage中如何实现字段的映射

文档与记录中的字段映射

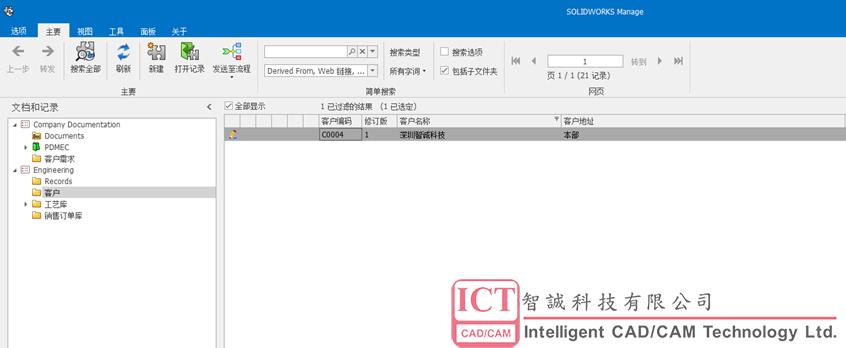

1.  以字段“客户名称”为例，首先，我们在文档记录“客户”中建立客户信息档案，输入“客户名称”及“客户地址”等信息，选择编码方式，系统自动生成“客户编码”。

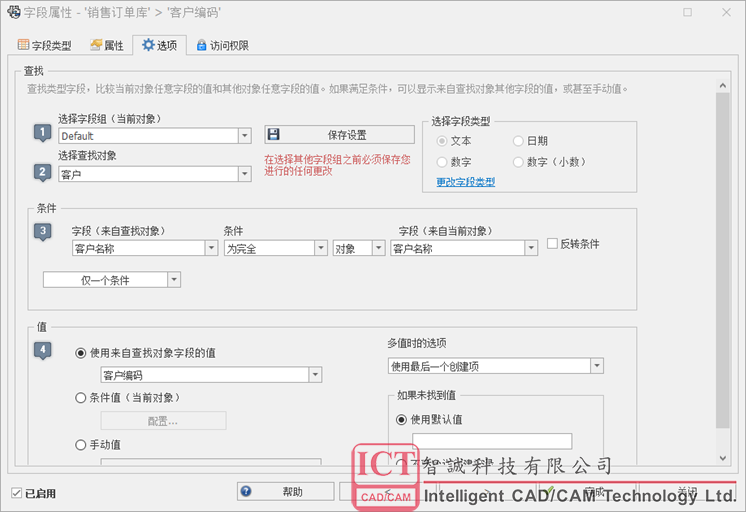

2.  在另一个文档记录“销售订单”中，建立 “客户名称”、“客户编码”、“客户地址”字段（可以不同名，下同），并设置”客户名称”字段类型为对象类型，”客户编码”、“客户地址”字段类型为查找。查找方式为如下图2所示，在选项中设置当选择的“客户名称”字段通过对象类型选择后，对象“销售订单库”中的“客户编码”字段等于对象“客户”中的“客户编码”值，“客户地址”亦同，此时完成文档记录中的字段映射，在“销售订单库”中，选择客户名称，系统自动填写“客户地址”和“客户编码”的值。

流程的字段映射
1.  刚刚我们设置好了文档记录中的字段值映射，那怎么把文档记录的字段值映射到流程呢？我们还以 “客户名称”字段为例，选中流程“订单流程”，右键单击管理，在流程中，同样建立“客户名称”字段。

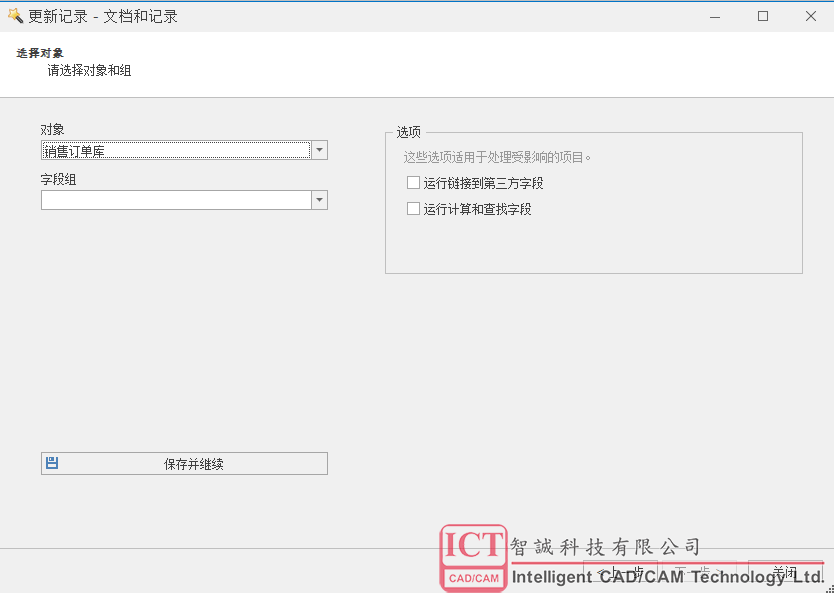

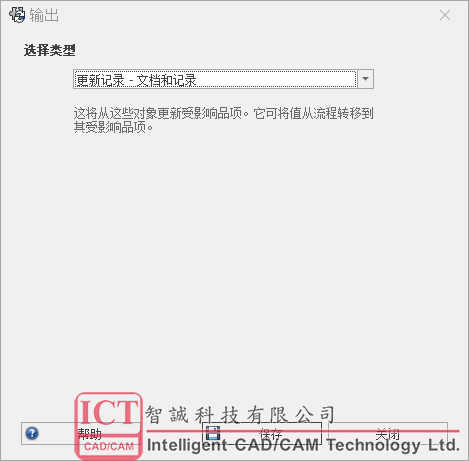

2.  随后在“在进程启动时输出”新增输出，“选择类型”——“更新记录-文档和记录”，选择“销售订单库”

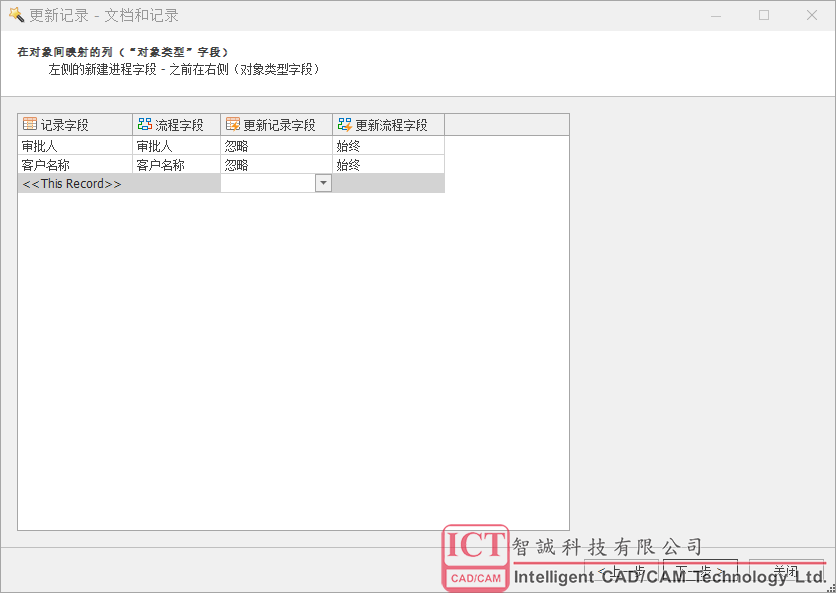

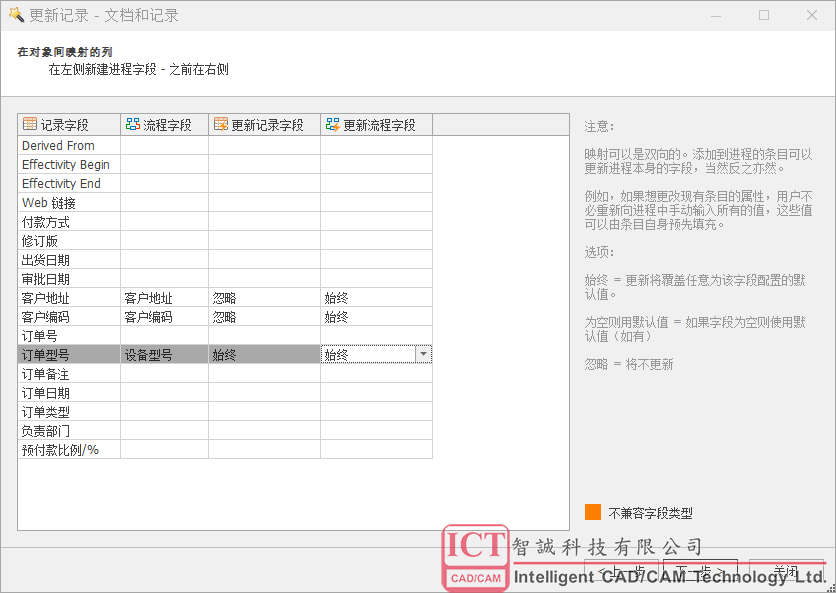

在字段的映射列选择对应的字段，点击下一步，以选择对象类型的字段，属性可以双向映射，这里我们只想把字段从文档记录映射到流程，所以选择“更新流程字段”为始终，“更新记录字段”为忽略。

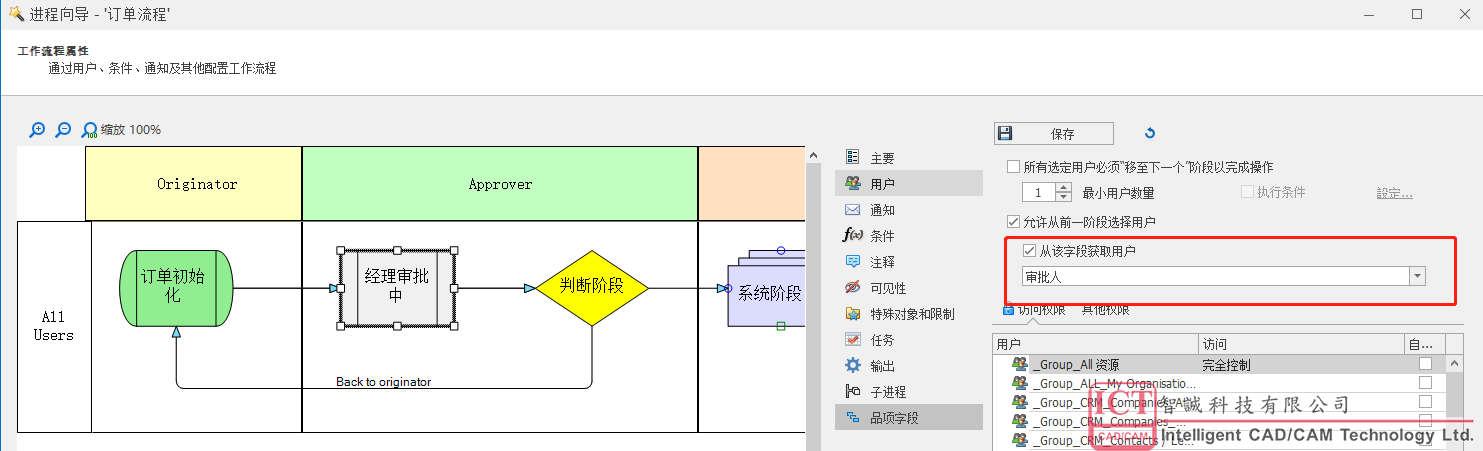

3.  关于审批人的映射，在流程中新建对象类型的字段“审批人”，然后在“流程-工作流程属性”-“用户”中，勾选“从该字段获取用户”-“审批人”。

项目字段映射

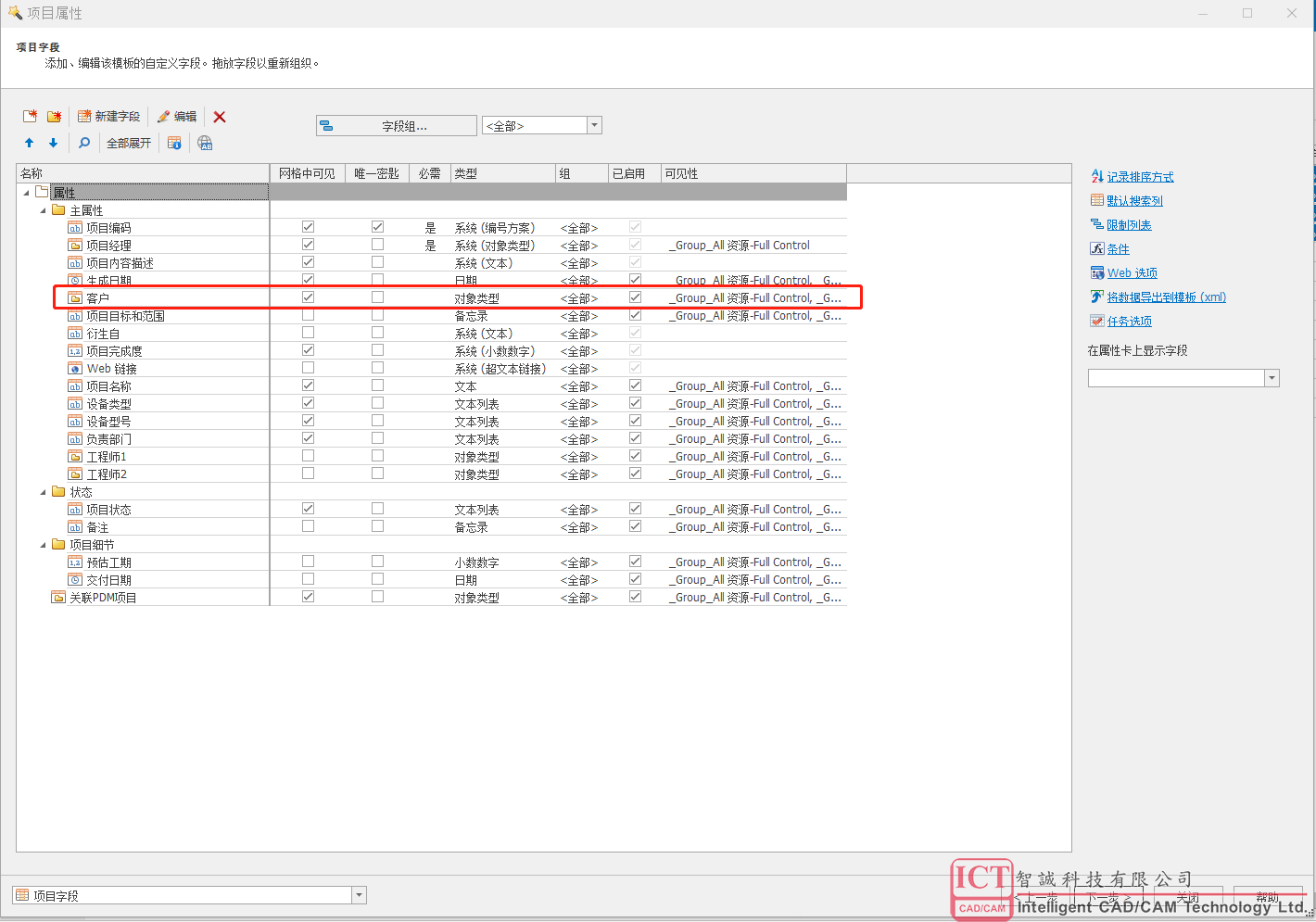

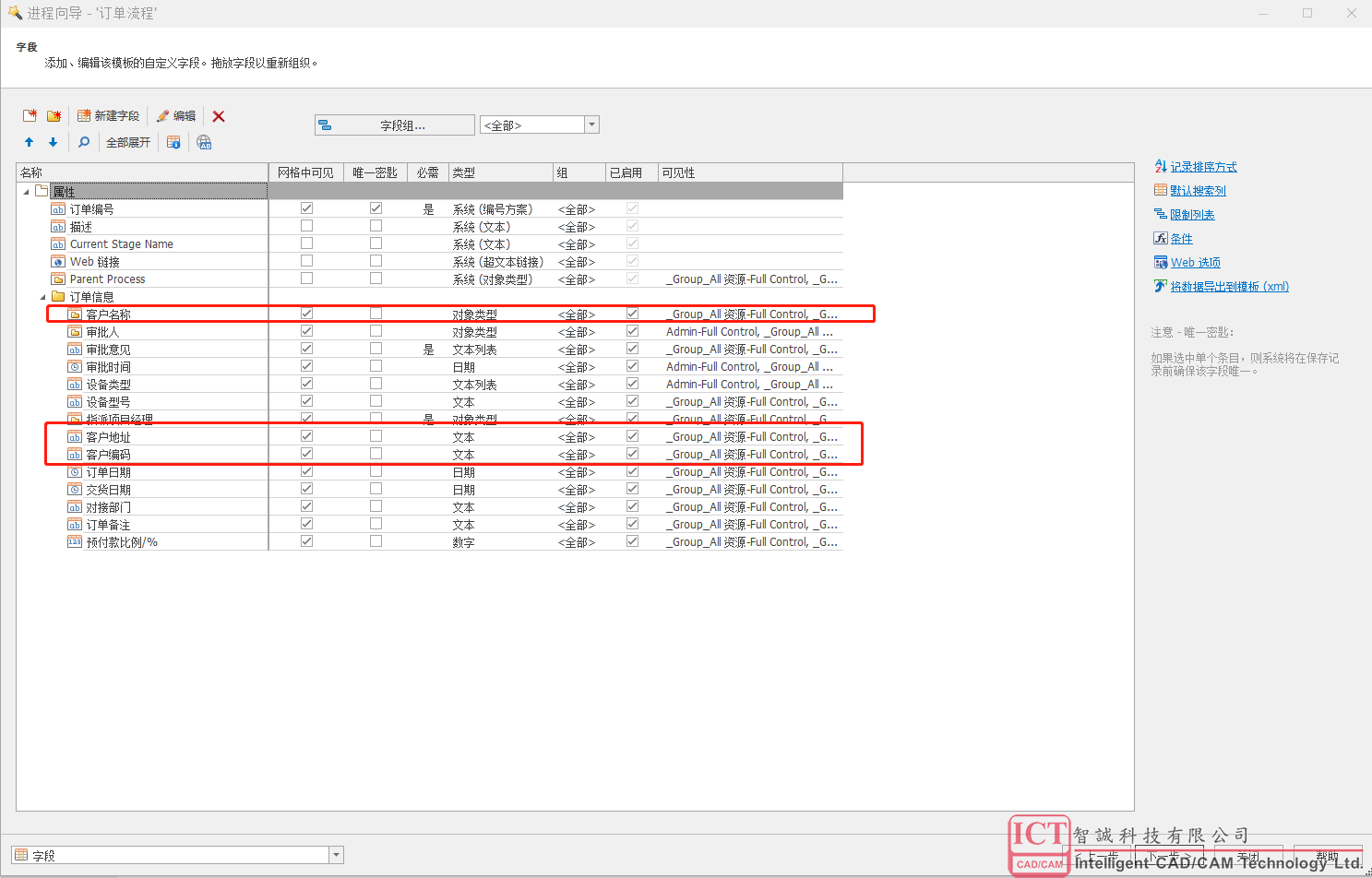

1.  前边已经完成了字段从一个文档记录的对象，映射到另一个对象，然后再映射到流程字段，那我们想要在项目中体现此信息，应该怎么做呢？首先，选中项目，右键点击管理，在项目中建立“客户名称”等字段。

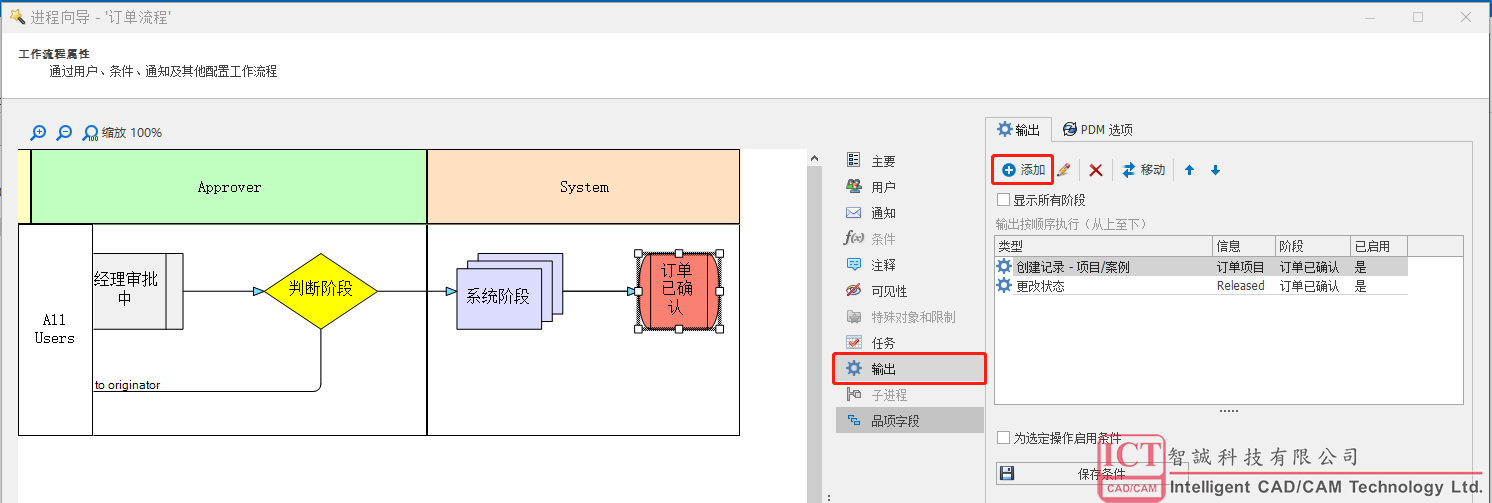

2.  在流程-管理中选择“工作流程属性”，选择一个阶段，这里我们选择“订单已确认”阶段。选择“订单已确认”-“输出”-“添加”-“创建记录-项目/案例”，在这个阶段自动生成项目，当然，如果要更新特定的项目也可以使用“更新记录-项目/案例”。

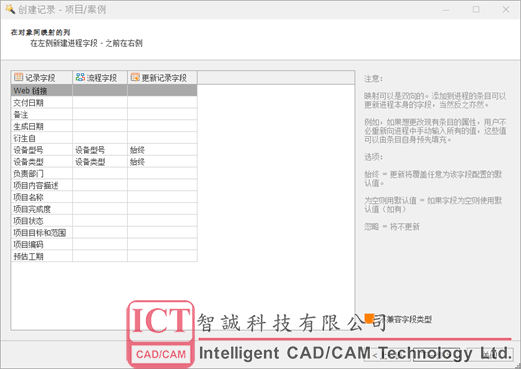

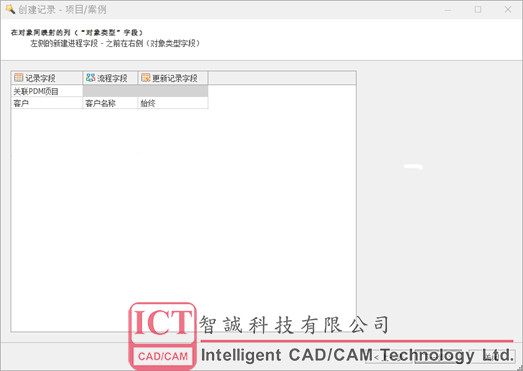

3.  参考更新流程字段，选中对应的流程字段映射到项目的字段。
