SOLIDWORKS PDM外部参考设置流程

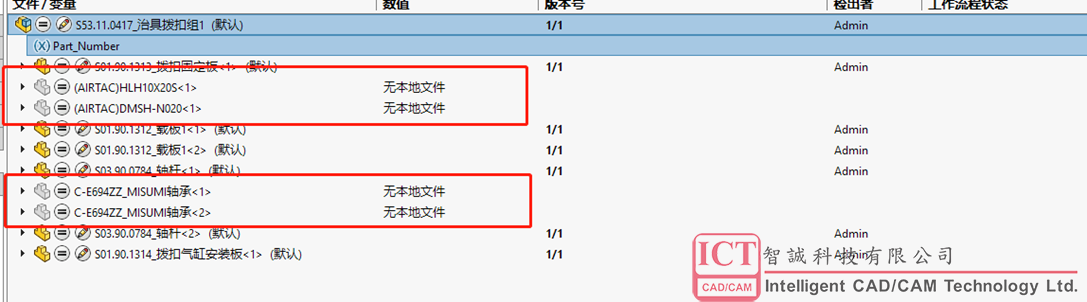

问题描述：用户在实际使用SOLIDWORKS PDM系统过程中，经常出现文件参考丢失情况，如下所示，提示报错“文件在SOLIDWORKS PDM之外”、“文件在库中不存在”或“无本地文件”，即在SOLIDWORKS界面的PDM插件中会提示标黄颜色：


解决方案：如上报错原因是由于装配体在导入PDM文件库后（一般通过直接复制或者另存为形式），子件参考仍保留在PDM文件库外，造成的后果装配体参考并不完整，其他用户打开此类装配体过程中，由于缺少PDM文件库外的参考路径，造成装配体打开参考丢失报错。
用户可通过手动替换选择PDM文件库中文件更新子件参考，也可以通过设置外部参考引用限制PDM文件库外参考引用：

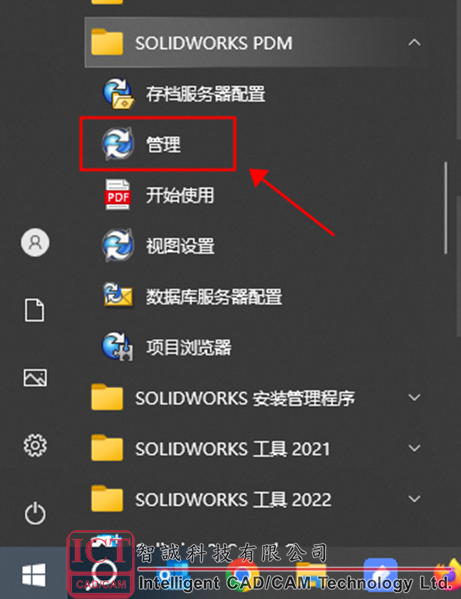

1、打开SOLIDWORKS PDM管理工具

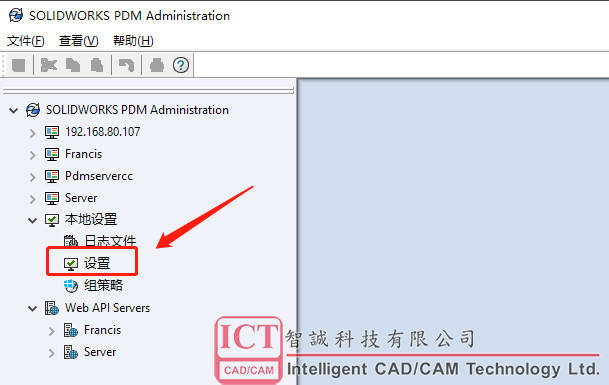

2、在管理工具中找到“本地设置”，“设置”选项：

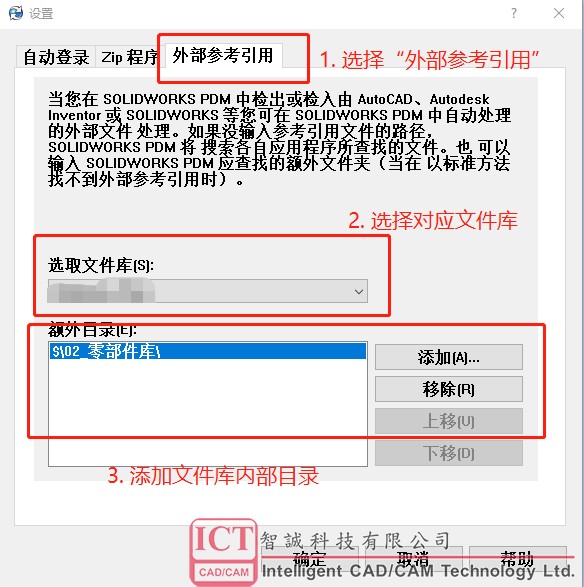

3、在“设置”界面中找到“外部参考引用”选项卡界面，选取实际业务运行文件库，选择“添加”添加文件库内部文件夹作为额外目录：PS：额外目录是作为参考更新时默认查找的目录，故在实际选择时注意选择装配体更新过程中参考引用涉及的所有目录。


备注：当在SOLIDWORKS PDM中检出或检入由AutoCAD/Autodesk Inventor或SOLIDWORKS等可在SOLIDWORKS PDM中自动处理的外部文件时。若未定义参考引用文件的路径，SOLIDWORKS PDM将搜索各自应用程序所查找的文件（即设计软件自定义的参考引用规则）。也可以输入SOLIDWORKS PDM应查找的额外文件夹（当以默认方式找不到外部参考引用时）。
