SOLIDWORKS MBD的真正用处

SOLIDWORKS MBD，百度一下，一大堆解释，但是，真正MBD 的用处是什么呢？

目前，还没有人更深入的说明。

下面，我就来说一下我的真正理解。

要说SOLIDWORKS MBD，就要先说基于模型的标注，有人说，MBD不就是这个意思么？ 好吧，暂时我们先这样认为（虽然SOLIDWORKS帮助里也是这么说的）。

我们来看下面一张图：

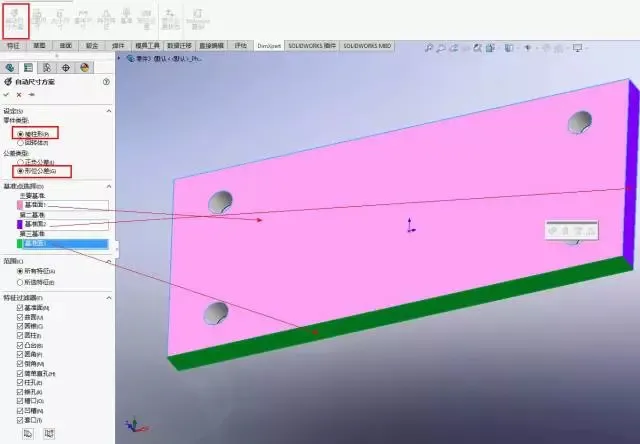

在这张图上，我们先使用自动尺寸方案，来为它自动生成尺寸（先不说为什么，后续解释）

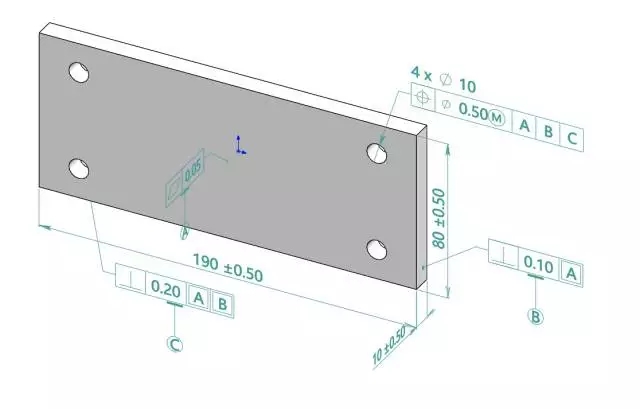

之后，我们得到下图：这张图，实际上，可以叫做是基于模型的标注，也就是我们所说的MBD。

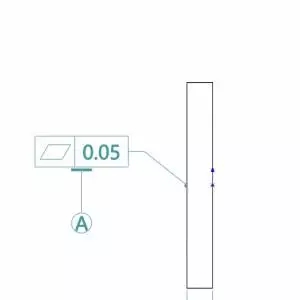

我们来仔细看一下，这个，可以说，才是真正意义上的图纸，就算转换到2D图，也要这样才算是准确，如下两图所示。

为什么这样说呢？因为，如果我们只标一个尺寸190,工人是无法加工的，必须要有190±0.5等公差，工人才能加工，包括位置也是这样，其实，每一个尺寸，都要有公差，才能被加工。

那么，回想一下，你在作图的时候，标公差了么？ 而我们如果不用SOLIDWORKS MBD，直接手动在工程图中标的时候，或者是自动标的时候，有想过要标公差么？

其实，也不能说我们没标公差就是错的，因为我们都有个不成文的规定，或者是在技术要求里写了，未注公差，按照GB/T1804-2000执行，或者图纸上有个标准的公差带可以让工人执行；但是，这是我们必须要考虑的。

另外， 大家不要以为标成这样，就是MBD的本意，其实，不是，我们再来看下图：

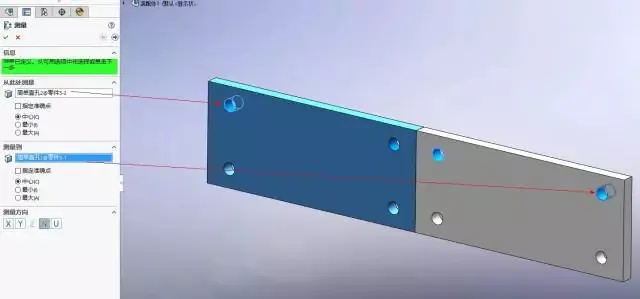

图中，为测量两个孔的距离，在每个尺寸都有公差的情况下，下图中的两个孔，距离加工出来，实际会是多少呢？

细心的同学可能会说，是一个范围，对，没错，就是一个范围，那么，这个范围，是由几个值来决定的呢？这个范围又是多少？

通过SOLIDWORKS MBD的分析，我们可以得出以下结论：

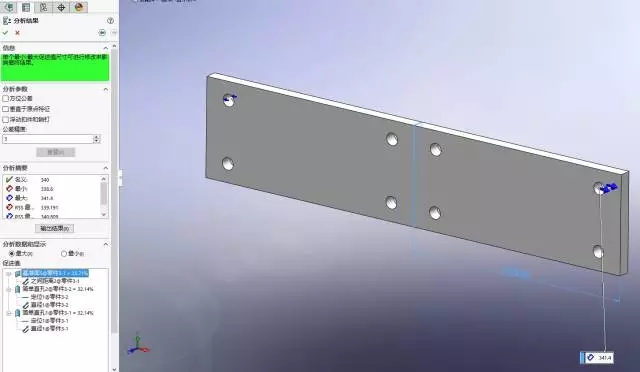

这两个孔的距离，是由以下三个尺寸决定的，而且，SOLIDWORKS还列出了最大值，最小值，同时，影响这个尺寸的三个相关尺寸情况，同时，还给出了影响百分比。

其实，这才是我想说的MBD的真正意义，就是得到最终我们装配后的尺寸，是否符合我们的设计要求。

而这点，在我们普通的2D工程图上，是做不到的，让我们大家都来使用一下MBD出图吧。
