说明:
SOLIDWORKS装配体明细表输出【宏】可以按照用户要求，批量输出打开的装配体中所有零部件指定的属性及缩略图到excel文件中
1.该宏可同时输出零部件自定义属性以及配置特定属性；

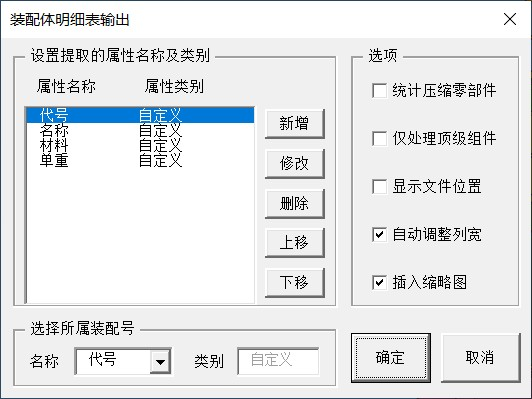

2.用户在使用该宏时，可自己设置所提取的属性名称及类别（自定义/配置特定），可新增,也可编辑、删除前后排序等。当设定完成后，将自动记录到初始化文件中，以后每次使用可无需设置；
3.该宏可自动统计输出每个零部件总数量；
4.该宏可输出所有零部件上色缩略图。
5、SOLIDWORKS 2020 SP5.0+Excel2016环境下无问题，其他版本自行测试，可修改引用或修改版本。
该宏原作者：lhl，在经特别感谢！

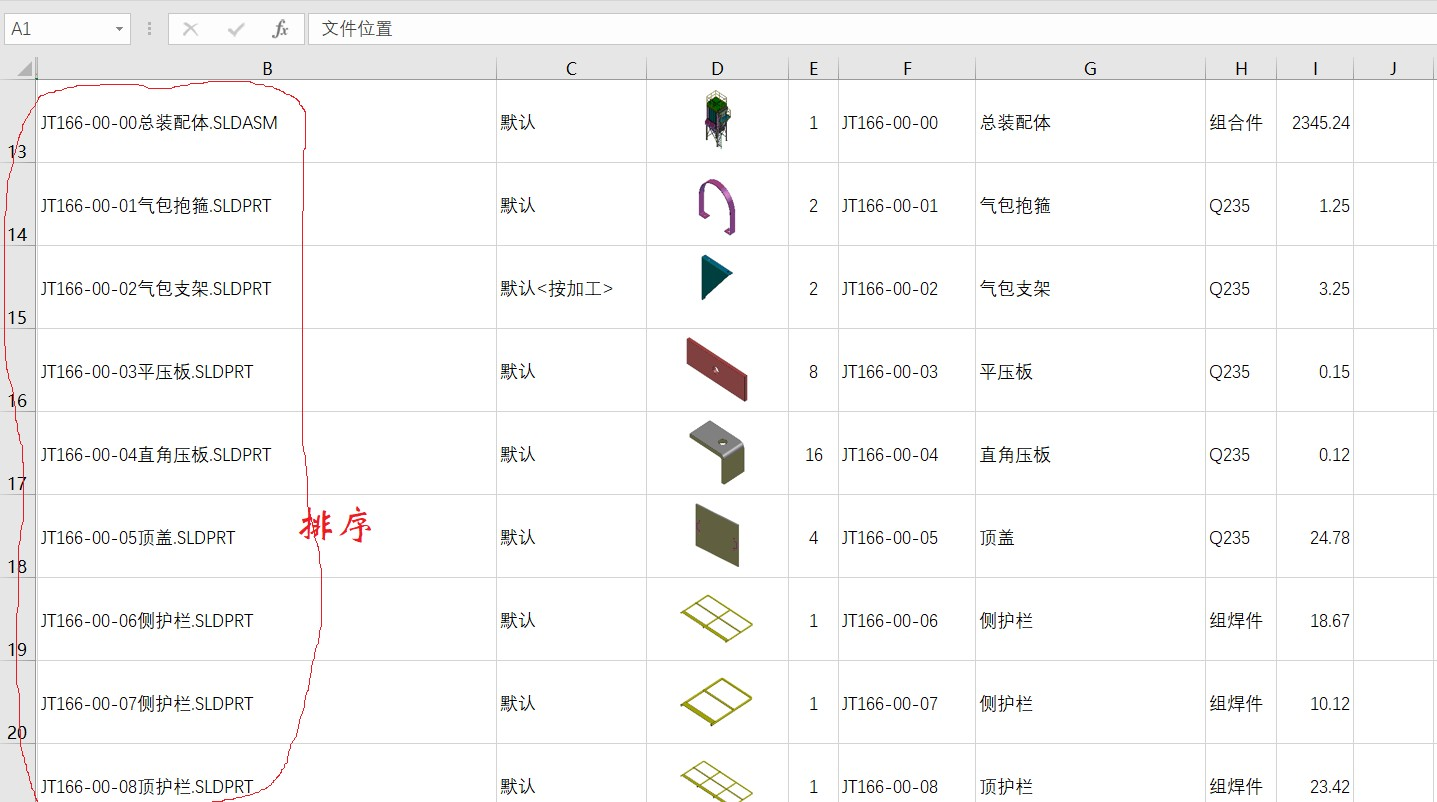

我在此基础上作了改写，舍弃了对封套零件的统计（既然是封套，就不需要统计在内），舍弃了质量属性的读取（每一个文件的属性里有，只需要读取属性就行），舍弃了线框缩略图（统计太慢）。增加了首先对所有零部件“从轻化到还原”处理（不还原不能处理），增加了对EXCEL表格的排序（原表格没有排序看着乱），材料列设置居左（原表格有的居左有的居右，材料属性须居于第3位，否则不能整理，当然可以在swp文件内改）。
SolidWorks软件中【宏】的使用说明与注意事项汇总：https://www.ict.com.cn/kaifa/3292.html
注：本插件、【宏】来源于网络，该工具为网友上传，具体使用需自行探索，请谨慎下载，最终所有权归原创作者所有，如有问题可联系作者，如有侵权可联系本站删除！
