solidworks2020以下的版本修改工程图或视图比例有些不方便。试着用VBA编写了一个修改工程图或视图比例的常驻宏。运行后自动识别工程图的比例，可以自由修改。如果选中单个视图，可以修改视图比例。

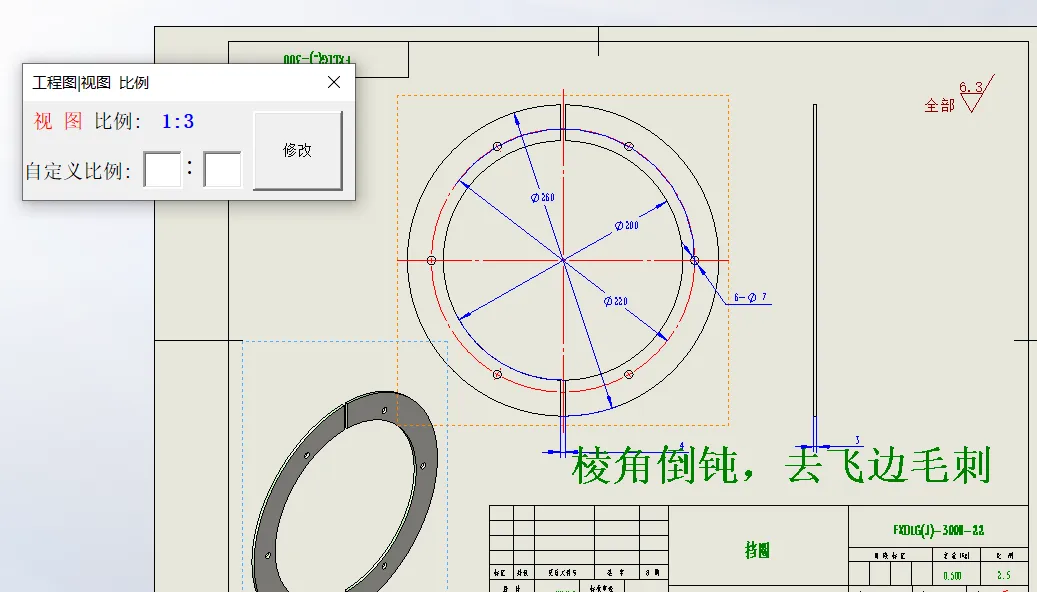

如果是工程图窗体显示，如果不是窗体不显示。示例如下：

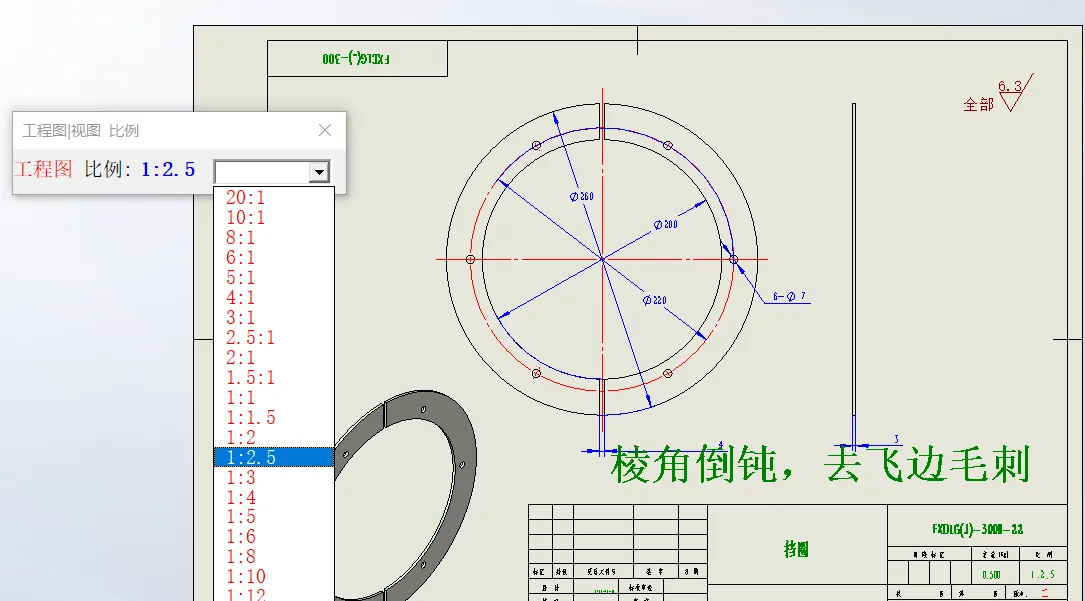

固定比例的是已写好比例，自定义比例的可以自定义。
压缩包中有2个SWP文件，一个是自定义比例、一个是固定比例。

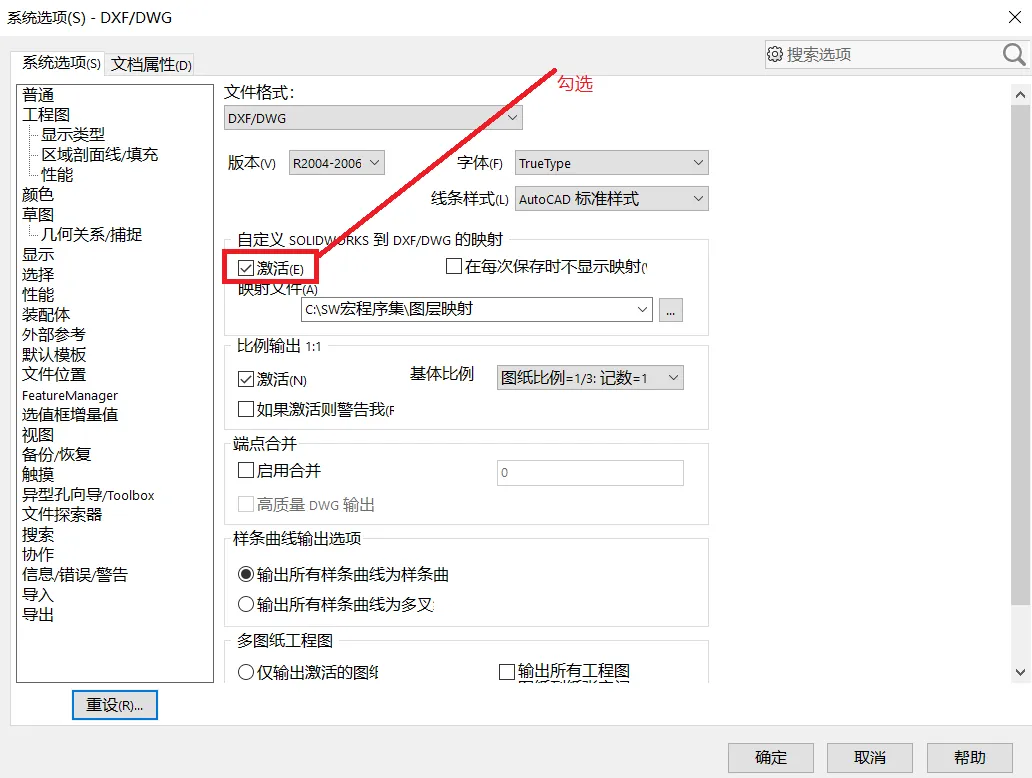

在转换DWG格式的时候，勾选激活1:1，输出后就是1：1格式的。
修改工程图比例（所有视图比例整体修改），输出cad时是1：1格式的，选择修改视图比例时，输出cad时就不是1：1格式。如果想视图修改后输出1：1，只能按图纸比例。
注：本插件、【宏】来源于网络，该工具为网友上传，具体使用需自行探索，请谨慎下载，最终所有权归原创作者所有，如有问题可联系作者，如有侵权可联系本站删除！
